Выбор трансформаторов для варианта 2

Мощность трансформаторов Т-1 и Т-2 по условию нормального режима

По условию аварийного отключения Т-1

.

По условию выдачи наибольшей мощности

.

Принимаем к установке трансформаторы типа ТДТН-16000/110.

Мощность трансформатора Т-3 определяется из условий нормального и наиболее загруженного режимов:

Принять к установке трансформатор типа ТД-40000/110.

3.Расчет годовых потерь энергии в трансформаторах

Параметры географического района расположения станции: зима – 175 суток (Дз), лето – 190 суток (Дл). Удельная стоимость потерь энергии принята 0,0115 у.е./кВт*ч.

Вариант 1 (рисунок 1)

Годовые потери энергии в трансформаторах Т-1 и Т-2 типа

ТД-16000/35.

Для этих трансформаторов - .

Годовые потери энергии в стали

.

Годовые потери энергии в меди.

Трансформатор Т-3 – ТДТН-40000/110.

Годовые потери энергии в стали трансформатора

Для этого трансформатора - .

.

Годовые потери энергии в меди в трехобмоточном трансформаторе определяются для каждой обмотки НН, ВН, СН в соответствии с их нагрузкой согласно балансу мощностей.

,

.

.

Вариант 2 (рисунок 2)

Годовые потери энергии в трансформаторах Т-1 и Т-2 типа

ТДТН-16000/110.

Для этих трансформаторов - .

,

,

Годовые потери в трансформаторах Т-3 типа ТД-40000/110.

Для этого трансформаторов - .

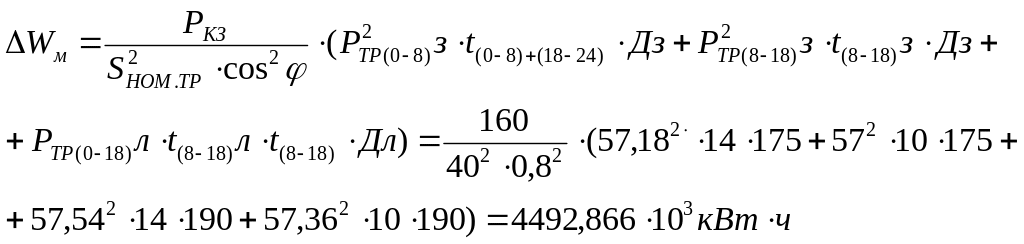

Годовые потери энергии в меди.

4.Технико-экономическое сравнение структурных схем электростанций

Таблица 3 - Определение капитальных затрат

Наименование элемента	Расчетная стоимость единицы, тыс у.е.	1 вариант		2 вариант
		Кол-во ед., шт	Сумма, тыс.у.е.	Кол-во ед., шт	Сумма, тыс.у.е.
1. Трансформатор ТД-16000/35	24,3	2	48,6
2. Трансформатор ТДТН-40000/110	94,4	1	94,4
3. Трансформатор ТДТН-16000/110	62			2	124
4. Трансформатор ТД-40000/110	113,7			1	113,7
Итого:			143		361,7

Таблица 4 – Определение расчетных затрат

Затраты	1 вариант	2 вариант
1 Расчетные капиталовложения, К, тыс.у.е	143	361,7
2 Отчисления на амортизацию и обслуживание, , тыс у.е	0,094.143=13,442	0,094.361,7=34
3 Стоимость потерь энергии, ., тыс.у.е.	0,0115.3674,17.103=42,25	0,0115.6362,992.103=73,174
4 Приведенные min затраты, З, тыс. у.е.	0,12.143+ +13,442+45,25=72,85	0,12.361,7+ +34+73,174=150,578

Для варианта 1:

Для варианта 2:

Выбираем как наиболее экономичный вариант 1.
