Выбор трансформаторов для варианта 2

Трансформаторы Т-1 и Т-2 по условию нормального режима

В режиме передачи наибольшей мощности с учетом 40% перегрузки

Принимаем к установке трансформатор типа ТРДНС-32000/35.

Мощность трансформатора Т-3 определяется из условий нормального и наиболее загруженного режимов:

Принять к установке трансформатор типа ТДТН-63000/110.

3.Расчет годовых потерь энергии в трансформаторах

Параметры географического района расположения станции: зима – 140 суток (Дз), лето – 225 суток (Дл). Удельная стоимость потерь энергии принята 0,0115 у.е./кВт*ч.

Вариант 1 (рисунок 1)

Годовые потери энергии в трансформаторах Т-1 и Т-2 типа

ТДТН-40000/110.

Для этих трансформаторов - .

,

,

Годовые потери в трансформаторах Т-3 типа ТРДЦН-63000/110.

Для этого трансформаторов - .

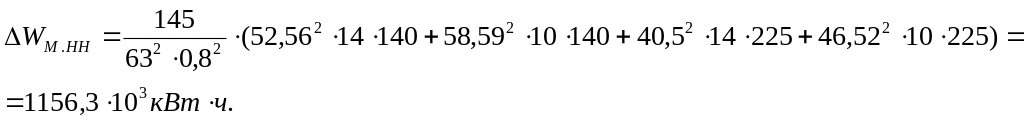

Годовые потери энергии в меди.

Вариант 2 (рисунок 2)

Годовые потери энергии в трансформаторах Т-1 и Т-2 типа

ТРДНС-32000/35.

Для этих трансформаторов - .

Годовые потери энергии в стали

.

Годовые потери энергии в меди.

Трансформатор Т-3 – ТДТН-63000/110.

Годовые потери энергии в стали трансформатора

Для этого трансформатора - .

.

Годовые потери энергии в меди в трехобмоточном трансформаторе определяются для каждой обмотки НН, ВН, СН в соответствии с их нагрузкой согласно балансу мощностей.

,

.

.

4.Технико-экономическое сравнение структурных схем электростанций

Таблица 3 - Определение капитальных затрат

Наименование элемента	Расчетная стоимость единицы, тыс у.е.	1 вариант		2 вариант
		Кол-во ед., шт	Сумма, тыс.у.е.	Кол-во ед., шт	Сумма, тыс.у.е.
1. Трансформатор ТДТН-40000/110	94,4	2	188,8
2. Трансформатор ТРДЦН-63000/110	121,5	1	121,5
3. Трансформатор ТРДНС-32000/35	69,6			2	139,2
4. Трансформатор ТДТН-63000/110	126			1	126
Итого:			310,3		265,2

Таблица 4 – Определение расчетных затрат

Затраты	1 вариант	2 вариант
1 Расчетные капиталовложения, К, тыс.у.е	310,3	265,2
2 Отчисления на амортизацию и обслуживание, , тыс у.е	0,094.310,3=29,1682	0,094.265,2=24,9288
3 Стоимость потерь энергии, ., тыс.у.е.	0,0115.4802,428.103=55,23	0,0115.4989,987.103=57,38
4 Приведенные min затраты, З, тыс. у.е.	0,12.310,3+ +29,1682+55,23=121,63	0,12. 265,2+ +24,9288+57,38=114,138

Для варианта 1:

Для варианта 2:

Выбираем как наиболее экономичный вариант 2.
