Порядок выполнения работы

1. Взять образцы листовых стеклопластиков с различным характером наполнения стекловолокном.

2. На вырубном прессе с помощью вырубного ножа вырезать из листов образцы в продольном, поперечном и диагональном (под углом 45° к направлению ориентации) направлениях. Количество образ- цов для испытания в каждом выбранном направлении должно быть не менее 5.

3. С помощью штангенциркуля измерить толщину и ширину образцов в их рабочей части с точностью до 0,05 мм не менее чем в трёх местах. В расчёт принимается наименьшая площадь поперечного сечения.

4. На образец нанести метки, ограничивающие его рабочую часть и положение кромок зажимов машины. Метки должны быть расположены симметрично, нанесение меток не должно приводить к изменению свойств образца и к его разрушению по меткам.

5. На разрывной машине установить определённую скорость движения зажимов и рабочую нагрузку (по указанию преподавателя).

6. Закрепить образец в зажимах машины по меткам, определяющим положение кромок зажимов на образце, так, чтобы исключить его скольжение в процессе испытания, при этом разрушение образца не должно происходить в месте закрепления. Продольная ось образца должна совпадать с осью зажимов и направлением движения подвижного зажима.

7. Установить диаграммную ленту и самописец пишущего устройства для записи диаграммы растяжения.

8. В процессе растяжения произвести запись диаграммы растяжения (зависимости нагрузка-удлинение) и записать нагрузку и удлинение образца в момент наступление перелома на диаграмме растяжения и при разрушении образца.

9. Результаты испытания занести в табл. 1.

Таблица 1

Направление вырубки образца по отношению к ориентации стекловолокна	№ образца	Размеры образца, мм				Скорость перемещения зажимов, м/мин	Нагрузка, кГ		Удлинение, мм
		Длина рабочей части l0, мм	Толщина рабочей части h, мм	Ширина рабочей части в, мм	Поперечное сечение рабочей части S0, м2		При образовании перелома, Рп	При разрушении образца, Рр	При образовании перелома, Δlп	При разрыве образца, Δlр
1	2	3	4	5	6	7	8	9	10	11

Обработка экспериментальных данных

1. Произвести сравнение диаграмм растяжения образцов стеклопластиков, в зависимости от характера их наполнения.

2. Рассчитать предел прочности стеклопластика в момент образования перелома на диаграмме растяжения σ_вп и его разрушения σ_в по формулам

, Па; (2)

Па, (3)

где Р_п и Р_р – нагрузка на образец в момент наступления перелома и при разрушении образца, кГ.

За результат испытания принимают среднее арифметическое подготовленной для испытания серии образцов.

3. По формуле 1 рассчитать прочность стеклопластика в диагональном направлении и сравнить значение с экспериментальными результатами.

4. Рассчитать относительное удлинение образцов при растяжении в момент образования перелома _п и разрушение образцов _р по формулам:

, (4)

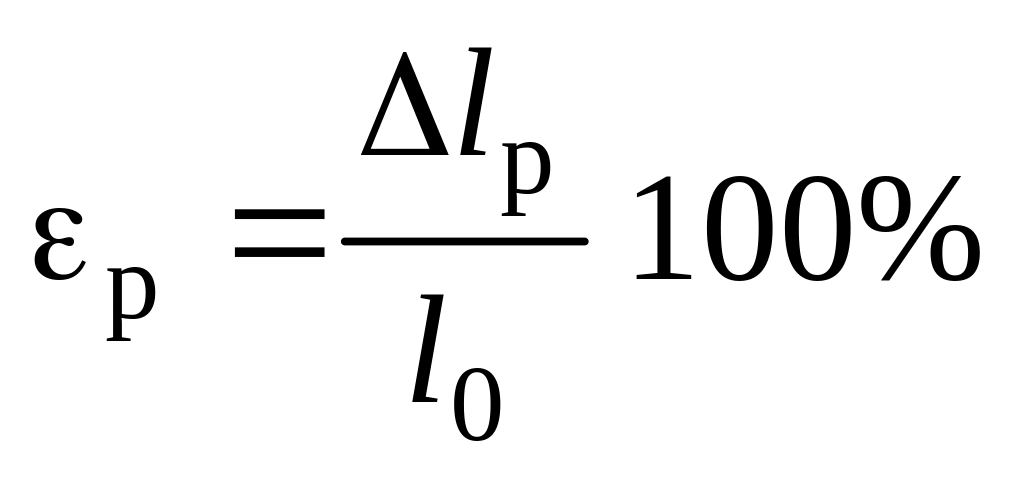

, (5)

где Δl_п и Δl_р – соответственно абсолютное удлинение рабочей части образца в момент образования перелома на диаграмме растяжения и при разрушении образца, мм; l₀ – исходная длина рабочей части образца, мм.

5. Рассчитать модуль упругости стеклопластика в зависимости от характера наполнения и характера нагружения на начальном участке диаграммы растяжения по формуле:

, Па, (6)

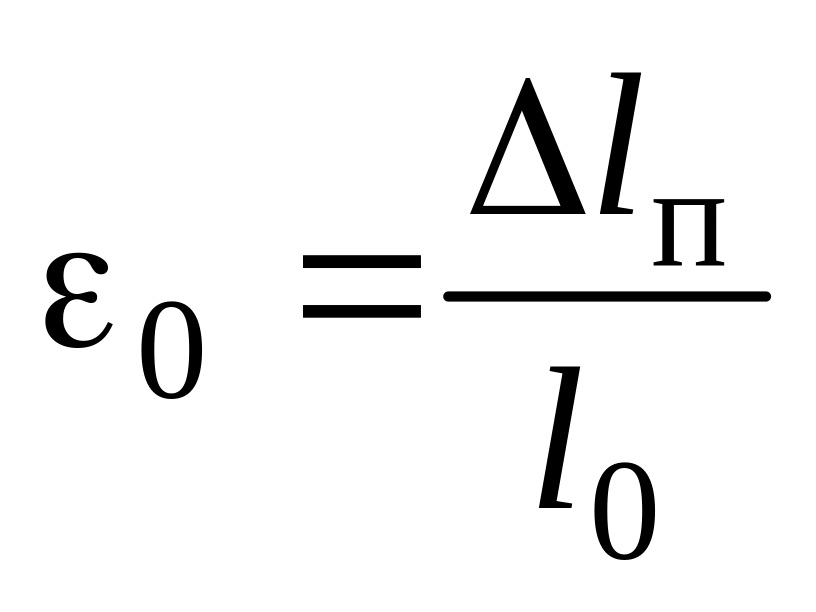

где – относительная деформация образца в момент образования перелома (в долях от единицы).

6. Построить круговую диаграмму анизотропии прочности стеклопластиков в зависимости от характера их наполнения.
