Библиографический список
1. Справочник по электроустановкам угольных предприятий. Электроустановки угольных шахт: справочник/ В. Ф. Антонов [и др.]. М.: Недра, 1988. 727 с.
2. Пускатель взрывозащищенный рудничный ПВР: руководство по эксплуатации. Донецк: УкрНИИВЭ, 2003. 45 с.
3. Пускатель искрозащищенный искробезопасный ПВИТ-М: руководство по эксплуатации, Донецк: УкрНИИВЭ, 2000. 43 с.
4. Пускатель электромагнитный взрывобезопасный ПВИ-315 H+R: руководство по эксплуатации, Донецк: УкрНИИВЭ, 2005. 38 с.
5. Электрооборудование и электроснабжение участка шахты: справочник/ Р. Г. Беккер [и др.] М.: Недра, 1983. 503 с.

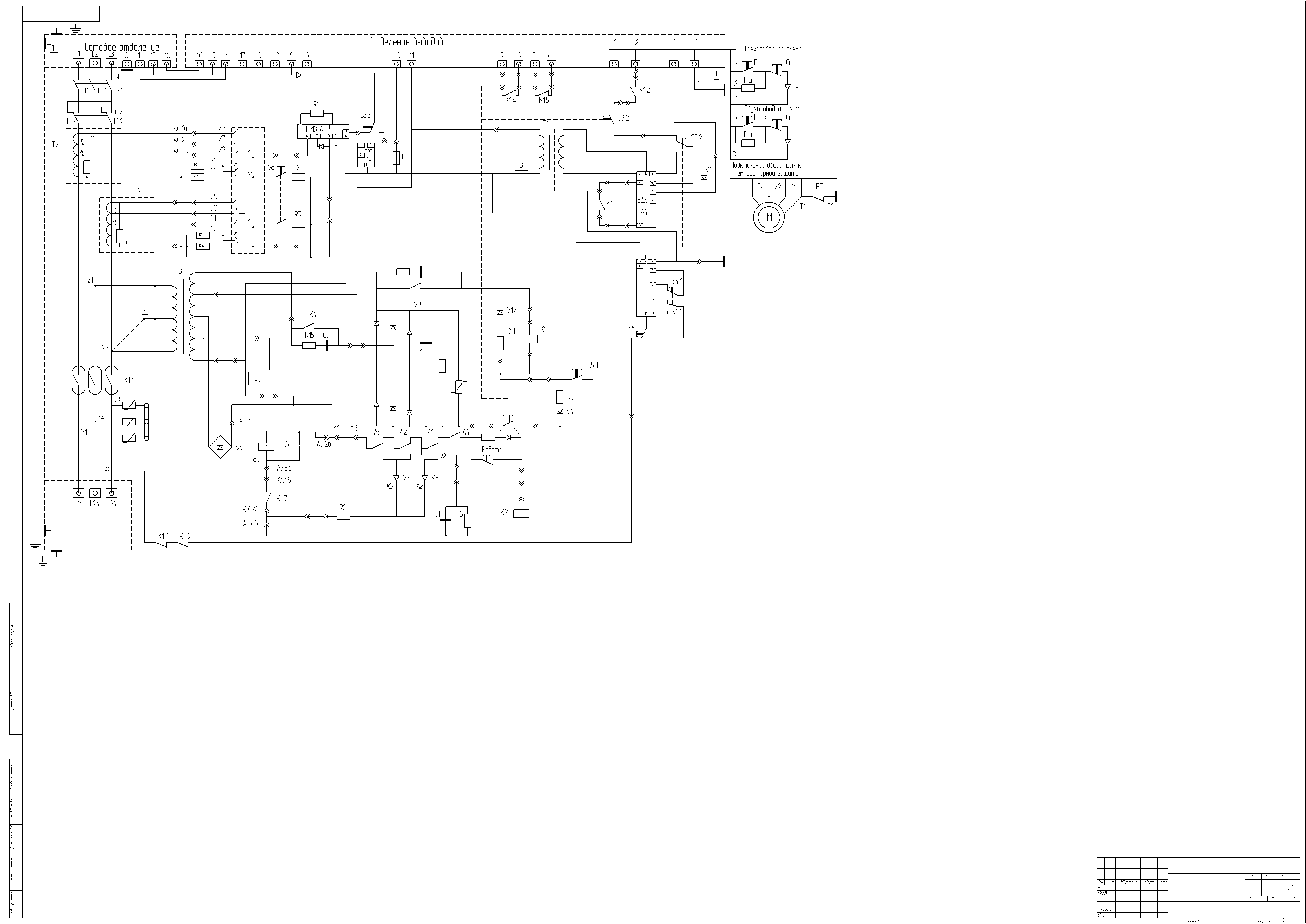

Рисунок А.1 – Электрическая принципиальная схема пускателей ПВР-125, ПВР-250, ПВР-315

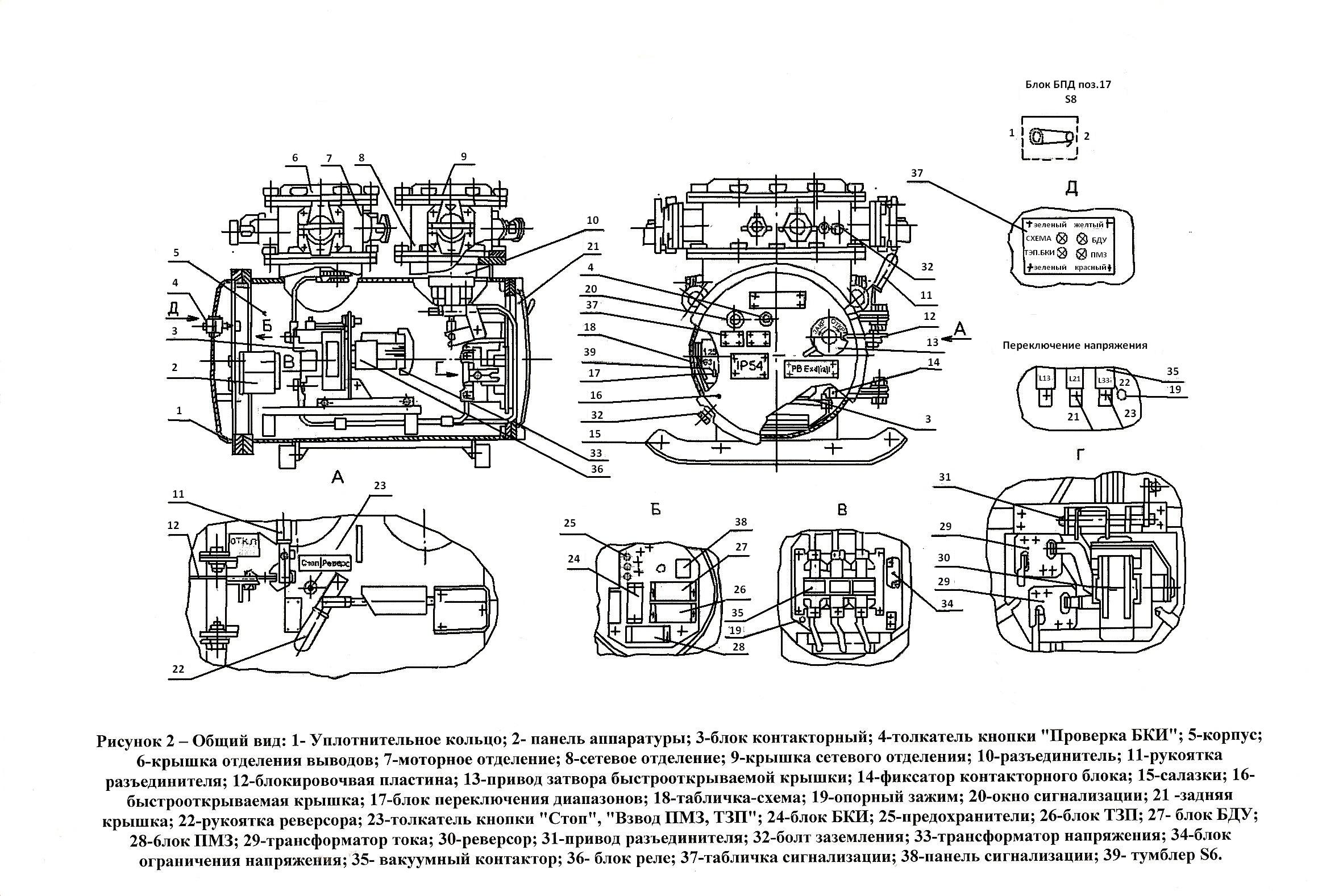

Рисунок А.2 Общий вид пускателя: 1 Уплотнительное кольцо; 2 панель аппаратуры; 3 блок контакторный; 4 толкатель кнопки "Проверка БКИ"; 5 корпус; 6 крышка отделения выводов; 7 моторное отделение; 8 сетевое отделение; 9 крышка сетевого отделения; 10 разъединитель; 11 рукоятка разъединителя; 12 блокировочная пластина; 13 привод затвора быстрооткрываемой крышки; 14 фиксатор контакторного блока; 15 салазки; 16 быстрооткрываемая крышка; 17 блок переключения диапазонов; 18 табличка-схема; 19 опорный зажим; 20 окно сигнализации; 21 задняя крышка; 22 рукоятка реверсора; 23 толкатель кнопки «Стоп», «Взвод ПМЗ, ТЗП»; 24 блок БКИ; 25 предохранители; 26 блок ТЗП; 27 блок БДУ; 28 6лок ПМЗ; 29 трансформатор тока; 30 реверсор; 31 привод разъединителя; 32 болт заземления; 33 трансформатор напряжения; 34 блок ограничения напряжения; 35 вакуумный контактор; 36 блок реле; 37 табличка сигнализации; 38 панель сигнализации; 39 тумблер S6.

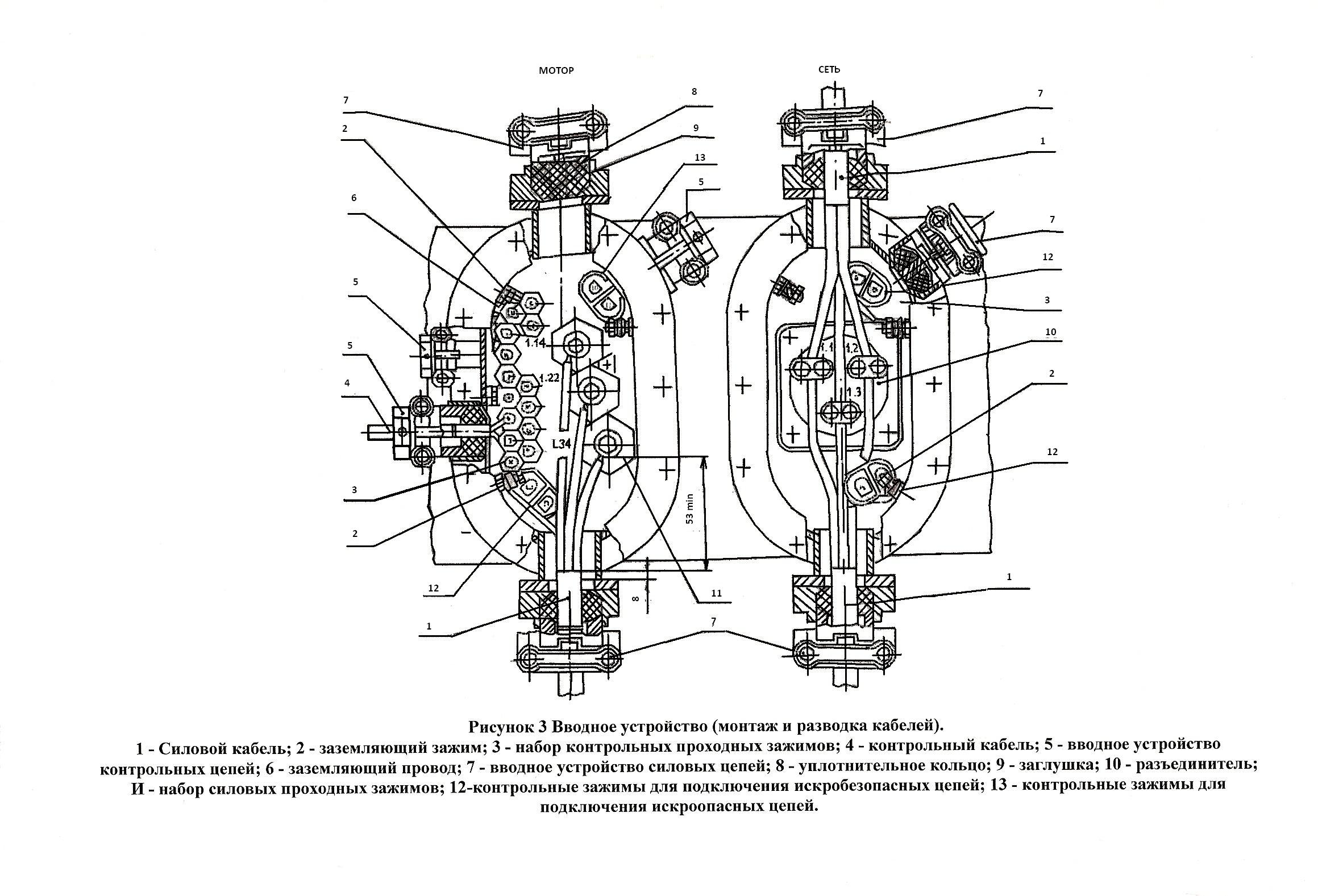

Рисунок А.3 Вводное устройство (монтаж и разводка кабелей): 1 Силовой кабель; 2 заземляющий зажим; 3 набор контрольных проходных зажимов; 4 контрольный кабель; 5 вводное устройство контрольных ценей; 6 заземляющий провод; 7 вводное устройство силовых цепей; 8 уплотнительное кольцо; 9 заглушка; 10 разъединитель; 11 набор силовых проходных зажимов; 12 контрольные зажимы для подключения искробезопасных цепей; 13 контрольные зажимы для
Подключения искроопасных цепей.

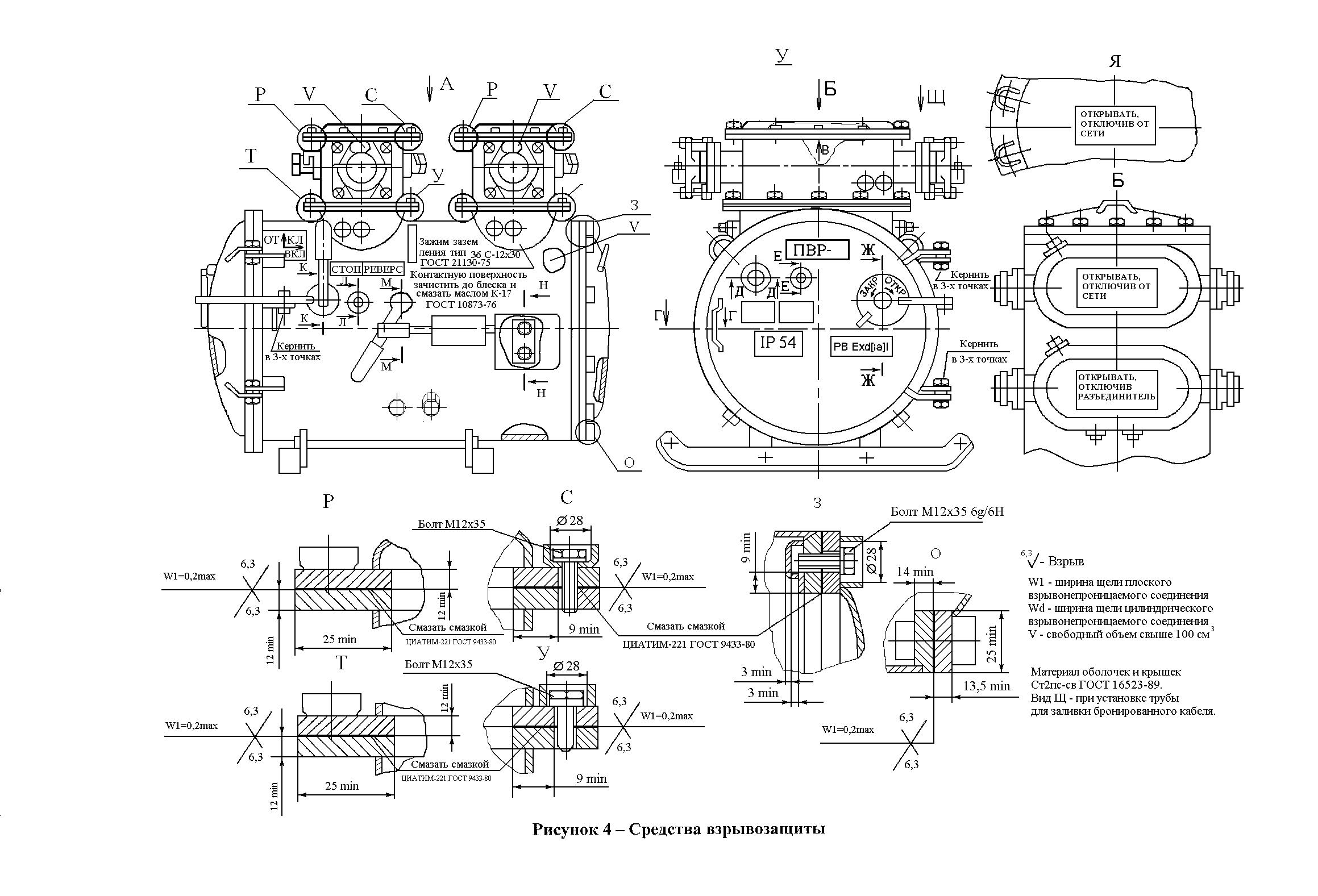

Рисунок А.4 Средства взрывозащиты

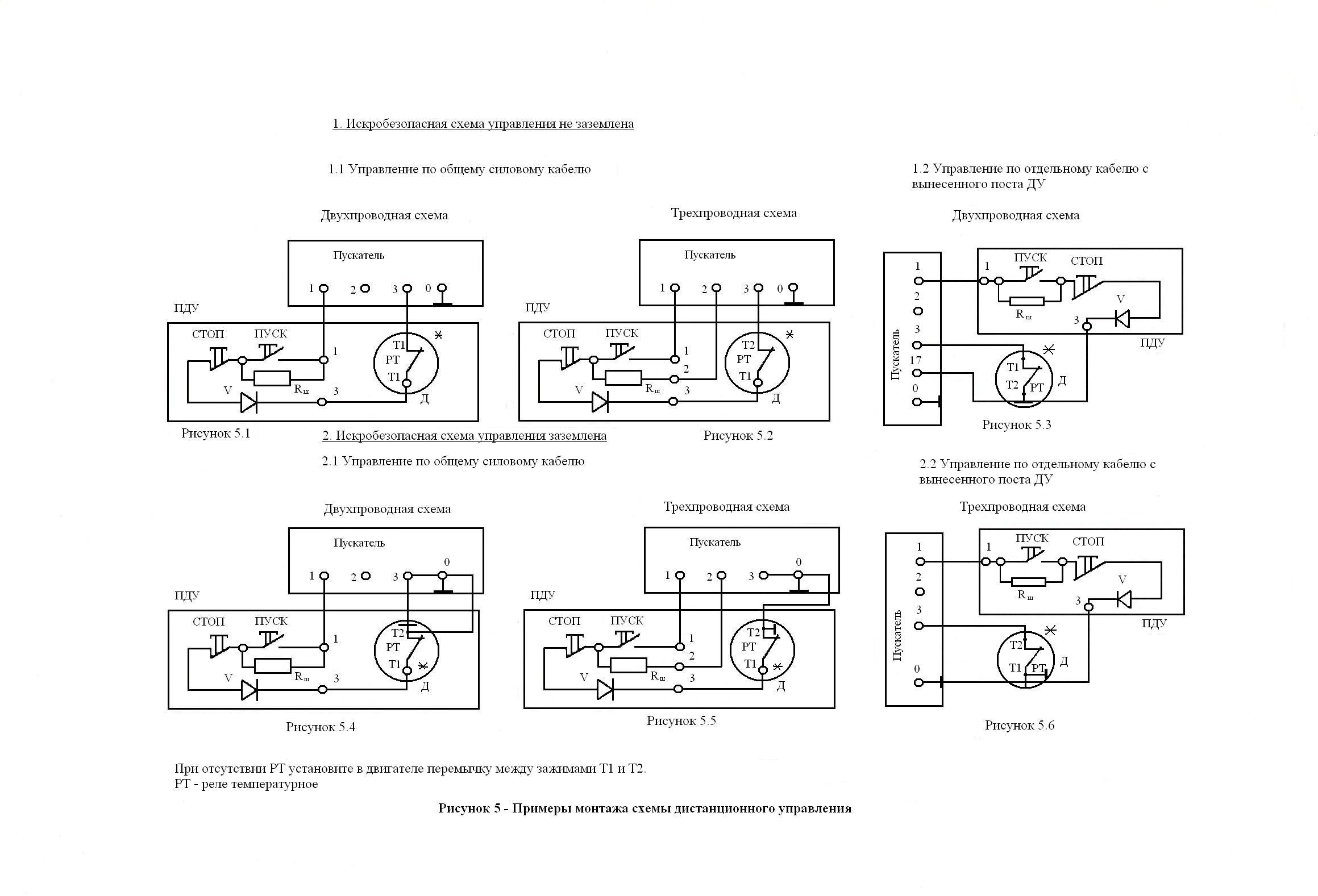

Рисунок А.5 Примеры монтажа схемы дистанционного управления
Рисунок А.6 Электрическая схема пускателя ПВИ 315 H+R

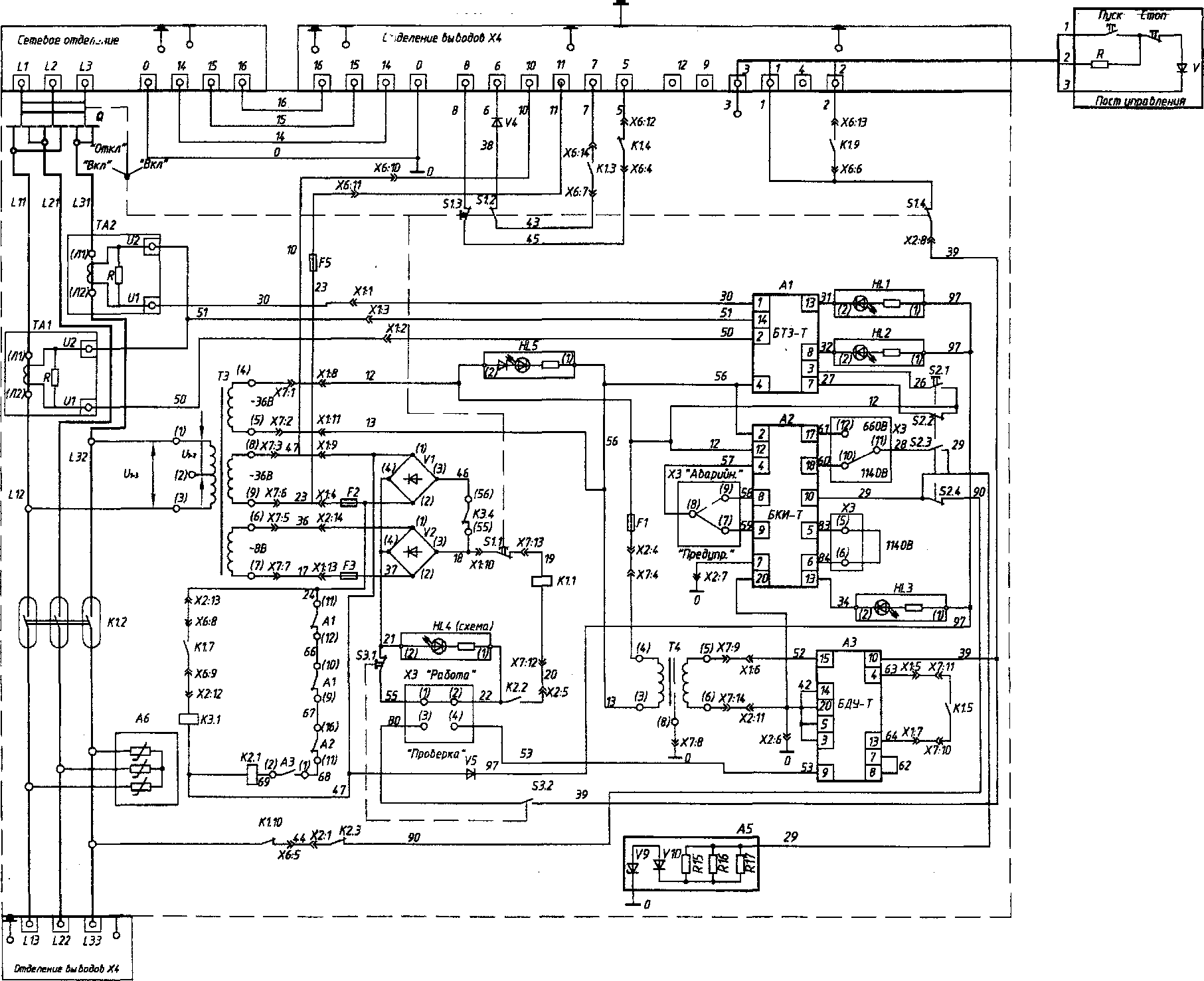

Рисунок А.7 – Электрическая принципиальная схема пускателей ПВИТ-М 160МВ, ПВИТ-М 125 МВ
Учебное издание
Составители:
Громова Ольга Васильевна
Долгополов Роман Олегович
Кошелев Евгений Юрьевич
Петухов Дмитрий Александрович
Изучение пускателей пвр-125, пвр-250,
ПВР-315,ПВИ-315 H+R ТУ5, ПВИТ-М
Методические указания для выполнения лабораторных работ по дисциплинам «Электроснабжение и электроснабжение горных предприятий» и «Электроснабжение и электрификация» (часть 2) для студентов специальности 150402 Горные машины и оборудование, 140601 Электромеханика.
