3 Взрывозащищенные автоматические выключатели типа вв
Взрывозащищенные автоматические выключатели типа ВВ предназначены для защиты электрических установок от токов короткого замыкания в сетях переменного тока с изолированной нейтралью трансформатора угольных и сланцевых шахт, по газу (метану) и угольной пыли.
Выключатели предназначены для эксплуатации в следующих условиях:
температура окружающего воздуха от минус 10° до 35°С;
относительная влажность воздуха до 100% при 35° С;
высота над уровнем моря - до 1000 м;
глубина ниже уровня моря - до1500 м;
окружающая среда - взрывоопасная по газу метану и угольной пыли с запыленностью не более - 1200 мг/куб. м;
рабочее положение выключателей салазками на горизонтальной площадке с допустимым наклоном до 15° в любом направлении;
вибрация мест крепления выключателей не более 0,5g при частоте 1-35 Гц;
допустимое колебание напряжения сети 85-110 % номинального.
Технические данные выключателей типа ВВ приведены в таблице 5, а токи уставок данных выключателей указаны в таблице 4.
Таблица 4 Токи уставок выключателей типа ВВ
Диапазон зоны, А |
Токи уставки блока ПМЗ, А |
||||||||
400 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
250 |
500 |
625 |
750 |
875 |
1000 |
1125 |
1250 |
1375 |
1500 |
125 |
250 |
312 |
375 |
437 |
500 |
562 |
625 |
687 |
750 |
Таблица 5 Технические данные выключателей типа ВВ
Типоисполнение выключателя |
Номинальный ток, А |
Частота, Гц |
Номинальное напряжение, В |
ВВ-250Р УХЛ5; ВВ-250ДО УХЛ5 |
250 |
50 |
380/660; 660/1140 |
ВВ-400Р УХЛ5; ВВ-400ДО УХЛ5 |
400 |
||
ВВ-250Р УХЛ5(Т5); ВВ-250ДО УХЛ5(Т5) |
250 |
50; 60 |
380; 400; 415; 440; 500; 550; 660; 1000; 1140 |
ВВ-400Р УХЛ5(Т5); ВВ-400ДО УХЛ5(Т5) |
400 |
||
Примечание ВВ выключатель взрывозащищенный; ХХХ номинальный ток (200, 400 А); ХХ способ управления: Р ручное управление, ДО дистанционное отключение; ХХХ5 климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89. |
|||
3.1 Описание электрической схемы выключателя типа вв
Электрическая принципиальная схема (рисунок 5) выключателей типа ВВ с ручным управлением включает в себя:
А блок защиты ПМЗ;
QS разъединитель;
QF выключатель;
ТА трансформаторы тока;
Т трансформатор напряжения;
КА максимальный расцепитель;
KV1 независимый расцепитель;
S1-2 платный переключатель диапазонов;
S2 кнопка ПРОВЕРКА ПМЗ;
S3 кнопка ВЗВОД ПМЗ;
V1 индикатор срабатывания ПМЗ (красный);
V2 индикатор включения QF (зеленый);
ГЗ газовая защита;
РУ реле утечки;
I отделение вводов;
II отделение выводов.
После установки переключателем диапазона защит S1 и выбора уставки максимальной токовой защиты на блоке ПМЗ рукояткой включается разъединитель QS. При этом подается напряжение на вводные клеммы выключателя, трансформатор Т, блок защиты ПМЗ. Установив предварительно блокировочный рычаг в рабочее положение, рукояткой включается выключатель QF. При этом включается индикатор зеленого цвета V2. Напряжение подается к нагрузке, включается замыкающий контакт QF1, и подготавливается цепь питания независимого расцепителя КV1 от трансформатора Т и трансформаторов тока ТА.
При возникновении тока КЗ в силовой цепи напряжение с ТА1-ТА3 через переключатель S1 подается на независимый расцепитель КV1 и блок ПМЗ; блок срабатывает, и через контакт К1.3 напряжение с трансформатора Т и блок-фильтра R2СV5 также подается на независимый расцепитель КV1. Выключатель срабатывает, отключает ток КЗ. Включается индикатор красного цвета, и блокируется электрическая цепь независимого расцепителя контактами К1.3 в блоке ПМЗ. Для возврата блока ПМЗ в рабочее положение необходимо нажать кнопку S3 "ВЗВОД ПМЗ". Включение выключателя сигнализирует индикатор зеленого цвета.
Если ток КЗ превышает уставку срабатывания электромагнитных расцепителей выключателя А-3792У, то срабатывание происходит и от электромагнитных расцепителей, встроенных в каждый полюс выключателя.
От сигнала газовой защиты или реле утечки срабатывает только независимый расцепитель без сигнализации.

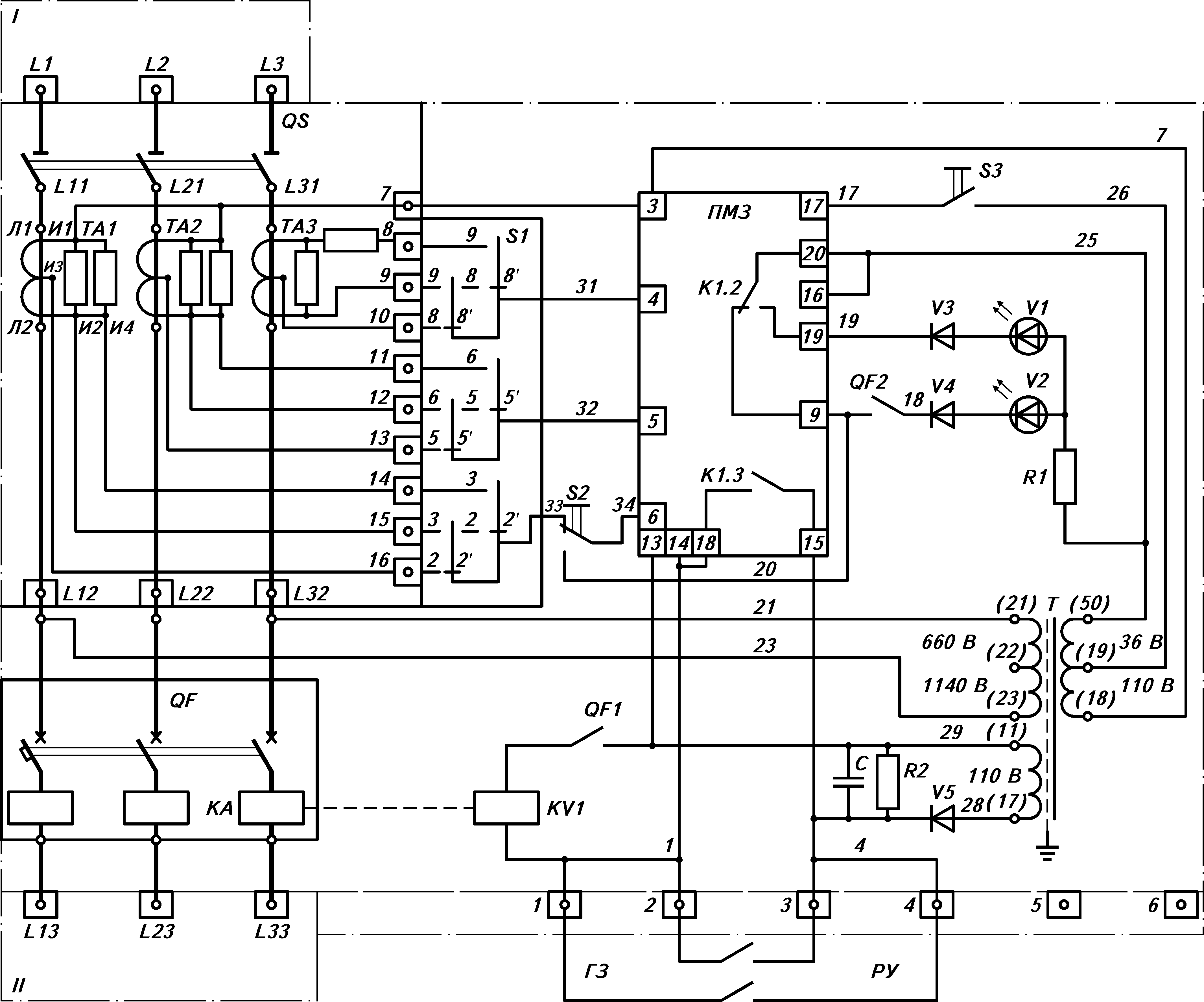

Рисунок 5 Принципиальная электрическая схема выключателя типа ВВ
