Изучение автоматических выключателей типов ав, авв и вв
Методические указания для выполнения лабораторных работ по дисциплинам «Электроснабжение и электроснабжение горных предприятий» и «Электроснабжение и электрификация» (часть 2) для студентов специальности 150402 Горные машины и оборудование, 140601 Электромеханика
Новокузнецк
2012
УДК 621.3(07)
И39
Рецензент
старший преподаватель
кафедры электромеханики СибГИУ
Т.А. Бич
И39 Изучение автоматических выключателей типов АВ, АВВ и ВВ: метод. указ. / сост.: О.В. Громова, Л.Ю. Дидченко, А.А. Чевычалова: Новокузнецк: Изд. центр СибГИУ, 2012. 17 с.
Рассмотрены вопросы устройства и эксплуатации автоматических выключателей, содержат технические характеристики, сведения о принципе работы.
Предназначены для выполнения лабораторных работ студентами специальностей 150402 Горные машины и оборудование, 140601 Электромеханика.
Содержание
Общие сведения 4
1 Автоматические выключатели типа АВ 4
1.1 Описание электрической схемы выключателя АВ-315Р 7
1. 2 Описание электрической схемы выключателя АВ-400ДО 7
2 Автоматические выключатели АВВ-400/250РМ и
АВВ-400/250ДОМ 9
3 Взрывозащищенные автоматические выключатели типа ВВ 11
3.1 Описание электрической схемы выключателя типа ВВ 13
Библиографический список 16
Общие сведения
Данное методическое пособие предназначено для изучения устройства и эксплуатации автоматических выключателей типов АВ, АВВ, ВВ (Центр комплектации «СпецТехРесурс» г. Москва) и содержит технические характеристики, сведения о принципе работы. Также представлены описания электрических схем выключателей АВ-315Р, АВ-400ДО, ВВ.
Автоматические выключатели предназначены для включений и отключений под нагрузкой магистральных сетей переменного и постоянного тока и защиты этих сетей от значительных перегрузок по току и токов к.з. Включение у выключателей всех серий осуществляется вручную, отключение — вручную или автоматически при срабатывании одного из видов встроенной защиты. У отдельных выключателей имеется дистанционное отключение (АВ-200ДО, АВ-320ДО, АВ-320ДО2, АВ-400ДО, АВВ-400/250ДОМ).
1 Автоматические выключатели типа ав
Автоматические взрывобезопасные выключатели АВ (рисунок 1) применяются в шахтах опасных по газу и пыли на номинальные токи 200, 250, 315, 320 и 400 А при номинальном напряжении 380/660 или 1140 В. Во всех исполнениях выключателей АВ использованы автоматические выключатели серии А3700У. Выключатели АВ выпускают без дистанционного отключения АВ-315Р и АВ-320Р (опытно-промышленная партия), с дистанционным отключением (ДО), с устройством автоматического повторного включения (АПВ).
Выключатели могут быть изготовлены с уставками максимальной токовой защиты в диапазоне от 500 до 1500 А при токе продолжительного режима не более 250 А.
Выключатель представляет собой взрывонепроницаемую оболочку, состоящую из корпуса, быстрооткрываемой крышки, крышки отделения разъединителя, крышек отделений вводов и выводов. Корпус разделен на обслуживаемое отделение коммутационного аппарата (выключателя), отделение блокировочного разъединителя и отделения вводов и выводов. В обслуживаемом отделении установлены: панель автоматического выключателя А3792УО5 с трансформаторами тока и механическим приводом, панель защиты, управления и сигнализации.
Отделения ввода и вывода предназначены для подсоединения силовых и контрольных кабелей; блокировочный разъединитель - для разрыва электрической цепи при отсутствии в ней тока нагрузки, позволяет производить работы в обслуживаемом отделении коммутационного аппарата, не отключая выключатель от сети.
Устройство механической блокировки обеспечивает безопасную эксплуатацию выключателя и защиту обслуживающего персонала от поражения электрическим током. Она выполнена таким образом, что быстрооткрываемую крышку можно открыть только при отключенном разъединителе и нельзя включить разъединитель при открытой крышке, а также отключить его при включенном автоматическом выключателе А3792УО5. Для открывания крышки необходимо отключить автоматический выключатель.
Технические данные автоматических выключателей типа АВ приведены в таблице 1.
Электрические схемы АВ обеспечивают:
ручное включение и отключение;
дистанционное отключение (кроме АВ без ДО);
возможность подключения аппаратуры защитного отключения.
Электрическая схема выключателя обеспечивает следующие виды защит, блокировок, сигнализации и проверок:
защиту от токов КЗ отходящих от выключателя силовых цепей;
световую сигнализацию о включении выключателя;
световую сигнализацию о срабатывании максимальной токовой защиты;
проверку действия максимальной токовой защиты;
возможность присоединения контакта газовой защиты и контакта реле утечки к неискробезопасной цепи.

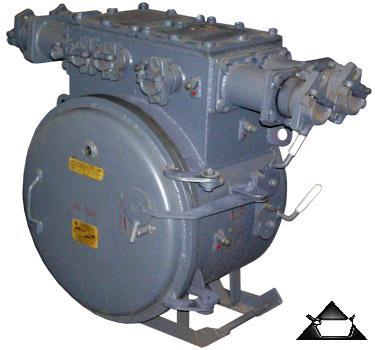

Рисунок 1 – Общий вид автоматического выключателя типа АВ
Таблица 1 Технические данные выключателей типа АВ
Выключатель |
Номинальный ток, А |
Номинальное напряжение, В |
Действующее значение коммутационной способности, кА |
Пределы уставок максимальной токовой защиты, А |
АВ-200ДО |
200 |
660/380 |
17/20 |
400—1200 через 100 А |
АВ-315Р |
315 |
660; 380 |
20; 23 |
800—2400 через 200 А |
АВ-320Р |
320 |
|||
АВ-320АПВ |
660 |
20 |
||
АВ-320ДО |
660/380 |
20/23 |
||
АВ-320ДО2 |
1140 |
10 |
||
АВ-400ДО |
400 |
380—1140 |
|
|
Примечание А автоматический выключатель; В взрывобезопасный; цифры ХХХ номинальный ток продолжительного режима, А; Р ручное управление; ДО дистанционное отключение. |
||||
