- Квадрат; - робоча частина; - хвостовик

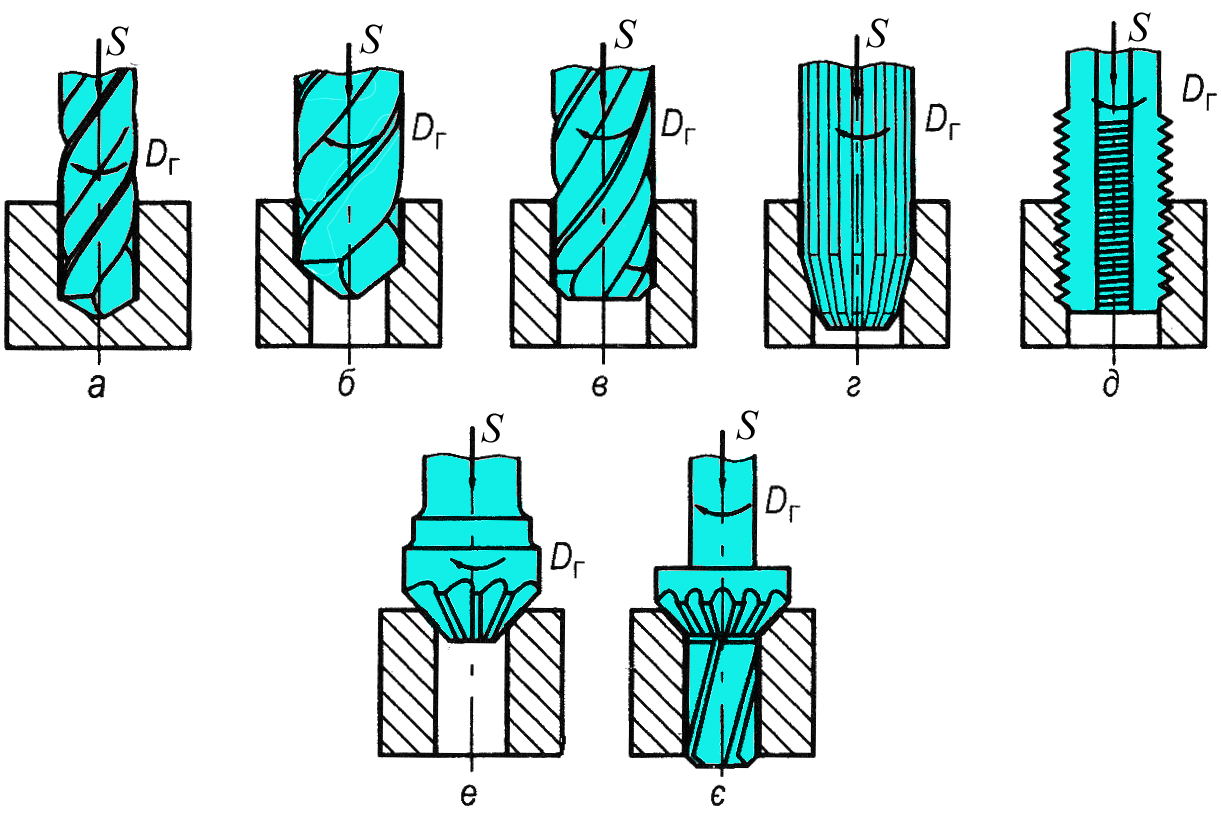

Рисунок 18.6. Види робіт, які можна виконувати на свердлильних верстатах: а – свердління; б – розсвердлювання; в – зенкерування;
г – розверстування; д – нарізання внутрішньої різі мітчиком;
е – зенкування конічної поверхні в отворі; є – обробка циліндричної та конічної поверхні в отворі комбінованим інструментом зенкер-зенківка;
DГ – головний рух різання; S – рух подачі
Рисинок 18.7. Елементи режиму різання під час свердління й площа зрізуваного шару: 1 - заготовка; 2 - свердло; d - діаметр свердла;
t - глибина різання; SZ - подача на одне ріжуче ребро; a і b - товщина та ширина зрізуваного шару; DГ - головний рух різання; S - рух подачі
Тема 19: технологія обробки заготовок деталей машин на фрезерних верстатах

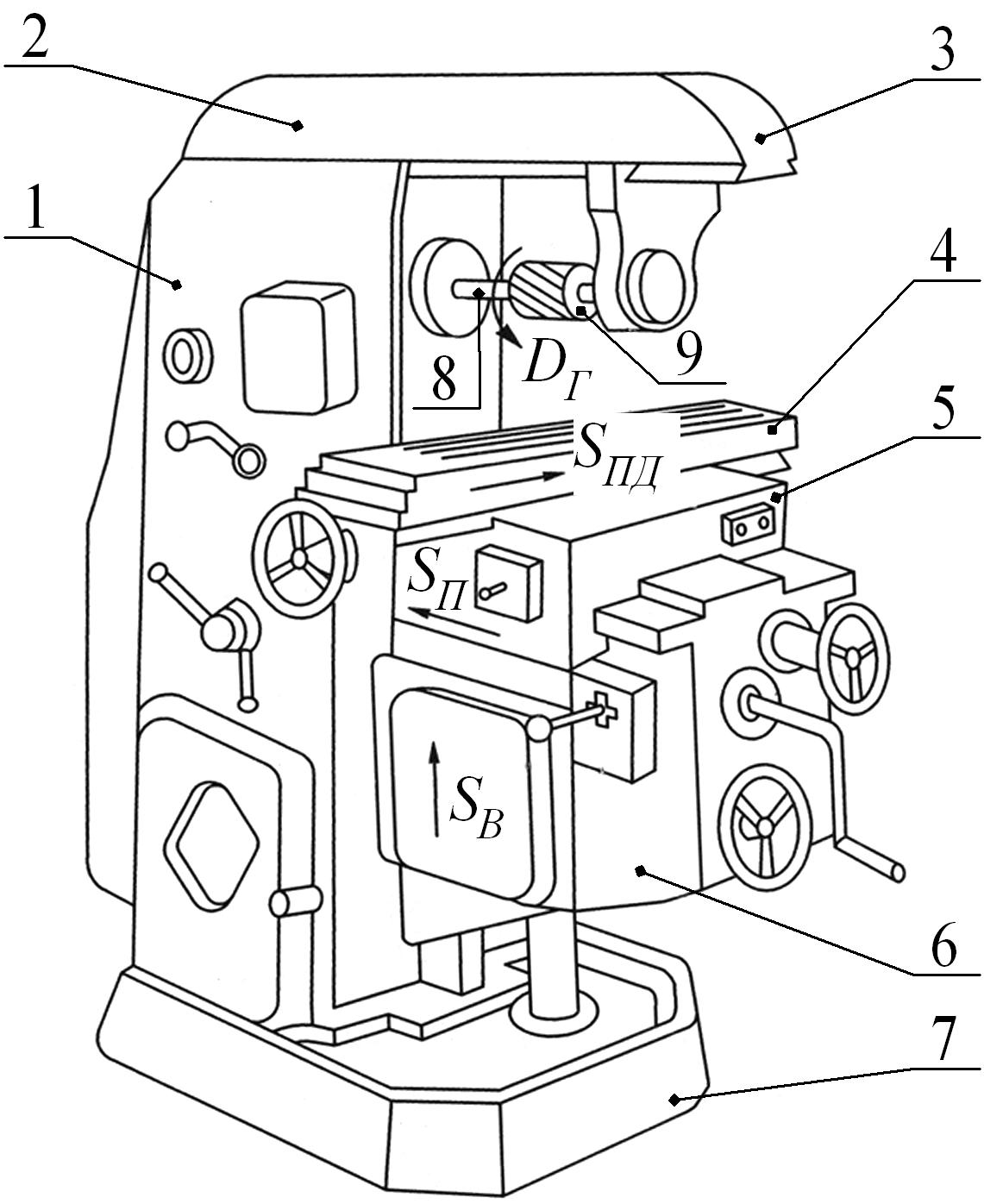

Рисунок 19.1 – Загальний вигляд горизонтально-фрезерного верстата:
1 - станина; 2 - хобот; 3 - підвіска; 4 - стіл; 5 - полозки; 6 - консоль;
7 - фундаментальна плита; 8 - оправка; 9 - фреза; DГ - головний рух різання; SПД - рух поздовжньої подачі; SП - рух поперечної подачі; SВ - рух вертикальної подачі

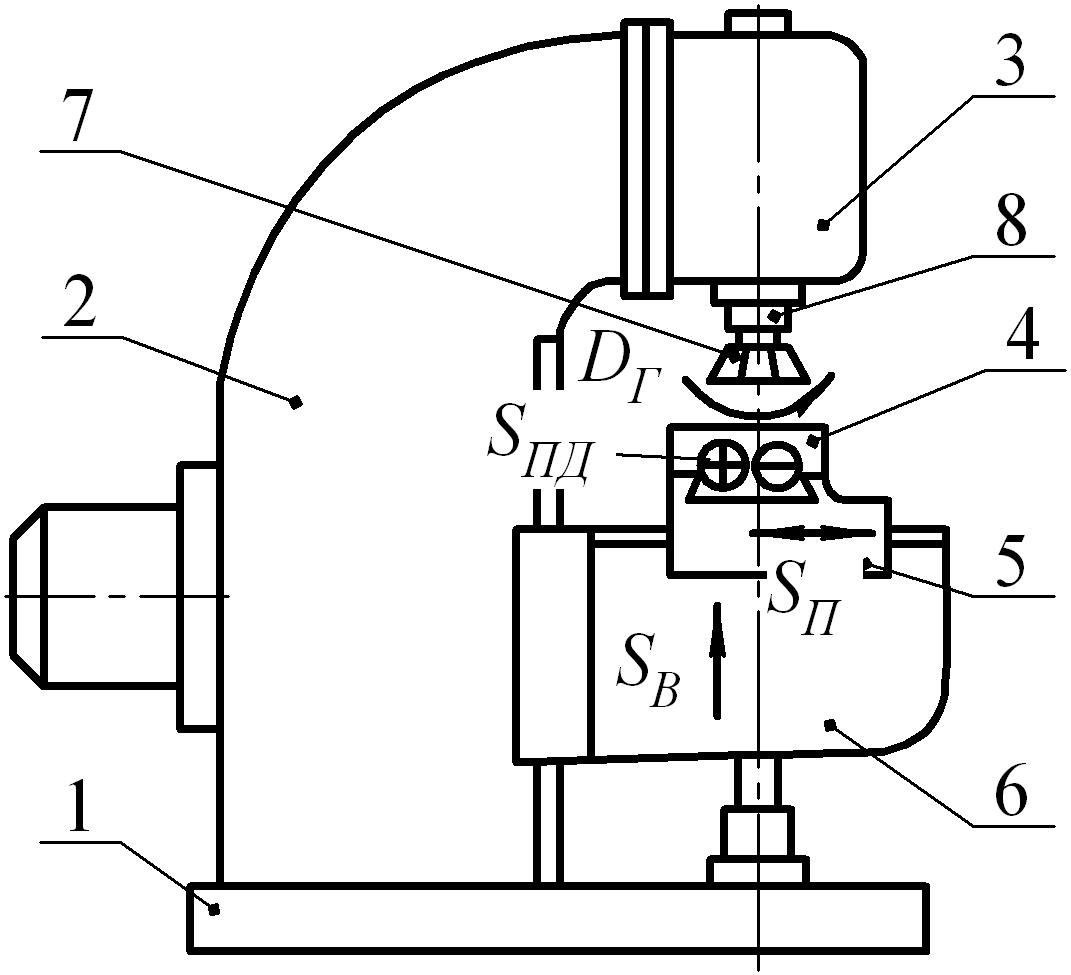

Рисунок 19.2. Вертикально-фрезерний верстат: 1 - фундаментальна плита; 2 - станина; 3 - шпиндельна головка; 4 - стіл; 5 - направляючі;
6 - консоль; 7- фреза; 8 - шпиндель; DГ - головний рух різання;
SПД - рух поздовжньої подачі; SП - рух поперечної подачі; SВ - рух вертикальної подачі

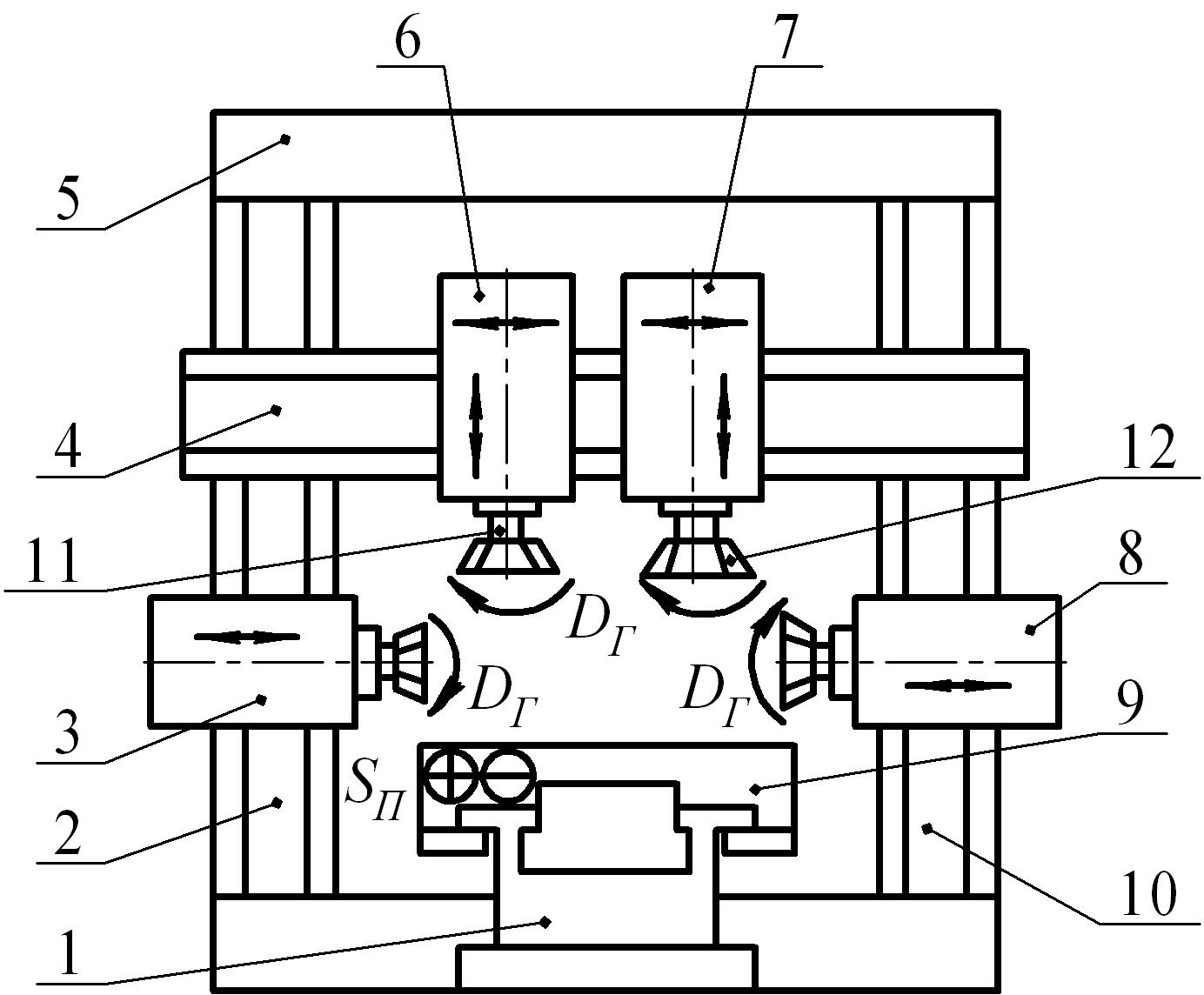

Рисунок 19.3. Двостойковий поздовжньо-фрезерний верстат:
1 - станина; 2, 10 - стояк; 3, 6, 7, 8 - фрезерна головка; 9 - стіл;
4 - траверса; 5 - поперечка; 11 - шпиндель; 12 - фреза; DГ - головний рух різання; SП - рух подачі

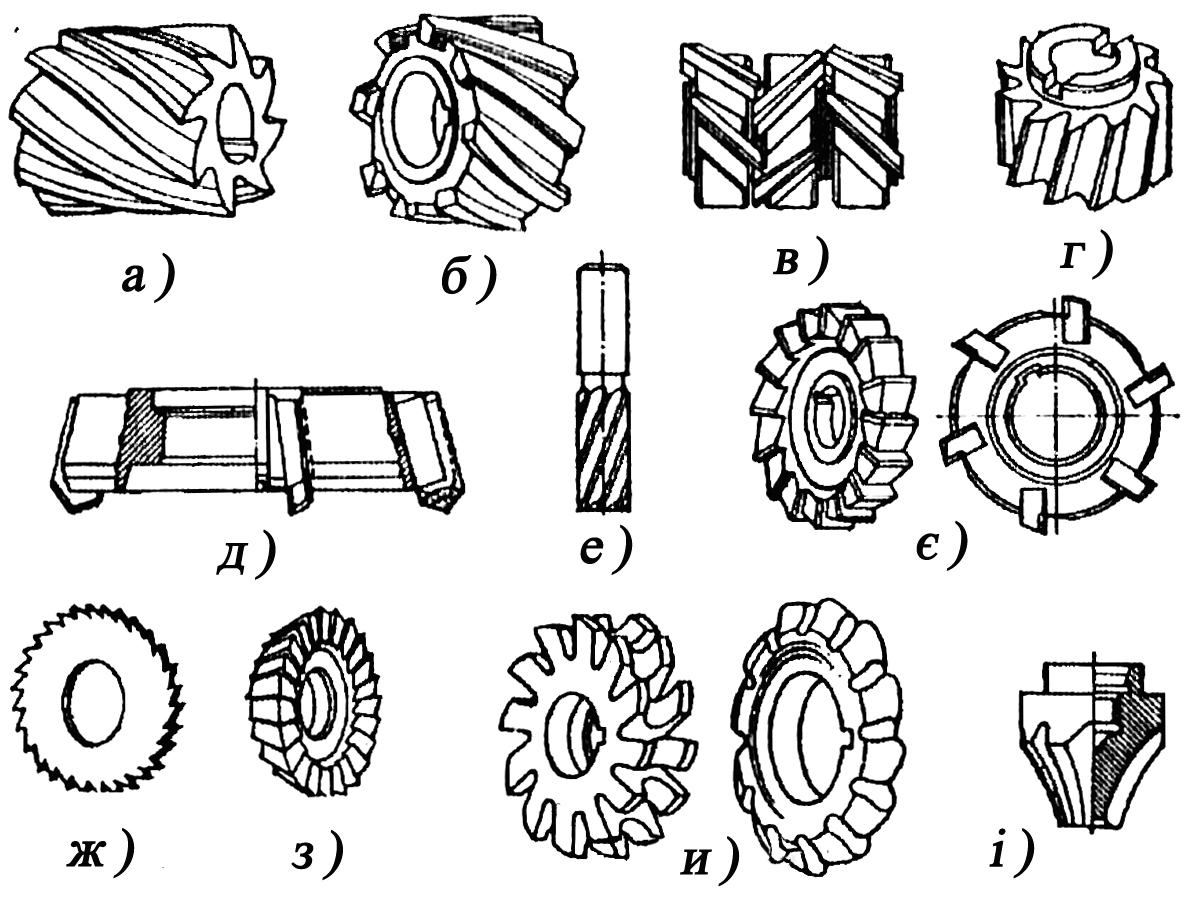

Рисунок 19.4. Типи фрез: а, б, в - циліндричні; г, д - торцеві; е – кінцеві; є – дискові двосторонні; ж – прорізні або відрізні; з – кутові; и – фасонні; і – модульні

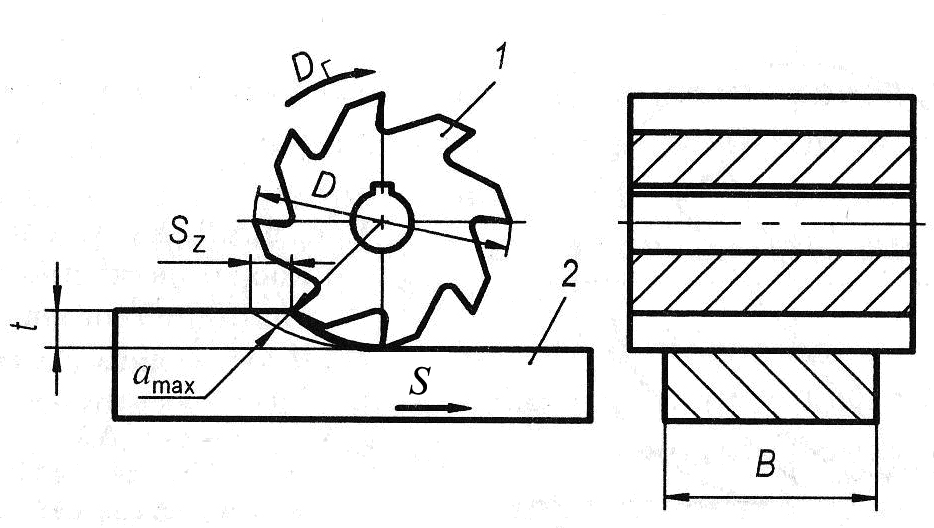

Рисунок 19.5. Елементи режиму різання під час фрезерування: 1 - фреза; 2 - заготовка; DГ - головний рух різання; S - рух подачі; t - глина різання;
SZ
- подача на зубець фрези; В
- ширина фрезерування;
- максимальна товщина зрізуваного шару
Тема 20: технологія обробки заготовок деталей машин на стругальних, довбальних і протягувальних верстатах
Рисунок 20.1. Загальний вигляд довбального верстата
а) б)

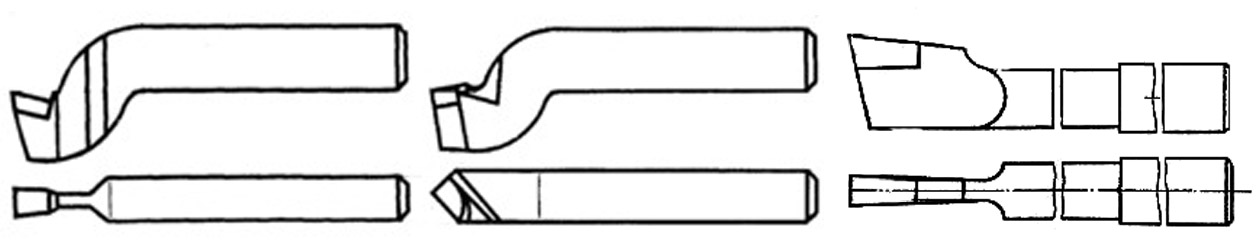

Рисунок 20.2. Різці: а – стругальні; б –довбальний
Рисунок 20.3. Типові поверхні, одержувані при струганні

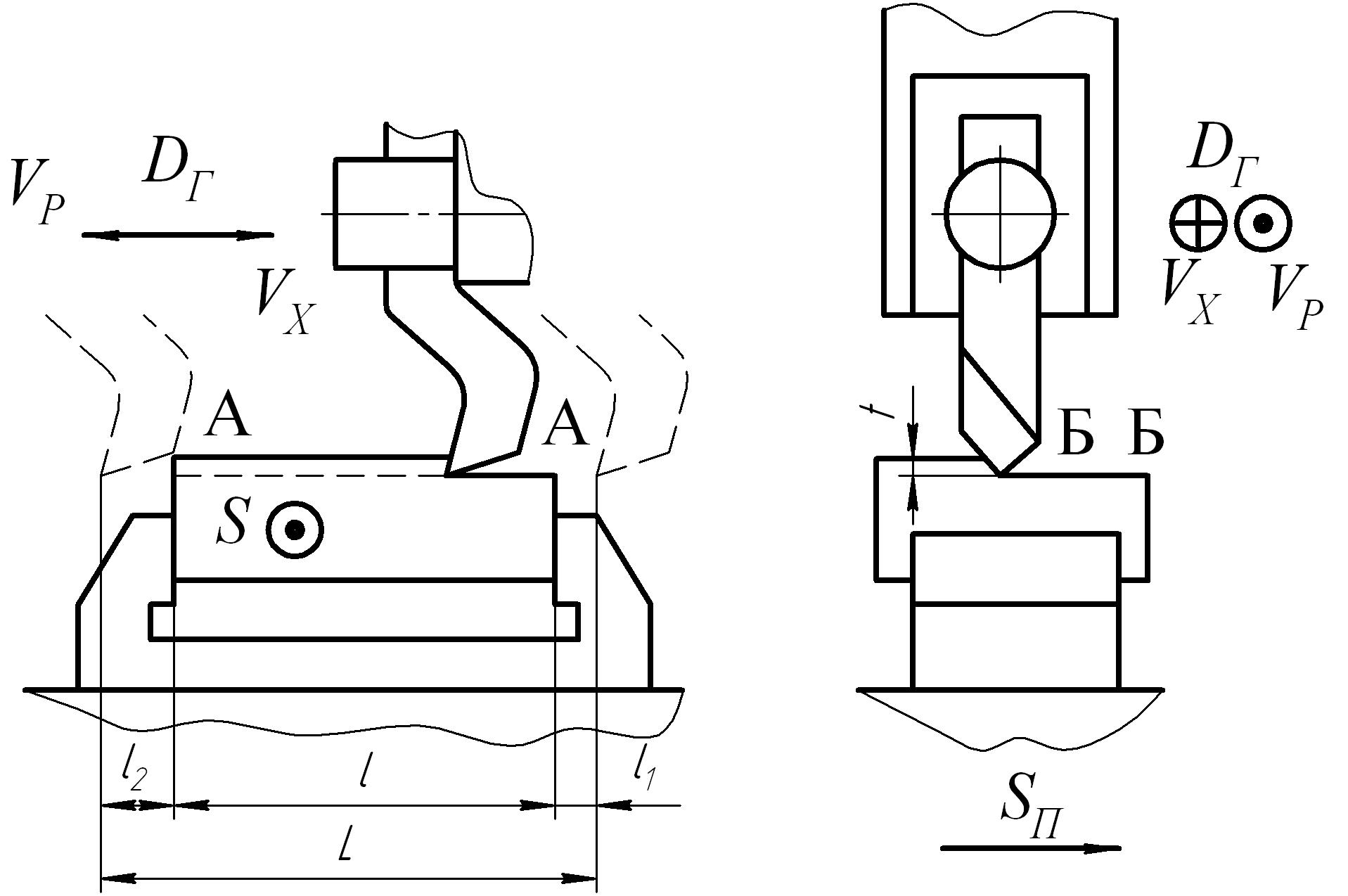

Рисунок 20.4. Схема стругання
Рисунок 20.5. Схеми руху при виконанні робіт на стругальних верстатах

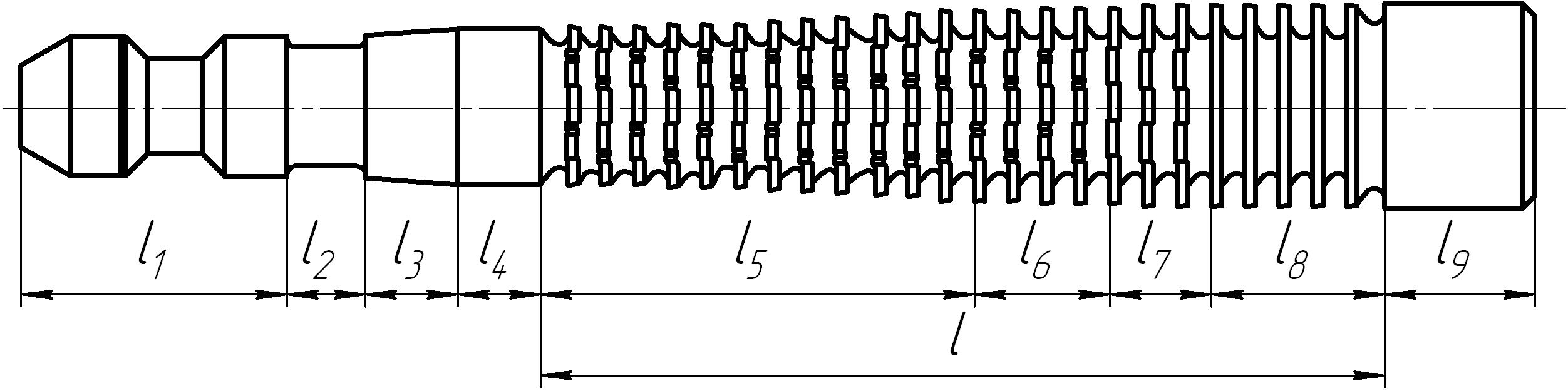

Рисунок 20.6. Основні параметри внутрішньої протяжки:
l – робоча довжина; l1 – передній хвостовик; l2 – шийка;
l3 – направляючий конус; l4 – передня направляюча частина;
l5 – чорнова частина; l6 – перехідна частина; l7 – чистова частина;
l8 – калібруючи частина; l9 – задня направляюча частина

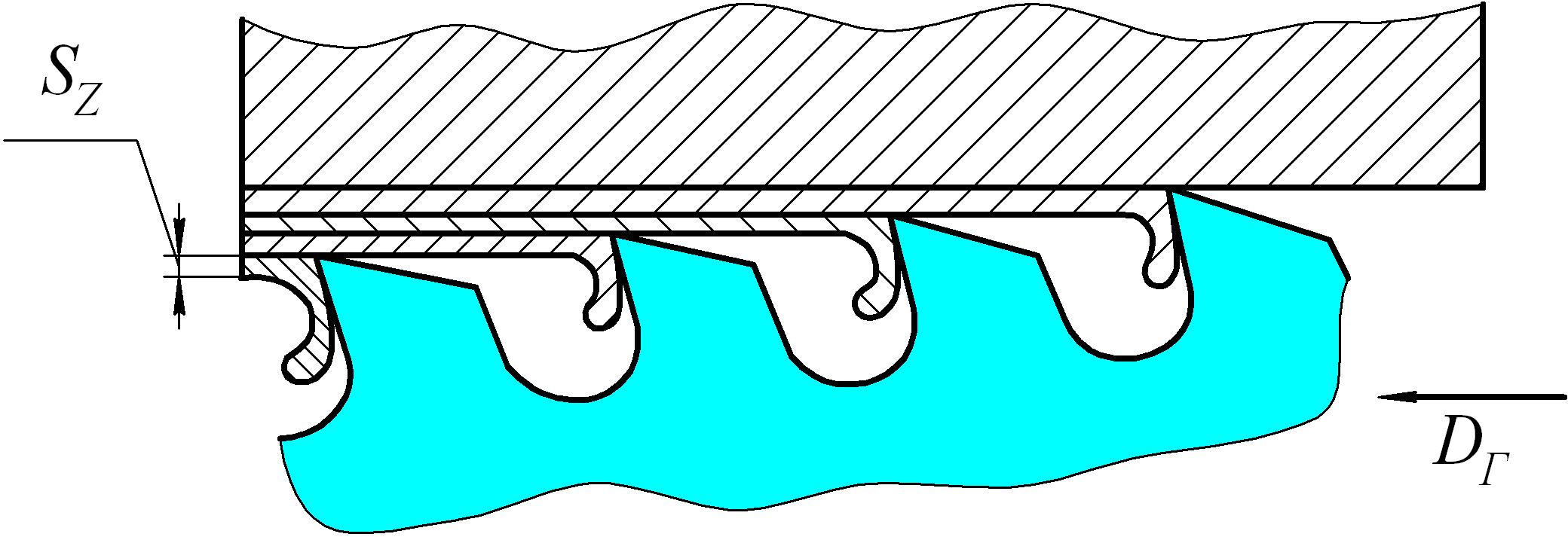

Рисунок 20.7. Зрізування припуску при протягуванні

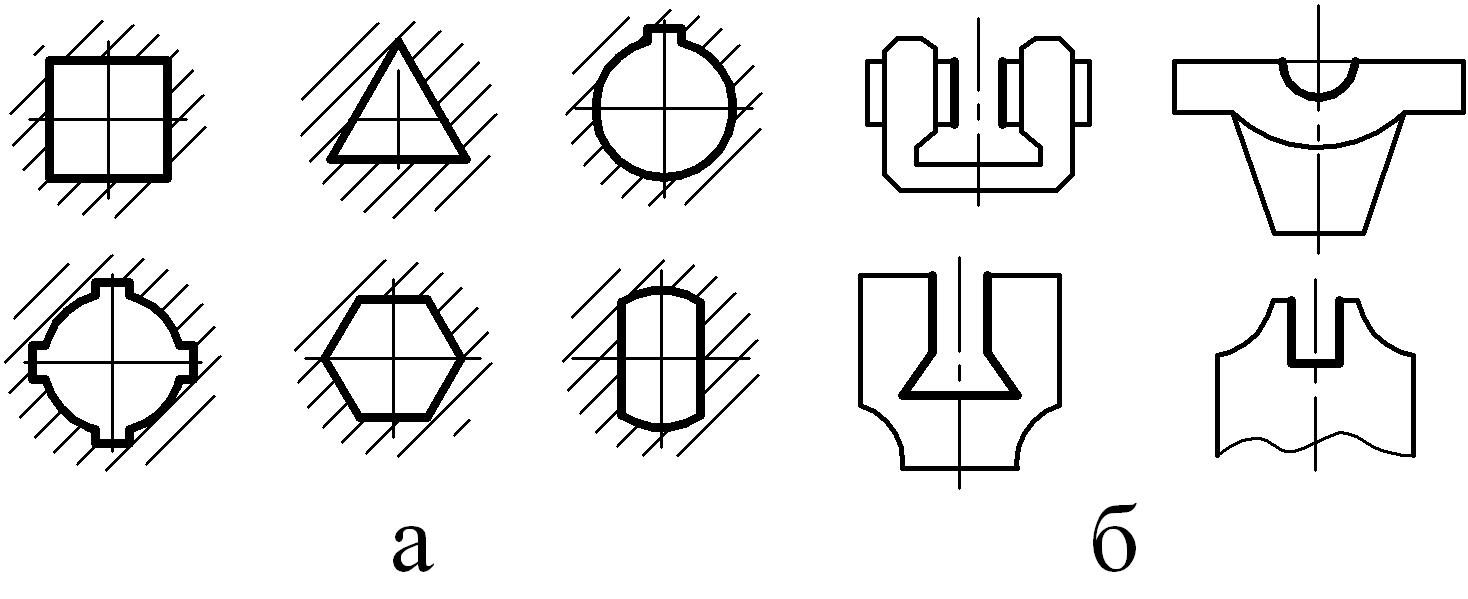

Рисунок 20.8. Приклади контурів поверхонь оброблюваних протяжками: а – внутрішніх, б – зовнішніх
Рисунок 20.9. Схеми обробки при протягуванні
Рисунок 20.10. Ріжучі кути в протяжці

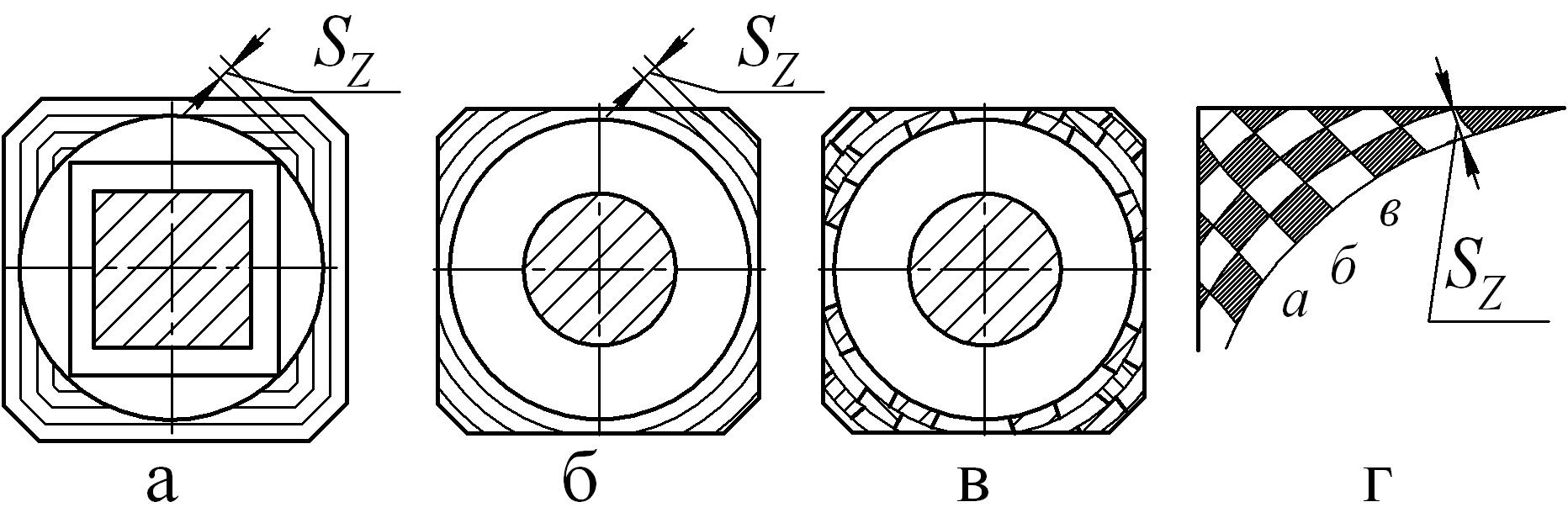

Рисунок 20.11. Схеми різання при протягуванні
