5. Выбор методов обработки и оборудования.
2.5.1. Обработка основных узлов изделия
Таблица 7
Наименование узла |
Конструкция |
Методы обработки |
Обработка борта |
|
Притачивание подкладки к срезу борта |
Обработка низа изделия обтачкой |
|
1.Обтачивания низа изделия 2.Притачивание подкладки
|
Обработка низа рукава |
|
1. Притачивание подкладки |

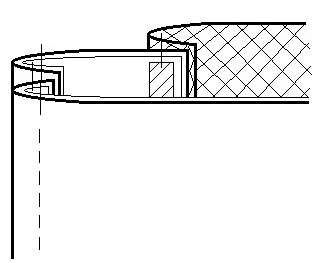

Соединение воротника с изделием |
|
1) Обтачивание воротника. 2) Втачивание нижнего воротника в горловину спинки. 3) Притачивание обтачки спинки к верхнему воротнику. 4) Притачивание подкладки к обтачке спинки. 5)Прокладывание отделочной строчки |
Выбор методов обработки
Таблица 8
Наименование машинных швов |
Конструкция шва |
Область применения |

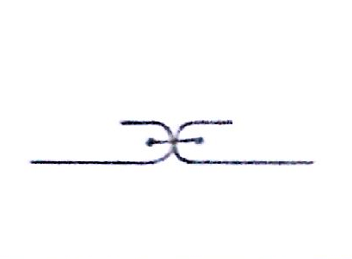

Стачной в разутюжку |
|
Стачивание боковых срезов спинки(рельефов) полочки(рельефов) плечевых срезов. |

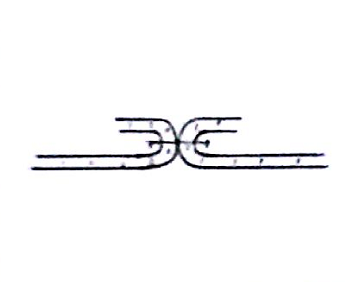

Стачной в разутюжку |
|
Стачивание передних и локтевых срезов рукава, стачивание подкладки
|
Стачивание в заутюжку |
|
Притачивание подкладки к подборту |
Стачной на ребро |
|
Стачивание подкладки. Втачивание рукавов в проймы |
Обтачной в раскол |
|
Обтачивание борта бодбортом |
2.5.2. Выбор оборудования Швейное оборудование для изготовления женского жакета.

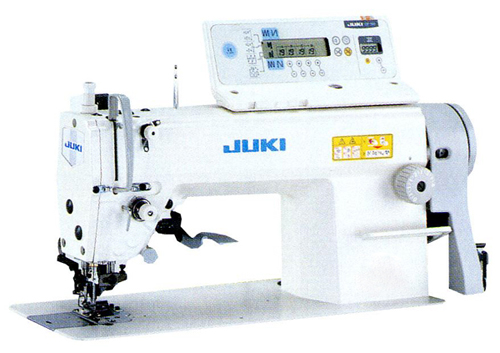

JukiDDL-9000BSSWB/AK118/SC920CN
Выполнение основных швов на деталях верха и подкладки (с учетом свойств обрабатываемых материалов и требований технологии). Высокоскоростная одноигольная универсальная промышленная швейная машина челночного стежка. Практичная и удобная конструкция: автоматическая смазка механизмов, оснащена сервоприводом, встроенным в головку машины, что является гарантией быстрого старта и останова
машины, четкого позиционирования, низкого уровня шума и вибраций, а также высокого качества пошиваемых изделий. Три автоматические функции: обрезка ниток, подъемник лапки, нитеотводчик. JukiDLM-5400-NF-7–для средних материалов.
Субмодель JukiDLM-5400-NF-7 использовалась для обработки основной ткани, Jack-8720 – для обработки подкладки.
Таблица 9
Параметры |
Модель |
JukiDDL-9000BSSWB/AK118/SC920CN |
|
Максимальная скорость шитья, об./мин |
5000стежков / мин |
Длина стежка, мм |
5 |
Высота хода игловодителя, мм |
30,7мм |
Высота подъема лапки, мм |
рукой 5.5; коленом 15; автоматически 8.5 |
Система иглы и номер (NM) |
DB&215;1(11)9 |
Рабочая зона, мм |
1000 |
Автоматическая обрезка нити |
+ |
Автоматический подъемник лапки |
+ |
Нитеотводчик |
------ |
Тип челнока |
Стандартный |
Система смазки |
Автоматическая смазка принудительного типа |
Тип привода |
400 Вт |
TW3-8BVTypical
Одноигольная машина челночного стежка с унисонной подачей материала для стачивания локтевых и передних срезов.
Швейная машина челночного стежка для средних и тяжелых материалов.
Диаметр цилиндрической платформы 62 мм для пошива изделий цилиндрической формы.
Имеется устройство окантовки края материала. Увеличенный горизонтальный челнок.
Модель |
Механизм подачи материала |
Применение (тип ткани) |
Максимальная скорость шитья |
Челнок |
Смазка |
Высота подъема лапки |
Максимальная длина стежка |
TW3-8BV |
Тройной транспортер |
Средние/тяжелые |
2200/мин |
Увеличенный горизонтальный |
Капельная |
8 мм |
6 мм |
Таблица
10
