Лекция №10 Балконы, лестницы, пандусы

План лекции:

1. Балконы.

1. Общие положения.

2. Конструктивные решения.

2. Лестницы.

3. Пандусы.

4. Технико-экономические показатели.

1. Балконы

1.1. Общие положения.

Балконы и лоджии представляют собой открытые приквартирные помещения, которые связывают внутренне пространство здания с внешним. Лоджии и балконы используют для отдыха на свежем воздухе, а также в хозяйственных целях.

Балкон – открытая площадка, примыкающая с одной стороны к наружной стене, а по остальным замкнутая ограждением высотой не менее 1м.

1.2. Конструктивные решения.

Конструкцию балкона образуют горизонтальная железобетонная плита, ограждение, гидроизоляция и пол. Иногда применяют дополнительные, поддерживающие плиту балкона элементы – подвески, стойки, стенки или консольные балки.

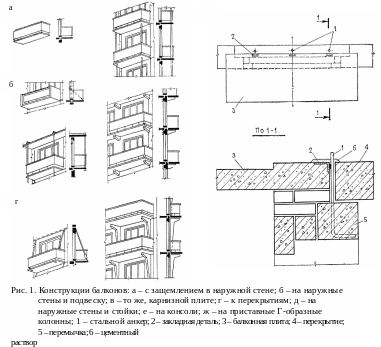

Плиту балкона проектируют как консольную или балочную с различным опиранием в зависимости от конструкции наружных стен дома и его конструктивной системы, рис. 1. Консольная плита передает на конструкции здания вертикальную реакции и опорный изгибающий момент. Восприятие этих усилий осуществляют различно в зависимости от строительной и конструктивной системы здания.

Ограждения балконов выполняют в виде б

2. Лестницы.

Лестницы предназначены для сообщения между этажами, а также аварийной эвакуации людей и обеспечения работы пожарных команд. Лестницы представляют собой несущие конструкции, состоящие из чередующихся наклонных ступенчатых элементов – маршей и горизонтальных плоскостных элементов – лестничных площадок. Для безопасности движения лестницы оборудуют вертикальными ограждениями.

По числу маршей: одно-, двух-, трехмаршевые, с забежными ступенями. Количество ступеней должно быть не более 18, минимум 3.

Лестницы размещают в специальных помещениях – лестничных клетках.

Минимальная ширина марша:

800мм – внутриквартирные;

900мм – в зданиях до трех этажей;

1050мм – в зданиях три и более этажей.

Минимальный зазор между маршами – 100мм (для пропуска пожарных рукавов).

Ширина площадок равна ширине марша (не менее 1200мм).

Габариты лестничной клетки определяются шириной (обеспечение эвакуации) и длиной (высота этажа).

При минимальной ширине 1050 и зазоре 100мм, минимальная ширина составляет 10502+100=2200мм.

Конструкции лестниц.

Разрезка лестниц:

1. из мелкоразмерных элементов (лестницы по косоурам).

2. марши и площадки.

3. марши с полуплощадками (в каркасных зданиях).

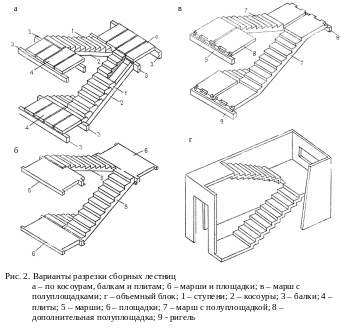

Варианты разрезки сборных лестниц представлены на рис. 2.

Деревянные лестницы представлены на рис. 3.

а

б

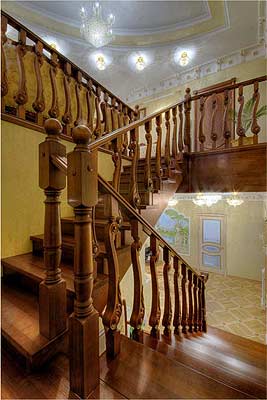

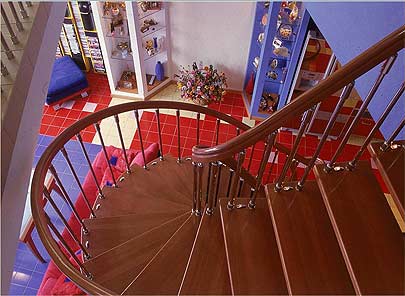

Рис. 3. Деревянные лестницы: а – лестница с площадкой и маршем; б – лестница с забежными ступенями.

4. Пандусы.

Пандусы – это лестницы, в которых марши по ступеням заменены плоскостями – дорожками с уклоном 1:8. Двигаться легче, но длина пути больше. Занимают много места, поэтому их чаще применяют на переходах при перепаде отметок полов от 1,5 до 2 м и в проходах зрительных залов с местами, расположенными амфитеатром.

Пандусы используются для сообщения между этажами. Это гладкий эвакуационный путь с уклоном 5-12^о, но имеет ступеней.

Виды пандусов: одномаршевые, 2-х-маршевые, прямые и криволинейные (из монолитного желзобетона). Пол пандуса должен иметь нескользкую поверхность. Ограждения высотой 0,9 м.

Внутренние и наружные пандусы представлены на рис. 4.

а

б

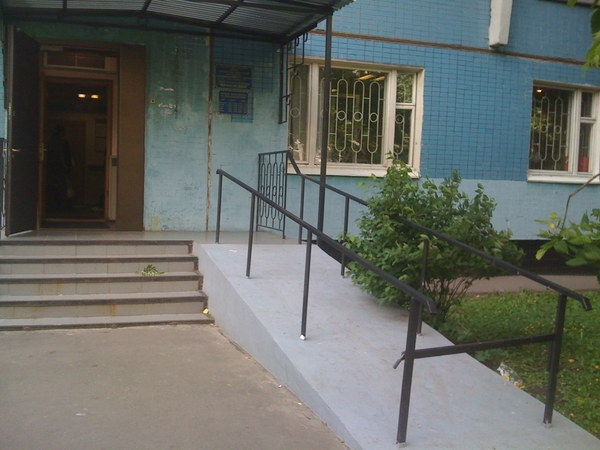

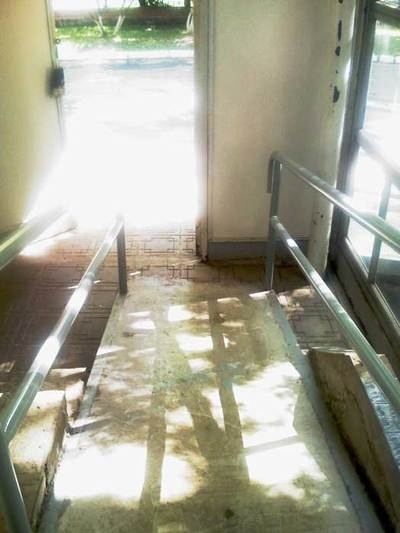

Рис. 4. Пандусы: а – наружный пандус; б – внутренний пандус.

4. Технико-экономические показатели

Удельный вес стоимости лестниц в общей стоимости здания не более 1,5%. Масса тоже небольшая – 1,6-2,5%. Стоимость лестниц различного конструктивного решения изменяется в пределах 20%. Поэтому замена более дорогих лестницами меньшей стоимости может дать общую экономию не больше 1,5х0,2 = 0,3% от стоимости здания. Значит стоимость в выборе типа лестниц неглавное. Более важен показатель трудоемкости. Трудоемкость устройства лестниц на стройке из целых маршей меньше, чем из штучных железобетонных или стальных конструктивных элементов, в 3-4 раза. Важным фактором в экономической оценке лестниц является их пространственная емкость в плане. Поэтому лестничные клетки надо проектировать минимально допустимой ширины и длины, со стенами минимально допустимой толщины по конструктивным и звукоизоляционным требованиям. За счет правильно выбранной толщины стен можно достичь снижения стоимости полезной площади на 0,9-1,3%.

При глубине лоджий до 1,0 м стоимость общей площади в среднем по дому увеличивается на 2%, а при глубине 1,7 м – на 4%.

В небольших квартирах увеличение стоимости более существенно – до 5-7%. Учитывая это, надо особенно осторожно относиться к проектированию лоджий в домах для районов с большим снежным покровом, с коротким летом и длинной зимой.
