Напряжённость режима работы генераторов. Нагрузочные и настроечные характеристики
От напряжённости режима зависят основные энергетические показатели генератора. В зависимости от величины тока входного электрода (сетки, базы) усилительного прибора различают несколько разновидностей режимов:
Недонапряжённый (слабо недонапряжённый или сильно недонапряжённый).
Критический.
Перенапряжённый (слабо перенапряжённый или сильно перенапряжённый).

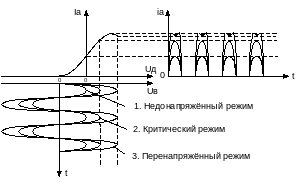

Напряжённость зависит от того, как сильно влияет входной ток на форму импульсов выходного тока. Рассмотрим для примера работу лампового генератора в классе В. При работе генератора колебаниями второго рода его выходной ток носит импульсный характер. Форма импульсов может быть разнообразной и зависит от величины токов сетки (или базы в транзисторном каскаде), то есть от напряжённости режима работы.
Недонапряжённый режим – характеризуется малым значением входных токов, когда они почти не влияют на форму импульсов выходного тока, форма импульсов косинусоидальная, остроконечная.
Критический режим – характеризуется увеличением входных токов, когда они начинают влиять на форму косинусоидальных импульсов выходного тока, которые имеют плоскую (притупленную) вершину.
Перенапряжённый режим – характеризуется большим значением тока электрода, когда он сильно влияет на форму импульсов выходного тока, которая уже не является косинусоидальной, а на вершине импульса появляется провал (впадина).
Нагрузочные характеристики
Нагрузочные характеристики – это зависимость основных энергетических показателей ГВВ от сопротивления нагрузки Rн.
Самым выгодным является критический или слабо перенапряжённый режим. Полезная мощность максимальна в критическом режиме, потребляемая мощность максимальна в слабо перенапряжённом режиме. Поэтому маломощные каскады желательно применять в критическом режиме, чтобы получить максимальный коэффициент усиления по мощности. В более мощных каскадах можно применять критический или слабо перенапряжённый для получения максимального КПД.
В перенапряжённом режиме энергетические характеристики ухудшаются, но будут лучше, чем в недонапряжённом.
Сильно недонапряжённый режим недопустим для работы генератора, так как рассеиваемая в виде тепла мощность может превысить максимально допустимую мощность прибора, и усилительный прибор может отказать.
Настроечные характеристики генераторов
Настроечная характеристика генератора – это зависимость напряжения и тока в цепях генератора от параметров контура индуктивности или ёмкости. Контур настраивается в резонанс на частоту напряжения возбуждения для получения максимальной полезной мощности. При сильной расстройке контура эквивалентное сопротивление сильно уменьшается, что может привести к работе генератора в сильно недонапряжённом режиме и, следовательно, к отказу усилительного прибора. Это недопустимо, поэтому при настройке контура уменьшают питающее напряжение до 70%.
Настройка контура осуществляется по приборам, включенным в цепи генератора, изменением индуктивности или ёмкости контура согласно графика и схемы.
