1 Элемент 5и-не.
.
1 элемент 4И-НЕ.
.
1 элемент 4И-НЕ.
.
1 элемент 2И-НЕ
Всего для построения схемы шифратора требуются: 1 элемент 5И-НЕ, 2 элемента 4И-НЕ и 1 элемент 2И-НЕ.
Подбираем микросхемы: по одной микросхеме КР1533ЛА2 (нет микросхем, содержащих элементы 5И-НЕ, поэтому вынуждены взять микросхему с элементом 8И-НЕ - см. пункт 23 из § 2.8), КР1533ЛА1 и КР1533ЛА3.

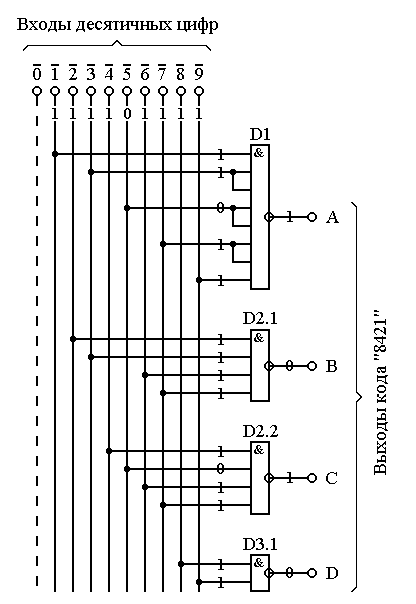

Строим схему шифратора в базисе И-НЕ (рис. 3.6).
Составляем перечень элементов к данной схеме:
Табл.
Поз. обозначение |
Наименование |
Кол. |
Примечание |
D1 |
КР1533ЛА2 |
1 |
|
D2 |
КР1533ЛА1 |
1 |
|
D3 |
КР1533ЛА3 |
1 |
3 элем. не использ. |
Выполним анализ работы шифратора в статическом режиме для преобразования какой-либо одной десятичной цифры.
Предположим, что шифратор должен закодировать (преобразовать в код) цифру 5. Для этого подадим активный сигнал 0 (здесь активным сигналом является 0, так как все входы инверсные) на вход этой цифры 5. На входах всех остальных цифр (шифратор не приоритетный) установим пассивные уровни логической 1. По схеме определяем, что на выходах формируется код 0101 (напомним: кодовые слова на выводах следует читать снизу вверх). Сравниваем полученный результат с таблицей истинности и делаем вывод: преобразование цифры 5 шифратор выполнил правильно. Для напоминания: полный анализ работы требует проверки всех вариантов, то есть в данном случае проверки правильности кодирования всех цифр.
Контрольные вопросы:
1. Чем в принципе отличаются двоичные и двоично-десятичные коды?
2. Какие сигналы называются активными, а какие – пассивными?
3. Какие функции выполняют шифраторы?
4. Какие функции выполняют дешифраторы?
Ответить на тестовые вопросы:
1. Какой сигнал называется активным?
A) Логический 0.
B) Его подача на вход цифрового устройства не может привести к срабатыванию этого устройства.
C) Сигнал повышенной мощности.
D) Его подача на вход цифрового устройства может привести к срабатыванию этого устройства.
2. Что такое шифратор?
Коммутирующее устройство, способное подключать любой из своих информационных входов к выходу.
Устройство, выполняющее сравнение двух двоичных кодов.
Устройство, выполняющее вычитание двух двоичных кодов.
Кодирующее устройство, выполняющее преобразование десятичных чисел в кодовые слова.
3. Задано изображение цифрового устройства.
Какой сигнал является активным для входа Е1 и почему?
Логическая 1, т.к. вход Е1 прямой.
Логическая 1, т.к. вход Е1 разрешающий.
Логический 0, т.к. вход Е1 инверсный.
Логический 0, т.к. вход Е1 прямой.
The glossary
Қазақша |
Орысша |
Ағылшынша |
|
дешифратор |
decoder
|
Тура шығыс |
|
direct output |
шифратор |
|
coder, encoder |
|
выход |
coder, encoder |
|
кодировать, шифровать |
coder, encoder |
Задание для СРС:
1. Системы счисления. Перевод чисел из одной системы счисления в другую.Л.1, стр.54
2. Понятия активного и пассивного сигналов. Способы статического управления.
.Л.1, стр.59.
3. Дешифраторы. ИМС дешифраторов. Основные положения, микросхемы, логическая структура. Л.1,стр.69.
Задание для СРСП
По индивидуальному заданию выполнить синтез и анализ работы шифратора и дешифратора.
