1. Структура и назначение основных узлов микропроцессора серии кр580.

Л.1, стр.159-170.

Задание для СРСП

  1. Перечислить основные узлы микропроцессорной системы, указать их назначение. Л.1, стр.159-170.

  2. Перечислить основные узлы микропроцессора КР580ВМ80А, указать их назначение. Л.1, стр.159-170.

  3. Какие форматы команд используются в микропроцессоре КР580ВМ80А? Какие указания должны содержаться в командах?

  4. Для чего используются дополнительные байты в командах двух- и трехбайтового формата?

  5. Указать основные языки программирования. В чем заключаются особенности применения этих языков?

  6. Какие программы называются линейными, как они размещаются в памяти?

  7. Разработать программу заданного вычисления по указанным условиям.

  8. Указать особенности программирования разветвляющихся и циклических процессов, работы с периферийными устройствами.

  9. Что такое микроконтроллеры?

Практическая работа №1 «Анализ работы логических элементов»

Цель работы:

  1. Закрепление знаний по логическим элементам: названия, выполняемые операции, условные графические изображения, микросхемы логических элементов.

  2. Закрепление практических навыков анализа работы логических элементов.

Литература:

Нсанов М.А. Цифровые устройства и микропроцессорные системы – Алматы, 2004, §§ 1.1, 1.2.

Подготовка к работе:

  1. Проработать темы "Общие сведения о цифровых сигналах и цифровых устройствах", "Общие сведения о логических элементах", в результате чего знать ответы на контрольные вопросы.

  2. Выполнить домашнее задание.

  3. Подготовить бланк отчета.

Исходные данные:

Каждому учащемуся выдается индивидуальная карточка со схемой ЦУ, построенная на логических элементах.

Задание:

  1. Указать название каждого элемента и какую операцию он выполняет.

  2. Выполнить анализ работы схемы в статическом режиме по заданным значениям входных сигналов: указать значения сигналов на входах и выходах всех элементов.

Содержание отчета:

  1. Заданная схема ЦУ, выполненная карандашом, по линейке и с соблюдением всех стандартов.

  2. Перечисление названий всех элементов схемы с указанием выполняемых ими функций.

Контрольные вопросы:

  1. Что представляют собой сигналы логического 0 и логической 1 в цифровых устройствах?

  2. Название, выполняемые операции, условное графическое изображение элементов НЕ, И, ИЛИ, И-НЕ, ИЛИ-НЕ.

  3. Уметь указать значение сигнала на выходе любого из перечисленных элементов при заданных значениях сигналов на его входах.

  4. Микросхемы логических элементов.

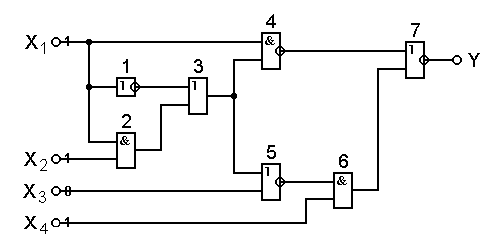

Вариант № 1

  1. Указать название каждого элемента и какую операцию он выполняет.

  1. Выполнить анализ работы схемы в статическом режиме по заданным значениям входных сигналов: указать значения сигналов на входах и выходах всех элементов.

Практическая работа №2 «Синтез и анализ работы кцу в базисе и,или,не»

Цель работы:

  1. Закрепление знаний по логическим элементам НЕ,И,ИЛИ: названия, выполняемые операции, условные графические изображения.

  2. Закрепление практических навыков синтеза и анализа работы схем ЦУ в базисе И,ИЛИ,НЕ.

Литература:

Нсанов М.А. Цифровые устройства и микропроцессорные системы – Алматы, 2004, §§ 2.1 – 2.3, 2.7, 2.8.

Подготовка к работе:

  1. Проработать темы: "Формы записи логических функций", "Минимизация логических функций методом Вейча", " Подбор микросхем, построение и анализ работы схем ЦУ в базисе И,ИЛИ,НЕ. Оценка качества схем ", в результате чего знать ответы на контрольные вопросы.

  2. Выполнить домашнее задание

  3. Подготовить бланк отчета.

Исходные данные:

Каждому учащемуся выдается индивидуальная карточка с таблицей истинности ЦУ (30 вариантов).

Задание:

  1. Записать СДНФ.

  2. Минимизировать это выражение методом Вейча (после объединения клеток показать результат преподавателю, а уже затем записать ответ).

  3. В полученной МДНФ определить требуемое количество элементов.

  4. Подобрать микросхемы.

  5. Начертить схему ЦУ и выполнить анализ ее работы для любой одной комбинации входных сигналов.

  6. Составить к этой схеме перечень элементов.

  7. *Оценить качество схемы (рассчитать аппаратурные затраты и задержку).

Содержание отчета:

Все записи, рисунки, таблицы и схемы, необходимые для решения поставленной задачи. Каждый этап работы должен иметь номер в соответствии с номером вопроса задания. Схемы обязательно выполняются карандашом, по линейке и с соблюдением всех стандартов.

Результат выполнения каждого пункта задания должен быть показан преподавателю для проверки.

Контрольные вопросы:

  1. Название, выполняемые операции, условное графическое изображение и смысл работы элементов: НЕ, И, ИЛИ.

  2. Уметь выполнять синтез и анализ работы схем ЦУ в базисе И,ИЛИ,НЕ по заданной таблице истинности.
