ВВЕДЕНИЕ
Пылеугольный котел ТКЗ-81 паропроизводительностью 420 т/ч имеет топку рассчитанную на сжигания каменных углей, имеет обычную призматическую форму с холодной воронкой и ориентирована на твердое шлакоудаление.
Этот котел ориентирован на работу с шаровыми барабанными углеразмольными мельницами. Пылеугольные горелки расположены в один ряд, по 6 шт. на фронтовой и задней стенках топки.
Весь пароперегреватель находится в горизонтальном газоходе, который вследствие этого стал длиннее. Увеличенное расстояние между топкой и опускным газоходом облегчает обслуживание горелок, расположенных на задней стене топочной камеры. Пароперегреватель состоит из вертикальных ширм, которые конструированы так, что все тубы одинаковой конфигурации размещены в одной плоскости почти вплотную друг к другу. Конвективная часть пороперегревателя состоит из вертикальных пакетов расположенных в верхнем перепускном газоходе, и имеет коридорное расположение труб.
При температуре перегретого пара 560 С температура метала в выходных змеевиках перегревателя близка к предельному для стали марки 12Х1МФ значению 595 С. надежности и долговечности такого перегревателя способствует его схема, при которой пар проходит последовательно через потолочные трубные панели (с компенсационными петлями), через ширмы, через первые и вторые по ходу дымовых газов конвективные трубные пакеты и нагревается до конечной температуры в конечных пакетах, омываемых наименее нагретыми газами. При такой схеме надежная работа пароперегревателя достигается без применения аустенитной стали.
Хвостовые поверхности нагрева размещаются в опускном газоходе и состоят из расположенных в рассечку горизонтальных трубных пакетов экономайзера, которые размещены в шахматном порядке и прикреплены к вертикальным стойкам, опирающихся на коллекторы, и двухступенчатого пятиходового трубчатого воздухоподогревателя. Высокий подогрев воздуха способствует улучшению подсушки влажных топлив.
1 Исходные данные
Котёл: ТКЗ-81, не газоплотный.
Номер топлива №35.
Давление перегретого
пара,
.
Температура
питательной воды,
Температура воздуха
на входе в котёл,
Тепловая мощность
котла,

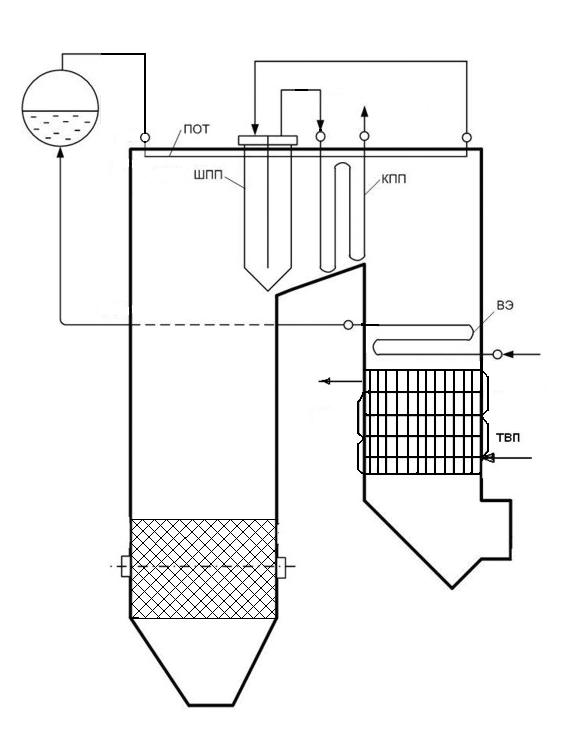

Рисунок 1 – Схема ТКЗ-81
Таблица 1- Геометрические параметры поверхностей нагрева
Поверхность нагрева
|
Величина
|
Тип котла ТКЗ-81 |
1 |
2 |
3 |
Топочная камера |
Паропроизводительность, т/ч |
420 |
|
Тип шлакоудаления |
ТШУ |
|
Индекс шлакоудаления |
1 |
|
Диаметр труб |
60 |
|
Толщина труб |
6 |
|
Шаг между трубами Sтр, мм |
64 |
|
Средняя высота горелок |
4,5 |
|
Расчетная высота горелок |
22 |
|
Ширина фронта котла |
14,1 |
|
Глубина топки |
7,6 |
|
Площадь стенок топки |
1140 |
|
Площадь потолка |
60 |
|
Площадь настенного РПП |
0 |
|
Площадь выходного окна |
139 |
|
Площадь ошипованных экранов |
191 |
|
Средняя высота РПП |
0 |
|
Объем топочной камеры |
2769 |
ШПП |
Диаметр труб |
42 |
|
Толщина труб |
5 |
|
Поперечный шаг |
670 |
|
Продольный шаг |
46 |
|
Высота ширм |
7,75 |
|
Глубина ширм |
2,68 |
|
Площадь выходного сечения |
105,1 |
|
Сечение для прохода газов |
121 |
|
Сечение для прохода пара |
0,24 |
|
Площадь поверхности нагрева |
1025 |
|
Число рядов по ходу газов |
20 |
|
Число рядов по ходу газов условие |
2 |
КПП |
Диаметр труб |
42 |
|
Толщина труб |
5 |
|
Тип пучка |
Коридорный |
|
Индекс типа пучка |
1 |
|
Число рядов по ходу газов |
24 |
|
Поперечный шаг |
80 |
|
Продольный шаг |
65 |
|
Сечение для прохода газов |
46,5 |
|
Сечение для прохода пара |
0,196 |
|
Площадь поверхности нагрева |
1968 |
ВЭ |
Диаметр труб |
28 |
|
Толщина труб |
4 |
|
Тип пучка |
Шахматный |
|
Индекс типа пучка |
2 |
|
Число рядов по ходу газов |
68 |
|
Поперечный шаг |
60 |
Продолжение таблицы 1 |
||
|
Продольный шаг |
50 |
|
Сечение для прохода газов
|
29,6 |
|
Площадь поверхности нагрева |
6900 |
ВП |
Тип ВП |
ТВП |
|
Индекс ВП |
1 |
|
Диаметр труб |
40 |
|
Толщина труб |
1,5 |
|
Поперечный шаг |
62 |
|
Продольный шаг |
40,5 |
|
Число рядов по ходу газов |
20 |
|
Число рядов по ходу газов условие |
2 |
|
Число ходов |
5 |
|
Сечение для прохода газов |
17,2 |
|
Сечение для прохода воздуха |
24,1 |
|
Площадь поверхности нагрева |
28920 |
|
Высота ВП |
14,8 |
|
Эквивалентный диаметр |
0 |
|
Доля сечения, омываемая газами |
0 |
|
Доля сечения, омываемая воздухом |
0 |
