15. Измерение сопротивлений

Для измерения сопротивлений следует вызвать Измерительный режим «Омметр» (рисунок 102).

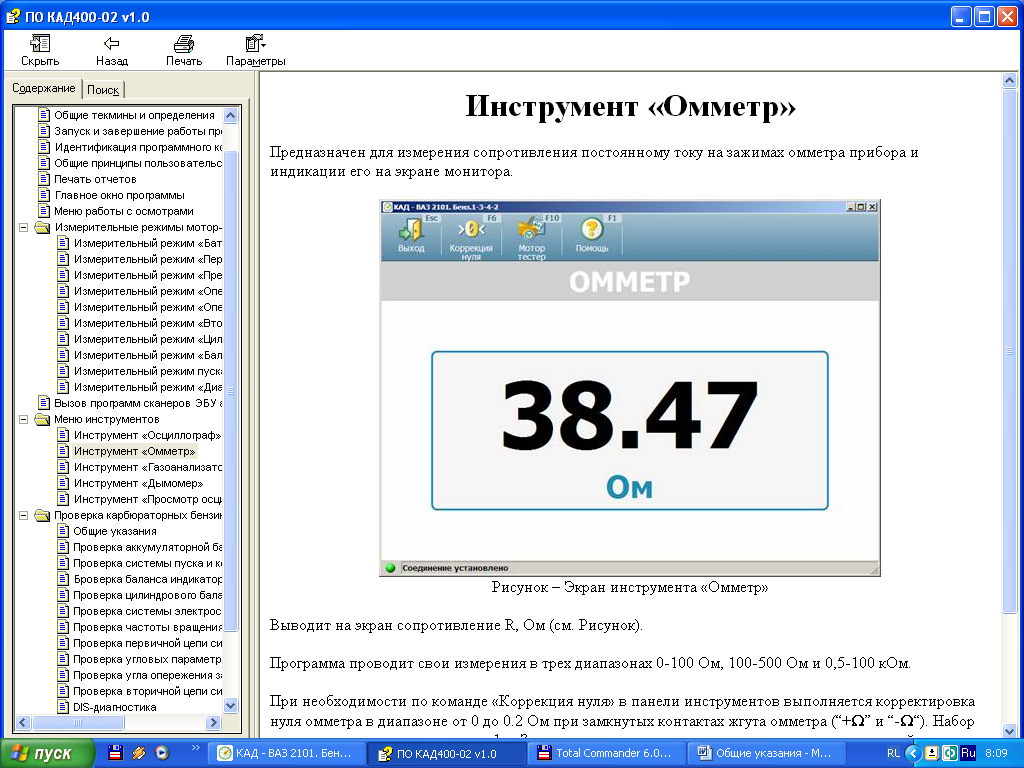

Рисунок 102 - Экран инструмента «Омметр».

Замкнуть между собой зажимы жгута омметра и выполнить коррекцию нуля.

Подключить измеряемый элемент (резистор, обмотка, диод, транзистор и т. д.) к зажимам жгута омметра и считать показания с монитора.

16. Работа с газоанализатором

Для вывода на экран и в сводку данных газового анализа необходимо подключить газоанализатор на вход 4 платы мультиплексора С104Н с помощью кабеля, входящего в комплект газоанализатора. Затем следует:

• подготовить газоанализатор к работе в соответствии с его паспортом;

• в меню «Инструменты» выбрать Инструмент «Газоанализатор» (рисунок 103);

• запустить газоанализатор  клавишей F4;

• считать показания с экрана;

• по окончании работы выключить газоанализатор.

Газоанализатор проводит коррекцию нуля автоматически, но, при необходимости, можно провести внеочередную коррекцию нуля.

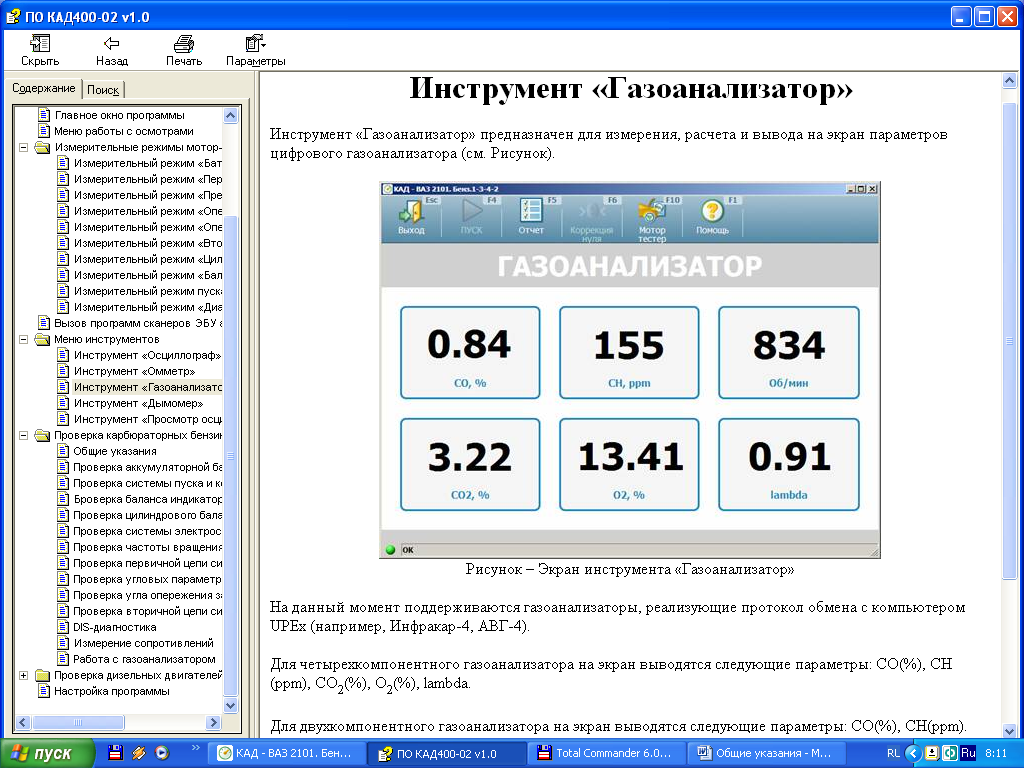

Рисунок 103 - Экран инструмента «Газоанализатор».
