Диапазон изменения скважности сигнала, % от 20 до 70
Давление подводимого топлива, МПа, не более 1,47
Давление слива. МПа 0.176 .. . 0.284
Допустимое кратковременное (не более 3 с) повышение давления
слива при резком сбросе газа, МПа до 0,589
Масса, кг, не более 1,2
14.4. Датчик приведенной частоты вращения дпо-зок
Датчик приведенной частоты вращения ДПО-ЗОК (рис. 14.4 и 14.5) установлен на ЗКП, получает привод от ротора. ВД и обеспечивает выполнение следующих функций:
управление по приведенной частоте вращения ротора ВД гидроцилиндрами клапанов перепуска воздуха за V и VI ступенями КВД;
выдачу в агрегат РНА-ЗОК командного давления р„0, пропорционального квадрату приведенной частоты вращения ротора ВД.
Агрегат представляет собой гидравлический датчик приведенной частоты с тахометрическим элементом, выполненным в одном узле с командным и исполнительным золотниками. Топливо высокого давления, необходимое для работы агрегата, подводится от качающего узла насоса-регулятора НР-ЗОКУ. Датчик имеет также гидравлическую связь с агрегатами РНА-ЗОК и ТД-ЗОК.
В датчик входят следующие узлы (см. рис. 14.2): тахометрический элемент с центробежным датчиком /74, множительным механизмом и поршнем рта 176, преобразующий постоянное давление топлива в давление р„0, пропорциональное квадрату приведенной частоты вращения ротора ВД; клапан постоянного давления 162, обеспечивающий работу агрегата РНА-ЗОК; клапан постоянного давления 164, обеспечивающий работу датчика ДПО-ЗОК; командный золотник 165 КПВ, управляющий исполнительным золотником 166; исполнительный золотник 166 КПВ; фильтр тонкой очистки топлива 161.
Основные технические данные дпо-зок Тип центробежный
Направление вращения _...„.. левое
Передаточное число 0,3593
Максимальная частота вращения, об/мин 3790± 18
Командное давление р„0 (перепад давлений над давлением в по- лостях слива), МПа 0.294 ... 1,617
Командное давление р,.± при изменении температуры воздуха от —60
до + 80°С (перепад давлений над давлением в полостях слива), МПа 0,196 ... 0.686
Приведенная частота закрытия КПВ. об/мин 3090 ± 54
Приведенная частота открытия КПВ. об/мин 30901эо
Приведенная частота открытия КПВ при резком сбросе газа,
об/мин, не менее 2875
Масса, кг. не более 6
14.5. Температурный датчик тд-зок

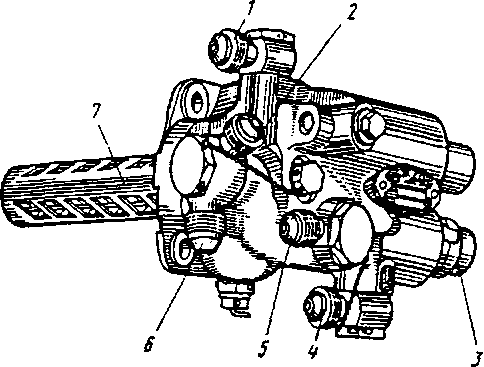

Рис.
14.6. Температурный датчик ТД-ЗОК: / —
штуцер для подвода воздуха на обогрев
корпуса термоэлемента; 2 — штуцер
слива топлива нз агрегата РНА-ЗОК:
3—фильтр
тонкой очистки топлива; А—штуцер
для подвода топлива высокого давления
от агрегата ДПО-ЗОК; 5—штуцер для
отвода топлива с командным давлением
/7,.«
к
агрегату ДПО-ЗОК; 6
—
штуцер для слива топлива нз вход в
агрегат НР-ЗОКУ; 7—корпус термоэлемента
Температурный датчик состоит из следующих элементов: дилатометрического термоэлемента, состоящего из молибденового стержня 138 (см. рис. 14.2) и стальной трубки 141, расположенных в стальном корпусе 140 термоэлемента; гидравлического преобразователя, состоящего из подающего 139 и приемного 137 сопел и дозирующего конца молибденового стержня 138; клапана постоянного давления 135 с термокомпенсатором 134 и фильтра тонкой очистки топлива 136.
