Вибір конвеєра для центрального ухилу пл.L2-1 гор.300м
Довжина виробки L=500 м, кут нахилу β = 10°. Вугілля на ухил надходить бункера, об’ємом 70м3 та продуктивністю 900т/год Схема надходження вантажопотоку дана на рис.
Рисунок Схема поступання вантажопотоків на конвеєр
Розрахункова експлуатаційна продуктивність дорівнює тій, що надходить на конвеєр з бункера, тобто Qэ7=Qэб=900т/год.
Вихідні дані для вибору конвеєра:
приймальна здатність Qк.пр. =5,8 м3/хв;
ширина стрічки В=800мм;
швидкість стрічки v=1,6м/с;
довжина виробки L=500м;
розрахункова експлуатаційна продуктивність Qэ7=900 т/год.
На основі цих даних обираємо конвеєр 3Л100У,довжиною 500м, так, як він найбільш раціонально задовольняє експлуатаційні потреби. Установлена потужність привода конвеєра Ny=550кВт, приймальна здатність Qк.пр. =16,8 м3/хв, швидкість руху стрічки v=2,5м/с, ширина стрічки В=1000мм.

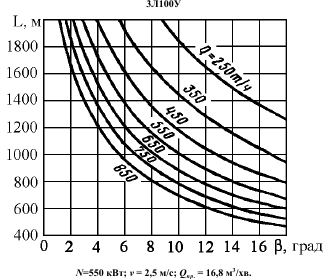

Рисунок Залежність довжини транспортування від експлуатаційної продуктивності та кута нахилу виробки для конвеєра 3Л100У
Таблиця .
Зведені результати вибору конвеєрів
Виробка |
Тип конвеєра |
Шири на стрічки В,мм |
Швид кість руху стрічки v,м/с |
Експлуа таційна продуктивність Qэ, т/год |
Потуж ність привода Ny,кВт |
Довжи на конве єра L,м |
Кут установ ки В, град. |
Конв.штр. 5-ї північно’ї лави |
2ЛТ80 |
800 |
2 |
246 |
110 |
1000 |
0 |
Конв.штр. 7-ї північно’ї лави |
2ЛТ80 |
800 |
2 |
246 |
110 |
1000 |
0 |
УПР-1 |
1ЛТП80 |
800 |
1,6 |
54 |
40 |
800+400 |
0 |
УПР-2 |
1ЛТП80 |
800 |
1,6 |
54 |
40 |
800+400 |
0 |
Ухил пл. m4-0гор.450м |
2Л80У-02 |
800 |
2 |
246 |
110 |
2*650 |
10 |
Ухил пл. m5-18гор.450м |
2ЛЛ100 |
800 |
2 |
455 |
165 |
2*1000 |
10 |
Конв.штрек |
1ЛТ100 |
1000 |
2,5 |
407 |
220 |
1300 |
0 |
Конв.кв. |
1ЛТ100 |
1000 |
2,2 |
407 |
220 |
400 |
0 |
Центр.ухил пл.l2-1 |
3Л100У |
800 |
2,5 |
900 |
550 |
500 |
10 |
РОЗРАХУНОК СТРІЧКОВОГО КОНВЕЄРА
Для розрахунку вибираємо найбільш навантажений конвеєр 3Л100У, розташований на ентральному ухилі (дані в табл. ).
Вихідні дані для розрахунку:
Qе – експлуатаційна продуктивність, Qе=900т/година;
L - довжина транспортування, L = 500м;
β - середній кут нахилу виробки, β = 10°;
Nу – установлена потужність двигунів, N = 550кВт .
Кінематична схема конвеєра наведена на рис.
Рисунок 12.18 Кінематична схема конвеєра 3Л100У
Погонна маса вантажу на стрічці конвеєра:
q=Qe/(3,6*v)=900/(3,6*2,5)=100кг/м.
Погонна вага роликоопор:
- навантаженої гілки q`=G`p/l`p= 22/1,2=18,3кг/м;
- порожньої гілки q``=G``p/l``p=19/2,4=7,9 кг/м;
де , G`p, G``p – маса обертових частин роликоопор, при діаметрі роликів 127 мм (див. додаток 2) G`p = 22 кг, G``p = 19 кг;
l`p ,l``p - відстань між роликоопорами на навантаженій і порожній вітках, l`p = 1,2 м, l``p = 2,4 м.
Визначимо орієнтовно погонну вагу стрічки за встановленою потужністю двигуна конвеєра:
- максимально можливе тягове зусилля, що може розвити привод конвеєра:
Woт=708* (Nу/v)=708*(550/2,5)=155760 Н,
де Nу – установлена потужність двигуна, Nу = 550 кВт.
- максимально можливий натяг конвеєрної стрічки:
Smax= Woт*(eαµ/ eαµ-1)=155760*(6,68/6,68-1)=183182,5 Н,
де α – кут обхвату приводних барабанів, α = 440° або 7,7 рад; μ – коефіцієнт зчеплення стрічки із приводним барабаном (вогнестійка обкладка, барабан без футеровки, виробка не примикає до очисного вибою) (див. додаток 2), μ = 0,25; eαµ – тяговий фактор, eαµ = 6,86.
За величиною Smax вибираємо тип конвеєрної стрічки (див. додаток 2 Таблиця2Д8):
i*Ϭ= (Smax*m)/B=(183182,5*8,5)/80=19463 Н/см,
i*Ϭ сумарне розривне зусилля всіх прокладок конвеєрної стрічки, Н/см;
i – число прокладок;
σ – розривне зусилля однієї прокладки, Н/см;
В – ширина стрічки, В = 80 см;
m – запас міцності конвеєрної стрічки, m = 8,5.
Попередньо приймаємо конвеєрну стрічку ЕР(300) із трьома тканинними прокладками, для якої σ = 9000 Н/см, а
i · σ = 3· 9000 = 27000 Н/см.
Погонна маса обраної нами стрічки становить q л=31,1 кг/м2 (див. додаток 2).
