Выбор оборудования на стороне первичного напряжения
Для установки на стороне первичного напряжения ГПП следует выбрать основное оборудование в соответствии с рис. 1: выключатели, разъединители, отделители, короткозамыкатели. При выборе оборудования следует учитывать факторы в соответствии с табл. 9. .
При выборе электрических аппаратов каталожные данные желаемого к установке аппарата сравниваются с расчетными данными, причем расчетные данные не должны превышать параметры, на которые аппарат рассчитан (каталожные)..
при определении термической устойчивости аппаратов к действию токов КЗ приведенное время можно принимать равным действительному времени без учета нагрева от апериодического тока (для зданий, приведенных в данном методическом пособии).
Одновременно с выбором коммутационных аппаратов необходимо указать тип привода к ним. Тип привода выбирается с учетом выбранного для подстанции источника оперативного тока (постоянного, переменного, выпрямленного). Все последующие решения в проекте, касающиеся не только оборудования, но и релейной защиты, автоматики, должны быть увязаны с характером принятых источников оперативного тока.
Пример. Выбрать основное оборудование на стороне первичного напряжения для ГПП, схема которой изображена на рис. 1.

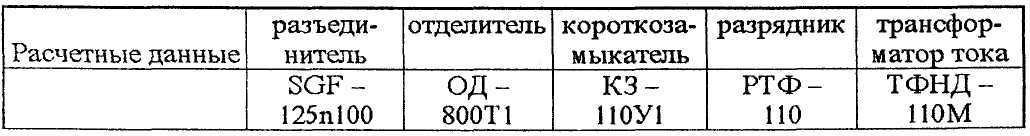

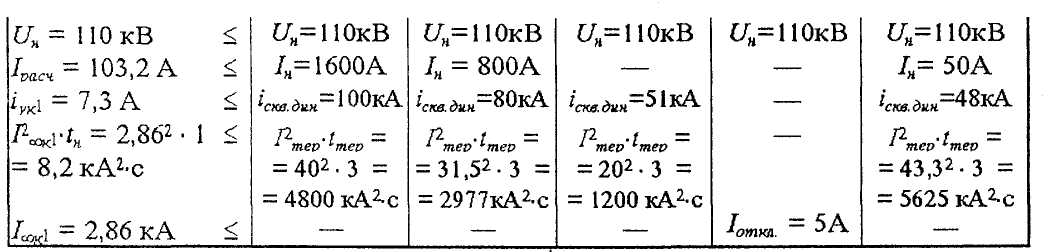

Выбор оборудования выполняется в виде таблицы .
Т
Выключатели
ВВ7-110-16/1600У1


Uн=110кВ
Iк=1600А
Iyт1=67кА
Iomn=16кА
Выбор оборудования на стороне вторичного напряжения
Для комплектования распределительного устройства вторичного напряжения нужно выбрать следующее оборудование: масляные выключатели, разъединители, трансформаторы тока, трансформаторы напряжения. Порядок выбора аналогичен (см. табл. 9 ниже). Выключатели выбираются для установки на вводе и межсекционные. Выключатели для отходящих линий при нагрузках на вводах до 1000 А принимаются такими же, что и для ввода. Трансформаторы тока выбираются для ввода. Трансформаторы тока и трансформаторы напряжения по вторичной нагрузке можно не выбирать, так как для выбора нет данных.
Тип распределительного устройства можно выбрать, пользуясь (6).

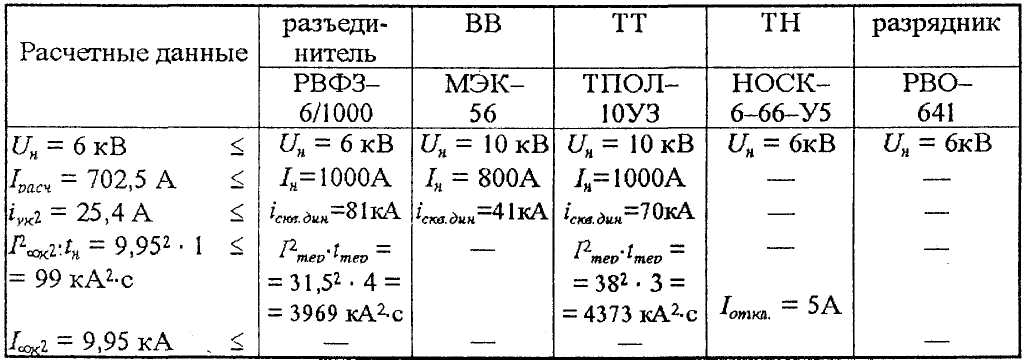

Таблица 9 - Выбор оборудования на стороне вторичного напряжения 6 кВ
В ыбор шин
Для распределительных устройств 6 кВ или 10 кВ следует выбирать алюминиевые шины. Медь применяется только в исключительных случаях, когда по условиям внешней среды использование алюминия невозможно.

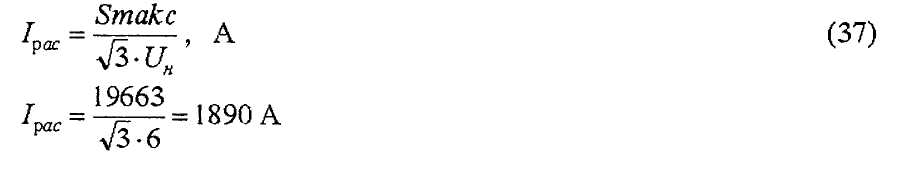

Сечение шин должно удовлетворять условию нагрева длительным током, а также условию термической и динамической устойчивости при протекании по шинам токов КЗ. Для распределительных устройств серии КРУ выбор шин сводится к проверке по вышеназванных условиям сечения, указанного в характеристике, принимаемый к установки ячейки. Сечение шин должно выбираться по условию нагрева током нагрузки послеаварийного режима.
Пример. Для схемы, приведенной на рис. 3, выбрать сечение шин вторичного напряжения.

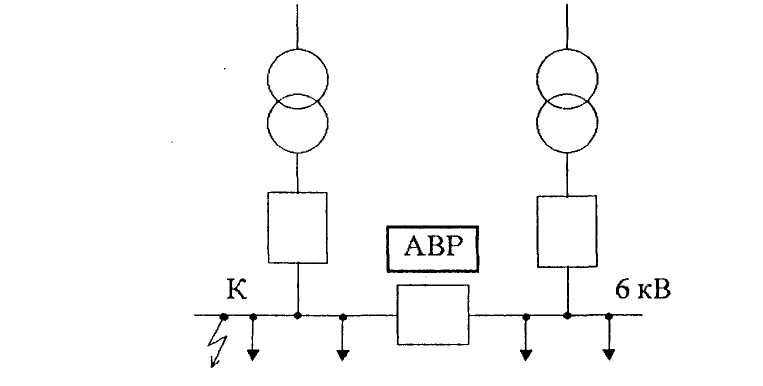

Рисунок 4 — схема для выбора шин.
2.7.2 Пользуясь [7, стр. 343] выбираем алюминиевые шины AT с размером полосы 120x8 сечением 960 мм2 и с допускаемым током 1900 А. Полоса установлена на ребро [см. рис. 5ниже]. Расстояние между опорными изоляторами (пролет) принимаем: j = 1000 мм. Расстояние между фазами а - 350 мм.

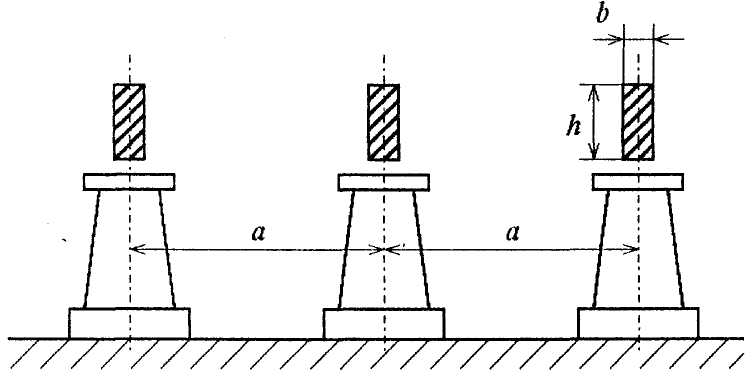

Рисунок 5 — расположение полос на изоляторах.
2.7.3 Проверяем шины на динамическую устойчивость к действию токов короткого замыкания.

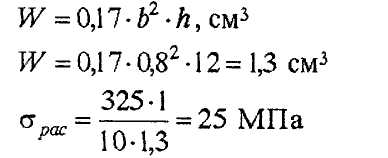

б) Определяем механическое напряжение в шинах:

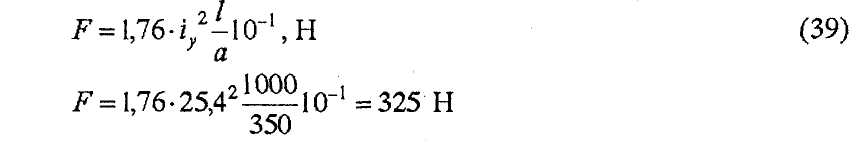

а) Усилие, действующее между фазами, при трехфазном КЗ:
где W — момент сопротивления шин.
Шины
сечением 120x8 удовлетворяют условию
динамической устойчивости,
так как
=
25
МПа
<
=65
МПа.
2.7.4 Проверяем шины на термическую устойчивость при протекании по ним тока КЗ.
где tn — приведенное время действия КЗ, с S — сечение шины, мм2
а) Для этого определяем значение Ак при КЗ.
По
кривой определяем температуру
=
80°С. Выбранные
шины удовлетворяют условию термической
устойчивости, так как
=
80°С <
=
200°С.
