Приложение Краткие справочные данные/

Таблица 1 - Справочные данные по диодам

Тип	Uобр max, В	Iпр max, мА	Uпр, В

Таблица 2 - Справочные данные по стабилитронам

Тип	Uст, В	Iст min, мА	Iст max, мА
КС156А	5.6 (5.04-6.16)	3	55
Д814А	8 (7-8.5)	3	40
Д814Д	13 (11.5-14)	3	24
Д818Е	9 (8.55-9.45)	3	33

Таблица 3 - Справочные данные по светодиодам

Тип	Uобр max, В	Iпр max, мА	Uпр, В
АЛ102	2	10	2.8 (при Iпр =5 мА)
АЛ307Б	2	20	2 (при Iпр =10 мА)

Часть вторая

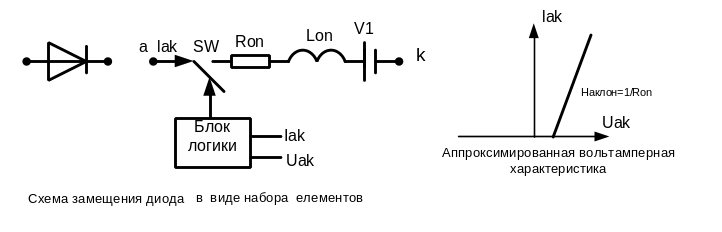

Пиктограмма полупроводникового диода

Модель диода представляет собой схему замещения и содержит резистор Ron, индуктивность Lon, источник постоянного напряжения V1, ключ SW. Управляет роботой ключа блок логики. При положительном напряжении на диоде происходит его срабатывание (включение) и через диод начинает протекать ток. Размыкание ключа (выключение) осуществляется при снижении до нуля тока, протекающего через диод. Параллельно диоду подключена демпфирующая цепь, называемая Snubber, состоящая из последовательно соединенных резистора R и емкости С. На пиктограмме диода имеются анод а и катод к, также порт, обозначенный m, в котором формируется векторный Simulink-сигнал из двух составляющих. Первая состветствует анадному току, вторая - напряжению на аноде.

Во вторй части необходимо провести исследования модели однотактного выпрямителя с RC- нагрузкой и измерить токи и напряжения на диоде и нагрузке.

Исходные данные для модели: Питающее переменное напряжения 220В с частотой 50Гц, нагрузка с сопротивлением 2Ом и индуктивностью 5мГн.

Запускаем MATLAB и вызываем два окна: окно обозревателя библиотеки Simulink Librarу Browser, окно модели – через File/New/Model. Расположены окна на рабочем столе. В левой части окна обозревателя следует закрыть дерево

Simulink, открыть дерево SimPowerSystems и активировать строку дерева Electrical Sources (источники электрической энергии). В правой части окна обозревателя откроется раздел Electrical Sources. С помощью ЛКМ нужно перетащить пиктограмму источника переменного напряжения AC Voltage Source в окно модели. Действуя аналогично, в окно модели поочередно перемещают пиктограмму последовательной RCL-цепи Series RCL Branch

из раздела Elements (электротехнические элементы), пиктограмму измерителя напряжения Voltage Measuremtnt и измерителя тока Current Measuremtnt из раздела Measuremtnts (измерительные и контрольные устройства). Из библиотеки Simulink - пиктограммы осциллографа Scope

из раздела Sinks (приемники и измерители сигналов) и Demux из раздела

Signal Routing (блоки определяющие маршрут сигналов). Блоки соединяем в схему (рис.2а). К информационному порту m диода подключается осциллограф

Scope через демультиплексор выделяющий из общего векторного Simulink- -сигнала два раздельных сигнала, выводимых на осциллограф. Осциллограф имеет 4 входа. Количество входов устанавливается вызовом в окне осциллографа Scope кнопкой Parameteps другого окна с именем Parameters Scope и закладкой General - общие параметры, где и устанавливается требуемое число осей.

В блоках настройки параметров производят установку питающего напряжения, сопротивление и индуктивность. Параметры насторойки диода приведены на рис.2б. Уменьшение сопротивления в демпфирующей цепи Snubber до 10-20Ом, приводит к появлению высочастотных колебаний. Изменение емкости, также может привести к появлению высокочастотных колебаний.

Необходимо посмотреть и проанализировать временные диаграммы процессов при различных сочетаниях параметров диода и нагрузки.

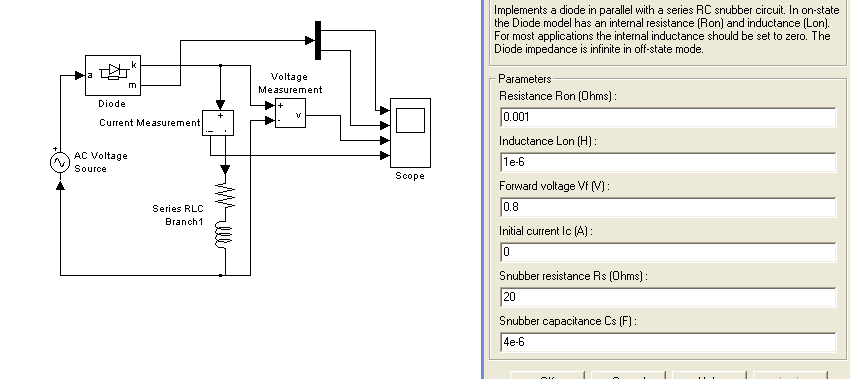

Рис.2 SPS-модель полупроводникового диода и окно настройки

параметров диода
