Приложение 16

МО и науки РФ УГАТУ Кафедры АТС, ТиТМ

Лабораторная работа Исследование усилий резания при точении

Студент _____________ _____________________ Группа______________ «___»______________г.

Данные по обрабатываемому материалу и инструменту.

Обрабатываемый материал		Марка инструментального материала	Геометрия режущей части резца
Марка	σв, кгс/мм2		D1	D2	D3	D4	D5	2φ

Протокол опытов

№ п/п	D, мм	n, об/мин	V, м/мин	S, мм/об	Рo		Мкр
					Показания прибора, µА	Н	Показания прибора, µА	Н·м

Построение графиков и : и в логарифмической системе координат.

Продолжение прил. 16

Расчет величины показателей степени х_р, х_м, у_р и у_м и коэффициентов С_р и С_м

№ п/п	Ро			Мкр
	Ср	хр	ур	См	хм	ум

Выводы.

Выполнил:

Проверил:

Приложение 17

МО и науки РФ УГАТУ Кафедры АТС, ТиТМ

Лабораторная работа Механическая обработка деталей на токарных, сверлильных и фрезерных станках

Студент __________________ __________________________ Группа ___________________ «____»__________________ г.

1. Эскиз детали

2. Эскизы инструментов

№ п.п.	Тип инструмента	Материал инструмента	Твердость НRС	ГОСТ

Выполнил:

Проверил:

Приложение 18

МО и науки РФ УГАТУ Кафедра ТиТМ

Лабораторная работа Испытание насосной установки Г48-22Н

Студент_______________ _______________________ Группа________________ «____»_______________г.

Величина	Размер-ность	Номер опыта
		1	2	3	4	5	…
1. Измеренные величины
1.1. Вакуум во всасывающей магистрали Рвс	атм
1.2. Давление перед фильтром грубой очистки Рн	атм
1.3. Давление после фильтра грубой очистки Рсист	атм
1.4. Давление в магистрали слива Рсл	атм
1.5. Давление перед теплообменником Ркл	атм
1.6. Температура масла t	°С
1.7. Показания частотомера f	Гц
1.8. Показания динамометра Ra	Кгс
1.9. Показания тахометра n	%
2. Расчетные величины
2.1. Расход масла через имитатор внешней нагрузки Qсист	л/мин
2.2. Частота вращения вала насоса ωн	1/с
2.3. Крутящий момент на валу насоса	Н·м
2.4. Мощность привода насосной установки Na	Вт
2.5. Полезная мощность насосной установки NН	Вт
2.6. Коэффициент полезного действия насосной установки ηН	-

Выполнил:

Проверил:

Приложение 19

МО и науки РФ УГАТУ Кафедра ТиТМ

Лабораторная работа Исследование эрозии легирующего электрода и прироста массы обрабатываемого образца в зависимости от времени обработки и технологических режимов электроискрового легирования

Студент_______________ _______________________ Группа________________ «____»_______________г.

Параметры процесса ЭИЛ

Наименование параметра	Марка материала образца	Марка материала электрода	Рабочий ток, А
			0,5	1,5	2,8
Удельное время легирования τ, мин/см2
Удельный расход массы электрода Δmа, мг
Удельный прирост массы образца Δmк, мг
Шероховатость покрытия Rа, мкм
Толщина покрытия h, мм
Сплошность покрытия, %
Производительность обработки П, см2/мин

График зависимость прироста массы образца от времени обработки на мягком (0,5 А) и грубом режимах ЭИЛ

Δ m^к,

мг

τ , мин

Продолжение прил. 19

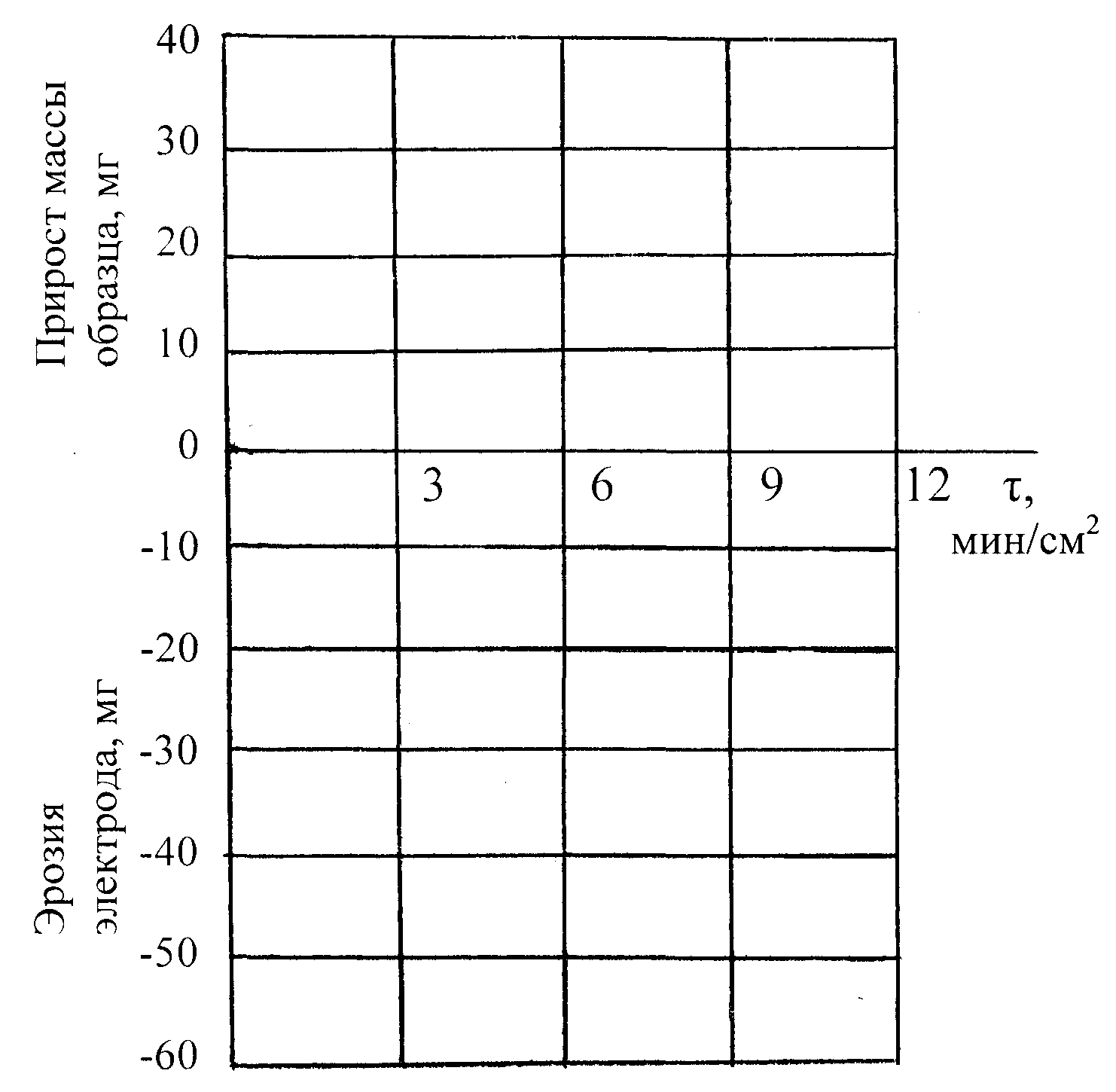

График зависимости прироста массы образца (сталь ) и расхода

легирующего электрода (марка ) от времени ЭИЛ на мягком (0,5 А);

среднем (1,5 А) и грубом (2,8 А) режимах

Выполнил:

Проверил:

Приложение 20

МО и науки РФ УГАТУ Кафедра ТиТМ

Лабораторная работа Изучение конструкции ЭЛАН-3 и подготовка установки к работе

Студент_______________ _______________________ Группа________________ «____»_______________г.

Данные оптимальных режимов резонансной частоты

Частота ультразвук. колебаний	Угол сдвига фазы, град.										Примечание
	0	36	72	108	144	180	216	252	288	324
1	2	3	4	5	6	7	8	9	10	11	12
22,5
22,0
21,5
21,0
20,5
20,0
19,5
19,0

Примечание: Направление сдвига фазы между напряжением ультразвукового генератора и импульсами технологического тока высокочастотного генератора от 0º до 360º.

Продолжение прил. 20

График изменения токов при изменении величины

угла сдвига фазы

1,3 1,2 1,1 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1

0 36 72 108 144 180 216 252 288 324

Угол сдвига фазы, град

Выводы:

Выполнил:

Проверил:

Приложение 21

МО и науки РФ УГАТУ Кафедра ТиТМ

Лабораторная работа Исследование влияния технологических режимов упрочнения на толщину и шероховатость наносимого износостойкого покрытия

Студент_______________ _______________________ Группа________________ «____»_______________г.

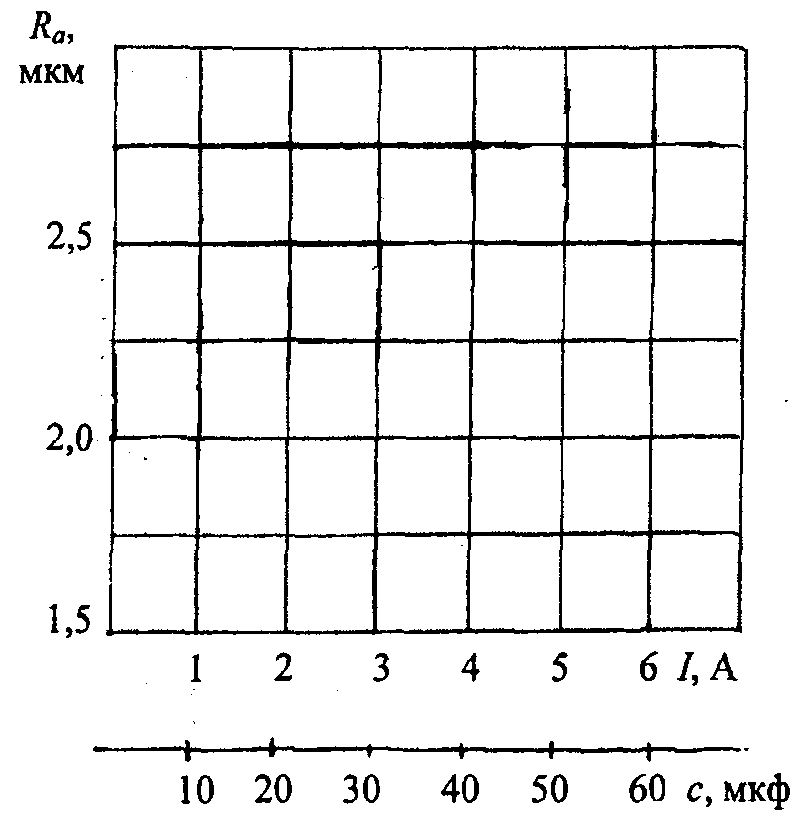

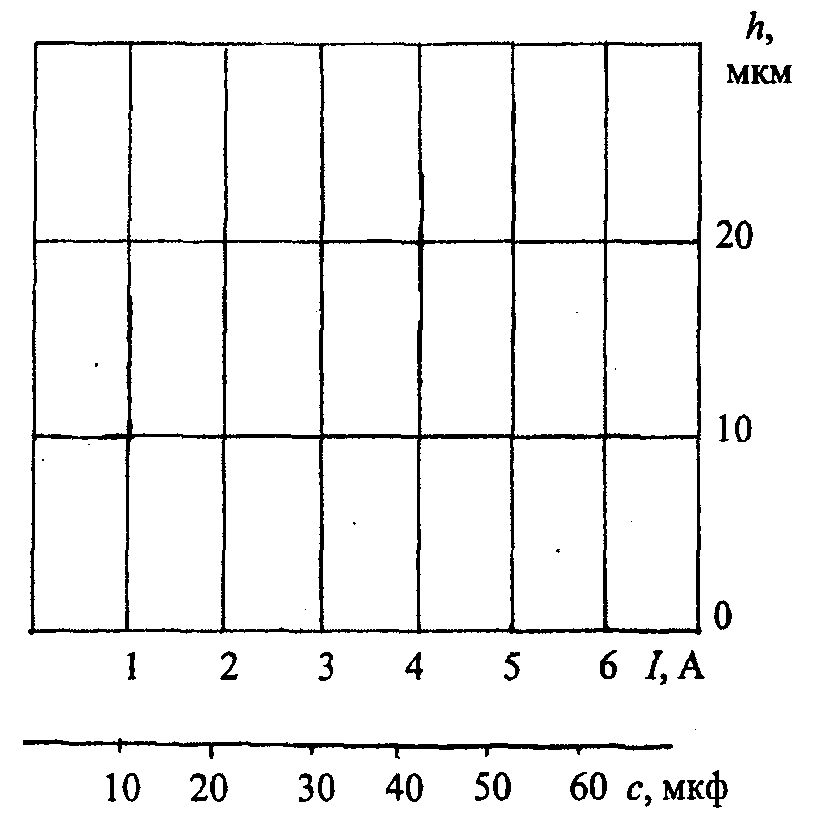

График зависимости шероховатости График зависимости толщины

напыленной поверхности напыленного слоя:

R_a от с; R_a от I h от с; h от I

Продолжение прил. 21

Влияние режимов протекания процесса электроакустического напыления-легирования

на шероховатость нанесенного покрытия и его толщину

Режим	Параметры напыления и их величины											Примечание
	с, мкф	U, В	fu, кГц	fу, кГц	φº, град.	l0, мм	l, мм	Ra0, мкм	Ra, мкм	hнап, мкм	Iр, А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Приложение 22

МО и науки РФ УГАТУ Кафедра ТиТМ

Лабораторная работа Влияние исходной шероховатости напыляемой поверхности на шероховатость износостойкого покрытия полученного методом электроакустического напыления-легирования

Студент_______________ _______________________ Группа________________ «____»_______________г.
