Конструкция универсального угломера лмт и миз

Универсальный угломер ЛМТ (рис.1.6) предназначается для измерения основных углов резца , ₁, , , ₁,  .

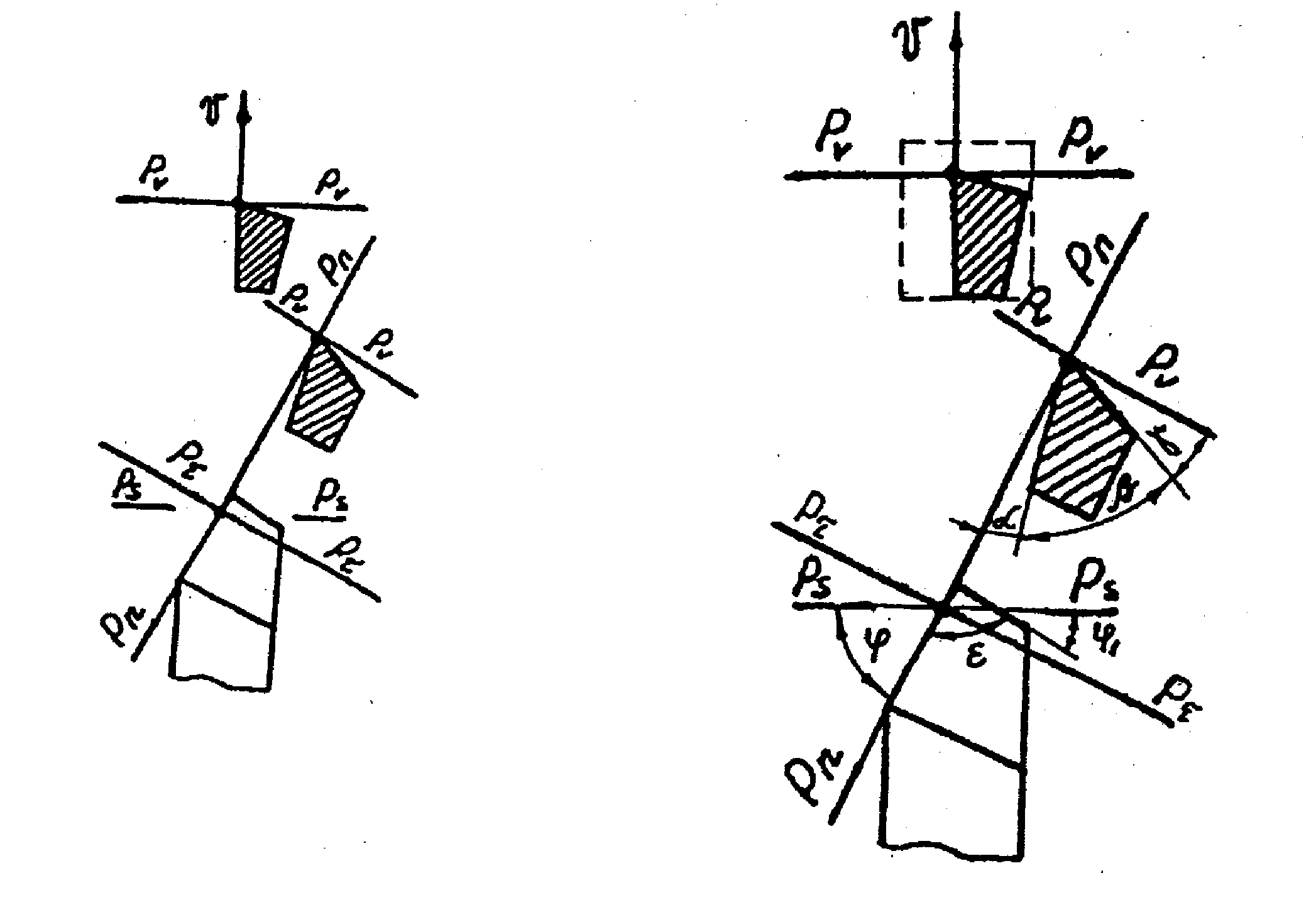

Рис. 1.5. Плоскости и геометрия резца

Угломер состоит из плиты 1 (служащей основной плоскостью), вертикальной стойки 2, на которой перемещается устройство, состоящее из блока 3 и трёх шкал с измерительными ножами 4. Шкальное устройство направляется по стойке по шпоночному пазу и при необходимости (после ослабления фиксатора 6) может поворачиваться вокруг оси стойки и фиксироваться в любом положении по высоте. Измерительные ножи шкальных устройств снабжены винтами, позволяющими фиксировать требуемое положение ножей по отношению к измеряемой плоскости. Основная плоскость угломера снабжена направляющей линейкой 5, служащей для правильной установки резца при измерении углов  и ₁.

Угломер конструкции МИЗ аналогичен рассмотренному (рис. 1.5). Он отличается компактностью и очень удобен для измерения углов резца в производственных условиях.

Измерение углов резца на угломере ЛМТ и МИЗ

На рис. 1.7 показаны приёмы измерения углов токарного прямого правого проходного резца на угломере ЛМТ.

Рис. 1.6. Универсальный угломер ЛМТ, применяемый для измерения:

а – углов γ и α; б – углов φ и φ₁; в – угла λ: 1 – основание; 2 – стойка; 3 – измерительный блок; 4 – измерительные линейки; 5 – направляющая линейка; 6 – фиксатор

Для измерения главного и вспомогательного углов в плане  и _ резец устанавливается на плите до соприкосновения с направляющей линейкой (рис. 1.4, б). Измерительный нож шкального устройства поворачивается до соприкосновения измерительного ножа в первом случае- с главной, а во втором- со вспомогательной режущей кромкой.

Значения угла  отсчитываются указателем измерительного ножа влево от «0», а угла ₁ –вправо от «0». Для измерения переднего угла  измерительный нож шкального блока настраивается перпендикулярно главной режущей кромке до соприкосновения с передней поверхностью резца (рис. 1.6, а). Отсчёт величины положительного угла  производится влево от «0», а отрицательного  – вправо от «0». При измерении заднего угла  настройка измерительного ножа аналогична настройке при измерении угла  (рис. 1.6, б). Измерительный нож при этом доводится до полного контакта с главной задней поверхностью. Значение угла  отсчитывается вправо от «0».

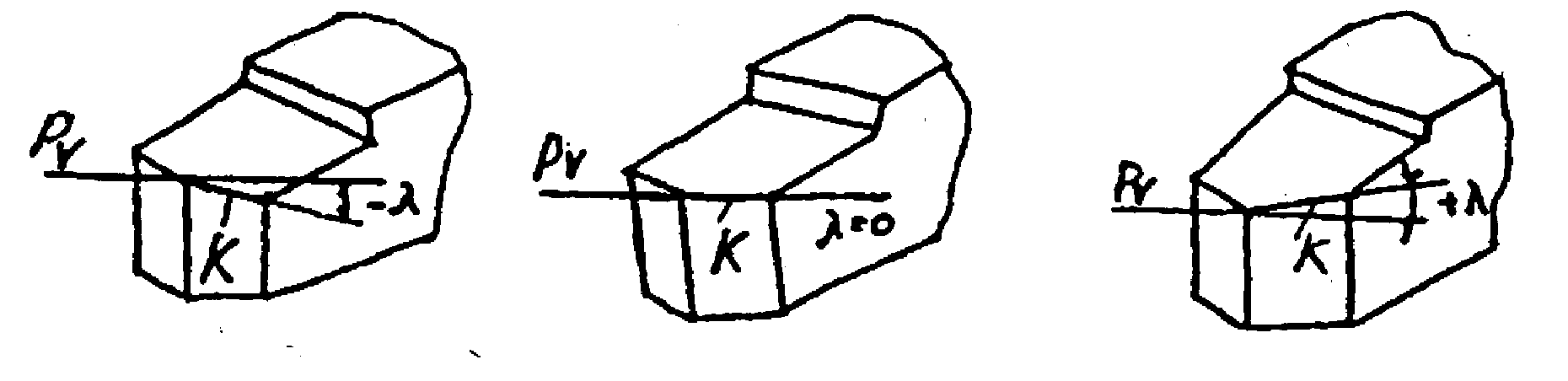

Для измерения угла наклона главной режущей кромки  шкальное устройство поворачивается на стойке в требуемое положение до соприкосновения измерительной плоскости ножа с вершиной резца (рис. 1.6, в). При повороте измерительного ножа до соприкосновения с главной режущей кромкой указатель фиксирует значение угла . Отсчёт угла  влево от «0» даёт его положительное значение, а вправо от «0» -его отрицательное значение.

Аналогичным образом производится замер углов , , , , ₁ и у других типов токарных резцов.

Измерение углов резца на угломере МИЗ аналогично рассмотренному выше (рис. 1.7).

Рис. 1.7. Настольный угломер конструкции МИЗ для измерения углов γ и α:

1 – основание; 2 – стойка; 3 – шкальное подвижное устройство; 4 – поворотная измерительная линейка с указателем; 5 и 6 – фиксаторы шкального устройства и измерительной линейки

Лабораторная работа № 1. Изучение конструкции

и геометрии токарных резцов

Цель и задачи работы – изучение конструктивных особенностей токарных резцов и их геометрии. В процессе работы приобрести аналоги измерения конструктивных и геометрических параметров режущей части резца. Выполнить отчет по работе (Приложение 1).
