Поверхности детали и координатные плоскости для определения углов резца
При точении различают следующие поверхности (рис.1.4): обрабатываемую поверхность, с которой снимают стружку (1); обработанную поверхность, полученную после снятия стружки (2); поверхность резания, образуемую непосредственно рабочей частью главной режущей кромки резца (3).
Для определения углов резца служат следующие координатные плоскости (рис. 1.4; 1.5): основная плоскость 4 (Рv) – плоскость, параллельная направлениям продольной и поперечной подач; плоскость резания 5 (Рn) – плоскость, касательная к поверхности резания и проходящая через главную режущую кромку резца; главная секущая плоскость – плоскость, перпендикулярная к проекции главной режущей кромки на основную плоскость; Рr (6) вспомогательная секущая плоскость – плоскость, перпендикулярная к проекции вспомогательной режущей кромки на основную плоскость Рr (7); рабочая плоскость Рs [24].

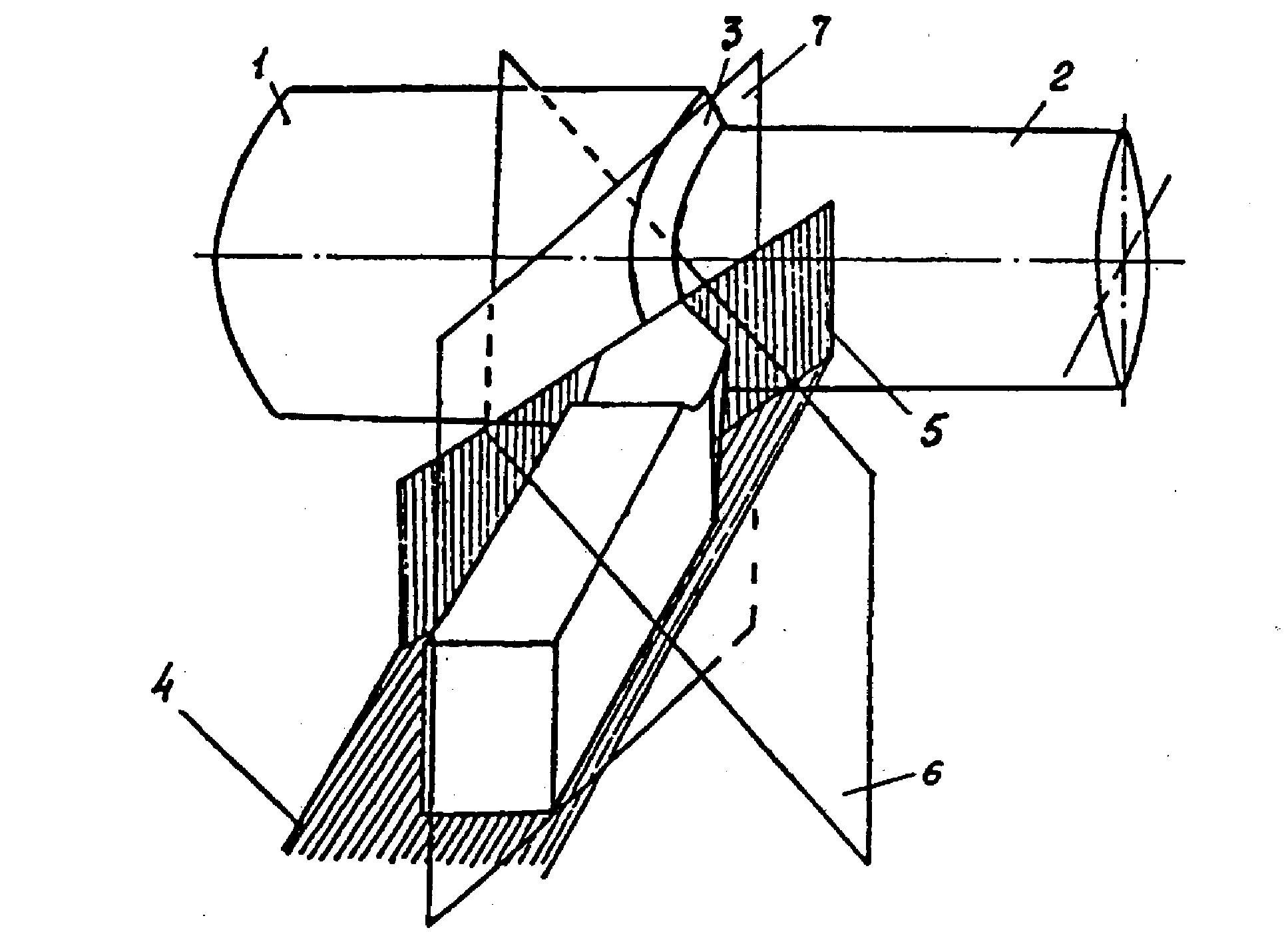

Рис. 1.4. Поверхности и плоскости
Геометрические элементы режущей части резца
Рассмотрим углы резца в статическом состоянии (рис. 1.5). В основной плоскости измеряют углы в плане:
– главный угол в плане – угол между проекцией главной режущей кромки на основную плоскость и направлением подачи;
1 – вспомогательный угол в плане – угол между проекцией вспомогательной режущей кромки на основную плоскость и направлением подачи;
– угол при вершине резца – угол между проекциями главной и вспомогательной режущих кромок на основную плоскость.
180. (1.1)
В главной секущей плоскости измеряют углы:
главный задний угол – угол между главной задней поверхностью и плоскостью резания;
передний угол – угол между передней поверхностью и плоскостью, перпендикулярной плоскости резания;
угол заострения – угол между передней и главной задней поверхностями резца;
угол резания – угол между передней поверхностью и плоскостью резания, т.е.
(1.2)
или
90. (1.3)
Во вспомогательной секущей плоскости измеряют углы:
– вспомогательный задний угол – угол между вспомогательной задней поверхностью и плоскостью, проходящей через вспомогательную режущую кромку перпендикулярно основной поверхности;
вспомогательный передний угол – угол между следом передней поверхности резца и следом плоскости, проходящей через вспомогательную режущую кромку параллельно основной поверхности.
В плоскости резания измеряется угол – угол наклона главной режущей кромки – угол, заключенный между главной режущей кромкой и плоскостью, проведенной через вершину резца параллельно основной поверхности.
Угол (рис. 1.3) считается положительным, когда вершина резца является наинизшей точкой режущей кромки; отрицательным, когда вершина резца является наивысшей точкой режущей кромки, и равным нулю, когда главная режущая кромка параллельна основной плоскости.
