25. Цикл газотурбинной установки с изохорным подводом теплоты

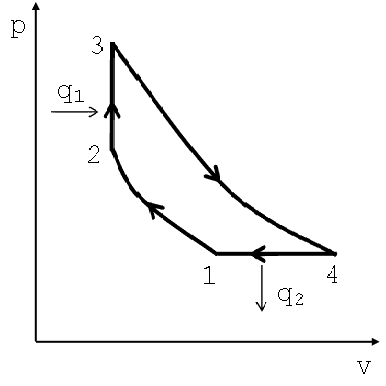

Теоретический цикл ГТУ с изохорным подводом теплоты (рис. 7.7) состоит из процесса адиабатного сжатия воздуха 1—2 в компрессоре, процесса изохорного подвода теплоты 2—3 в камере сгорания и процесса адиабатного расширения 3—4 продуктов сгорания в соплах газовой турбины. После преобразования кинетической энергии струи газа на рабочих лопатках и процесса отвода теплоты 4—1 от газа в окружающую среду при постоянном давлении р₁ цикл завершается.

Цикл газовой турбины с изохорным подводом теплоты характеризуется степенью повышения давления при сжатии   и степенью повышения давления при подводе теплоты  .

Можно показать, что  .

Исследование последнего выражения показывает, что термический к. п. д. ГТУ с изохорным подводом теплоты возрастает с увеличением β и λ.

Цикл ГТУ с подводом теплоты при v=const не получил широкого распространения из-за сложности конструкции камеры сгорания и ухудшения условий работы турбины в пульсирующем потоке продуктов сгорания.

26.Реальные газы.Фазовые переходы.

К реал.газам в ТД принято относить перегретые пары некот.жидкостей.Реал газ может быть сжижен(сконденсирован)или переведен в твердое состояние.Водяной пар-яв-ся основным рабочим телом паровых двигателей отопител-х и др устройств.К водяному пару при Р и Т,применяют в эл-энергеике ур-е Ван-дер-Вальса: ( где а,b-пост.для газа.Слагаемые 1м множителе учитываются влияние сил вз/д-ия молекул.Во 2м-вычитанием b-учит-ся влияние объема Vмол-л(для идеал.газа ур.Менд-Клайперона PV=RT,не учит-ся влияние сил вз/д-ия и V мол-л. Промежуточн состояние вещ-ва м/у состоянием реал.газа и жидкостью –наз-ют парообразным(паром).Превращение жидкости в пар предст-ет собой фазовый переход из 1го агрегатного состояния в др.ПРИМЕР такого фаз перех:процесс кипения жидкости с появлением влажного насыщенного пара и последующим переходом его в лишенный влаги сухой насыщ-й пар.ИЛИ обр. кипению процесс конденсации насыщ-го пара.(Во всех этих фаз-х перех. сущ связь м/у давлением и темп-рой).Одно из осн-х свойств сух насыщ пара заключ-ся в том,что дальнейший подвод тепл к нему приводит к возрастанию Т пара,т.е. переходу его в состояние перегретого пара,а отвод-в сост-е влажн насыщ-го пара.

27.Водяной пар.Т-Sдиагр.

Фаза I-газообр сост-е(перегретый пар,обладает св-вами реал газа).ФазаII-равновесное сост-е воды и насыщ вод пара(насыщ пар+жидк,2хфазное сост-е,область пароообраз-ия.III-обл,ограниченная изотермой ЕК(обл.жидк сост-ия(воды)).IV-тв.тело.Области III,II и II,I-отделены пограничными линиями АК и КД.Общая для левой АК и правой КД пограничн линиями или обл.(I-III) т.К обладает особенными св-вами и наз-ся критической.Она имеет пар-ры: , при которых кипящая вода переходит в перегретый пар⇨жидкая фаза воды не может сущ-ть при ,будучи нагретое до этой t,весь объем воды практически мгновенно должен превращ-ся в пар,вместе с тем пар,при давлениях больше,чем и при охлаждении до непоср-но превращ-ся в жидкость,минуя область влажн пара. .
