Глава XXI
ОБОРУДОВАНИЕ, ПРИМЕНЯЕМОЕ ДЛЯ КРЕПЛЕНИЯ СКВАЖИН
§ 1. Характеристика процесса крепления и назначение оборудования
Крепление стенок является конечной фазой строительства буровой скважины. Осуществляется оно колоннами обсадных труб, спускаемых в пробуренную скважину, затем в обсадную колонну закачивается цементный раствор, который вытесняется, через ее нижнюю часть — башмак или отверстия в колонне в затрубное пространство до определенной высоты под давлением продав очной жидкости (воды или глинистого раствора). Продавочная жидкость нагнетается вслед за столбом цементного раствора. Для осуществления этого процесса применяют цементпосмеситсльные машины и цементировочные агрегаты.
Цементирование скважин является очень ответственным, кратковременным, периодическим процессом, занимающим несколько-часоп и повторяющимся за время бурения скважины столько раз, сколько колонн спускается.
При осложнениях, возникающих во время бурения, -иногда осуществляют заливку отдельных интервалов цементом. Количество закачиваемого цементного раствора или жидкости зависит от конструкции скважин и может изменяться в широких пределах от 5 —10 м3 до 300л.3 и более. Время закачки ограничивается сроком схватывания цемента. Для обеспечения закачки больших количеств раствора цементносмесительные машины и агрегаты блокируют в группы (рис. XXJ-1),
Производительность одной цементносмесительной машины и агрегата составляет от 10 до 60 л/сек. Цементировочное оборудование не входит в комплект буровой установки, а доставляется на буровую по мере надобности. Оно обычно предназначается для обслуживания нескольких бурящихся скважин в определенном районе.
Так как время цементирования во много раз меньше времени пребывания цементировочного оборудования в пути, то это оборудование
461
выполняется приспособленным для быстрой перевозки: самоходным на колесном ходу; прицепным па платформах или салазках; плавучим па баржах для работы на воде.
|
|
ЦА |
§ |
— |
и |

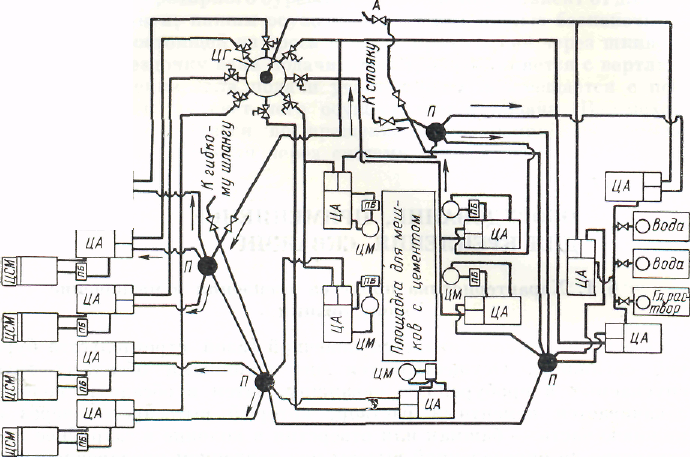

Рис. XXI-1. Схема расположения и обвязки цементировочных агрегатов и машин.
ЦГ — головка; ДА — агрегат; ДОМ — смесительная машина; ДМ — мешалка; 11 —«паук»; ПБ приемный бачок; А — крап для разобщения линии при затворении цемента.
§ 2. Цсментиосмесительные машины
Цементносмесительныс машины предназначены для транспортировки сухого цемента, подготовки и приготовления цементного раствора определенной консистенции.

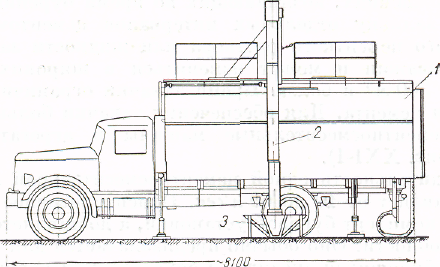

Рис. XX1-2. Ц-ементно'смесительная машина. 1 — бункер; 2 -~ загрузочный шнек; з — приемная воронка.

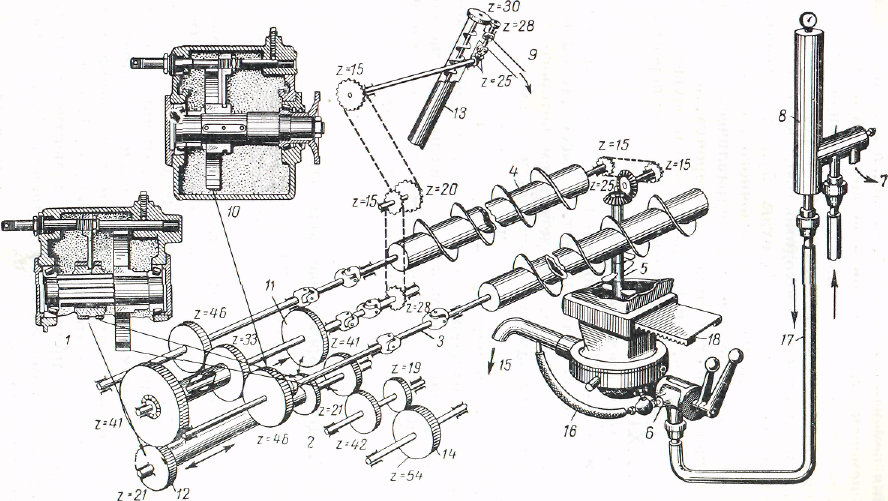

Рис. XX1-3. Кинематическая схема цементносмесительной машины.
1 — коробка скоростей; г, 14 — передача от коробки отбора мощности; а — карданный вал; 4 — шнек горизонтальный; 5 —шнек вертикальный; 6 —смеситель гидравлический; 7 —линия отвода избыточной воды; 8 —резервуар; 9, 13 — загрузочный шнек; 10 — коробка привода первого шнека; 11 — привод загрузочного шнека; 12 — передача привода шнеков; 7,5 -- крап олива цементного раствора; 16 — шланг подвода добавочной воды; 17 — напорная линия; 18 —
задвижка.
Цементяосмеснтельная машина (рис. XXI-2) состоит из бункера емкостью 10—25 м'3, смонтированного на шасси автомашины; устройства для подачи и дозировки сухого цемента и смесительного устройства, в котором приготовляется цементный раствор. Вода, потребная для приготовления цементного раствора, подается насосом, установленным либо на цементносмесительной машине, либо на цементиро-ночном агрегате, работающем совместно с этой машиной.
Количество цемента, загружаемого в бункера, определяется грузоподъемностью машины и ее проходимостью. Обычно это составляет 25—50% от полной емкости. Загрузка буккера цементом на буровой осуществляется с помощью загрузочного шнека, для привода которого применяется ценная или гидравлическая передача. В нижней части шнека имеется приемная воронка, а в верхней расположен поворотный шнек, с помощью которого осуществляется загрузка цемента поочередно в различные бункера без перестановки транспортера (рис. XXJ-3).
Цементная смесь приготовляется в гидравлическом смесителе, куда под давлением 0,6—1 Мн/м2 подается насосом вода, а с помощью вертикального шнека сухой цемент. В смесительной камере возникает небольшое разряжение, под действием которого цемент поступает из бункера в эту камеру, смешивается с водой и выбрасывается через сливной кран. Для регулирования количества воды, поступающей в смеситель, применяются насадки различного сечения, которые размещаются во вращающемся магазине. Поворотом рычага устанавливают и закрепляют зажимом любую из насадок магазина.
Смесительные машины иногда используют и для приготовления глинистого раствора из глинопорошков, смеси песка с цементом, утяжелителей и т. д.
