§ 5. Колонковые долота
Колонковые долота предназначены для бурения скважин с отбором образцов породы — кернов. Разбуривание забоя осуществляется по кольцу, остающийся в центре скважины целик породы—керн
43
входит в керноприемное устройство долота, отрывается от забоя и извлекается на поверхность.
Колонковое долото состоит из следующих основных частей:
бурильной головки, служащей для обуривания керна и явля ющейся собственно долотом (применяются бурильные головки ло пастного типа — для мягких пород; шарошечные — для твердых пород и алмазные — для пород всех категорий);
кернодержателя, предназначенного для отрыва и удержания керна при его подъеме;
3) колонковой трубы, принимающей и сохраняющей керн; >4) клапана для выхода жидкости из колонковой трубы;
1'5) корпуса, передающего вращение и вертикальную нагрузку бурильной головке и служащего трубопроводом для подачи промывочной жидкости на забой.

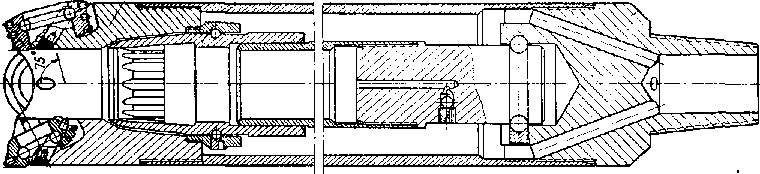

Рис. 1-21. Колонковое долото с несъемной грунтоноской для роторного бурения.
По способу извлечения с забоя применяются долота с несъемной колонковой трубой — грунтоноской (рис. 1-21) и колонковые долота со съемной грунтоноской (рис. 1-22).
В зависимости от способа бурения применяются различные конструкции колонковых долот: для роторного бурения — колонковые долота с керпоприемной трубой, смонтированной в корпусе на подшипнике; для турбинного бурения — колонковые долота со съемной грунтоноской, скрепленной с невращающимся корпусом турбобура (рис. 1-23). Турбобур в сочетании с колонковым долотом называют турбодолотом. Основное отличие турбодолота от колонкового долота, применяемого для роторного бурения, заключается в том, что бурильная головка присоединяется к вращающемуся пустотелому валу ротора турбодолота, внутри которого размещается грунтоноска.
Грунтоноска соединяется и висит на невращающемся корпусе турбобура. Поэтому между корпусом и грунтоноской не устанавливается подшипник, как в колонковых долотах, применяемых для роторною бурения.
Пустотелый вал турбодолота выполняет роль корпуса, внутрь которого вставляется грунтоноска с кернодсржателем. Керноприем-
44
нал труба прижимается к своему седлу за счет перепада давления в верхней и нижней частях трубобура.
Для извлечения грунтоноски из колонкового долота внутрь колонны бурильных труб на тросе с лебедки спускается ловитель, которым захватывается за верхнюю головку грунтоноска и при подъеме срывается с седла. Затем ловитель тросом извлекается вместе с грунтоноской и находящимся в ней керном на поверхность, а в скважину свободно бросается новая грунтоноска.
Съемная грунтоноска для роторных колонковых долот отличается от съемных грунтоносок турбодолот наличием подвеспого подшип-

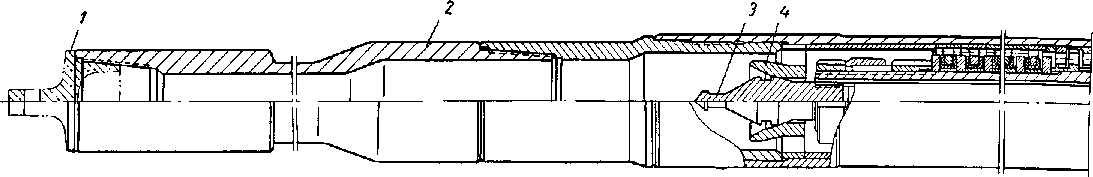

Рис. 1-22. Колонковое долото со съемной грунтоноской для роторного бурения.
ника. Так как съемная грунтоноска проходит внутри бурильных труб, то диаметр извлекаемого керна значительно меньше, чем в колонковых долотах без съемных грунтоносок. Длина извлекаемого керна в долотах со съемными грунтоносками меньше (обычно 2—3 .к), чем в долотах с несъемными грунтоносками, где длина достигает 15 — 25 м\ соответственно время извлечения съемных грунтоносок, особенно с больших глубин, значительно меньше, чем колонковых долот с несъемными грунтоносками.
Выбор того или иного типа колонковых долот обусловлен технологическими условиями бурения и проходкой на долото.
В зависимости от буримых пород и условии бурения в колонковых долотах применяют различные типы бурильных головок.
Четырехшарешенные бурильные головки с коническими шарошками по конструкции аналогичны шарошечным долотам для сплошного бурения, но имеют отверстие в середине.
45

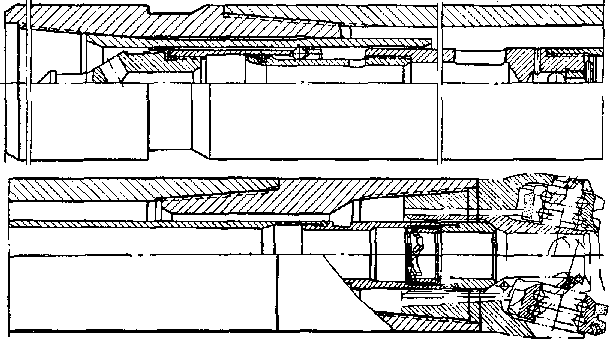

Рис. 1-23. Колонковое турбодолото.
1 — турбобур колонковый; 2 — верхняя опора грунтоноски; 3 — грунтоноска;
кернодсржатепь.
Щестишарошечная бурильная головка с шарошками, снабженными твердосплавными зубцами, применяется для бурения в крепких породах. Три шарошки калибруют скважину по диаметру, а три обуривают керн.
Алмазная бурильная головка также по конструкции аналогична алмазным долотам для сплошного бурения, но имеет в средней части •отверстие для прохода керна (рис. 1-24).
Аналогично изготовляются бурильные лопастные и истирающе-скалывающего типа бурильные головки.
Эти бурильные колонковые головки имеют то преимущество перед шарошечными, что при одном и том же диаметре скважины может быть получен керн значительно большего диаметра.

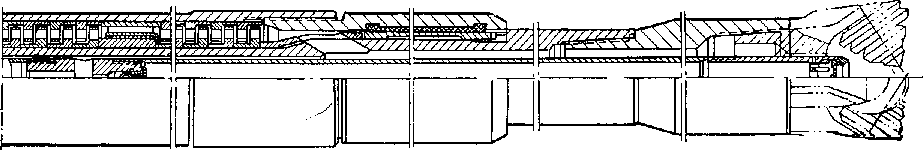

Рис. 1-24. Бурильная
алмазная головка
АКУ-4М.
Наилучшую сохранность и цельность керна обеспечивают алмазные и истирающе-скалыва-ющие долота, имеющие наиболее низко расположенную керноприемную часть. Четырехша-рошечные бурильные головки с коническими шарошками имеют высокое расположение кер-ноприемной части и не обеспечивают хорошей сохранности керна при бурении.
Однако они широко применяются в тех случаях, когда получение керна -не является целью
бурения, так как эти головки обеспечивают высокую скорость механического бурения и проходку на долото.
Многошарошечные бурильные головки имеют более низко расположенную керноприемную часть, а поэтому и обеспечивают лучшую сохранность керна, чем четырехшарошечные с коническими шарошками.
