§ 3. Особенности конструкций
Основные определения
Буровые основания состоят из отдельных плоских или пространственных сварных ферм стержневой конструкции, сочленяемых либо на болтах, либо на быстросъемных соединениях. Последние более экономичны, поскольку при их использовании значительно уменьшается трудоемкость сборки и разборки.
В фермах различают следующие детали (рис. XVI-5).
Верхний (нижний) пояс — совокупность стержней, составля ющих верхнюю (нижнюю) часть контура фермы. Стержень, входя щий в состав пояса, фермы, называется элементом пояса фермы.
Решетку фермы — совокупность стержней, расположенных между поясами.
Стержень, входящий в состав решетки фермы, называется элементом решетки.
3. Стойки — вертикальные, а раскосы — наклонные элементы решетки фермы.
23 Заказ 1015.
353
Пролетом
называется
расстояние между центрами опорных
узлов
фермы, панелью — горизонтальное
расстояние между загруженными
узлами фермы.

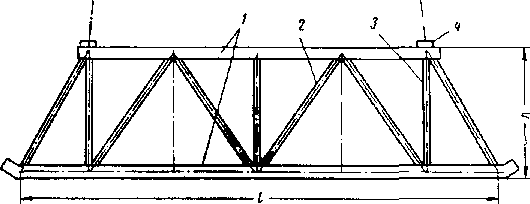

1 — пояса; 2 — раскос; 3 — стойка; 4 — опорный узел; I — пролет фермы; h — высота фермы.
Конструкции мелкоблочных оснований
Как указывалось, наиболее универсальным является метод мелкоблочного монтажа и транспортирования буровых установок, при котором вес и габариты блоков позволяют использовать железнодорожный, автомобильный и воздушный транспорт.
Поэтому конструкция мелкоблочных основании предполагает расчленение всего комплекса ферм на отдельные легкотранспортл-руемые блоки.
Основание состоит из двух основных ферм, устанавливаемых на двух опорных фермах-козлах.
На основных фермах крепят лебедку, подроторные балки, подсвечники, настил пола буровой и укрытие. В основных фермах предусмотрены гнезда для стрелы.
Вышка монтируется на двух подвышечных фермах, силовой привод с компрессорами — на агрегатной ферме, установленной на правой подвышечной ферме и задней опорной.
- Основание комплектуется легкоразборным каркасным укрытием с брезентовой обшивкой. Аналогично решаются мелкоблочные основания для буровой установки с башенной вышкой (рис. XVI-6). Вес и габариты пространственных ферм позволяют их транспортирование на автомашинах с прицепами или на трейлерах.
Мелкоблочные основания снабжаются контрольными штифтами, центрирующими деталями и упорами, с помощью которых достигается быстрая сборка узлов оснований на новой точке бурения и осуществляется фиксация их взаимного расположения.
Крупноблочные основания
При крупноблочном монтаже оборудование буровых установок комплектуют в двух-четырех крупных блоках, имеющих собственные основания. На этих основаниях все оборудование с коммуникациями без разборки перевозится па новую точку бурения.

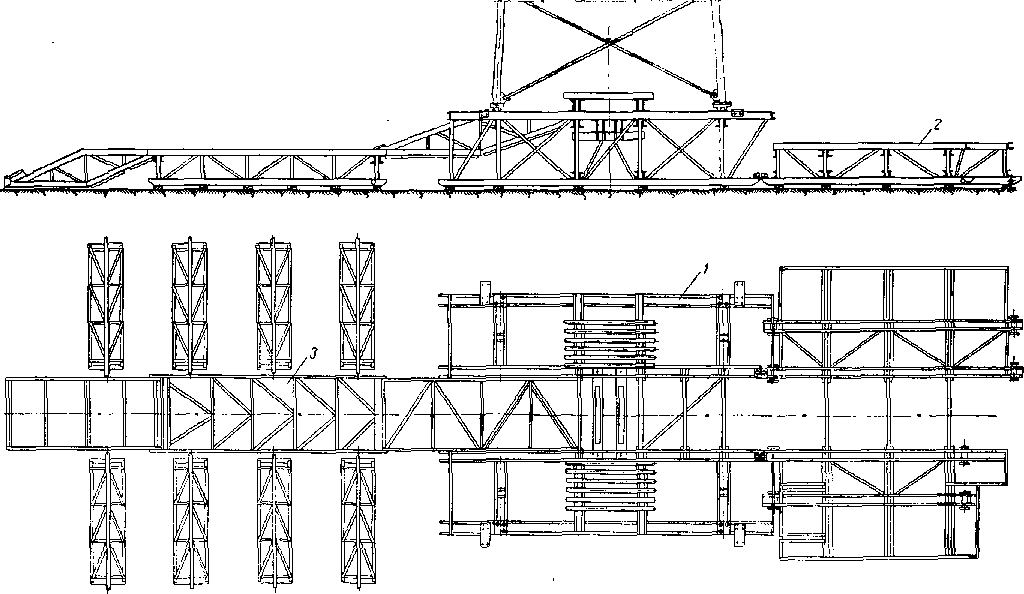

Рис. XVI-6. Мелкоблочное основание "под буровую установку с^башенной вышкой. 1 — основные фермы под вышку и лебедку; 2 ~ агрегатные фермы; S — приемный мост.
Крупноблочные основания воспринимают эксплуатационные нагрузки при бурении, являясь опорными узлами, а при транспортировании — рамами транспортного узла.

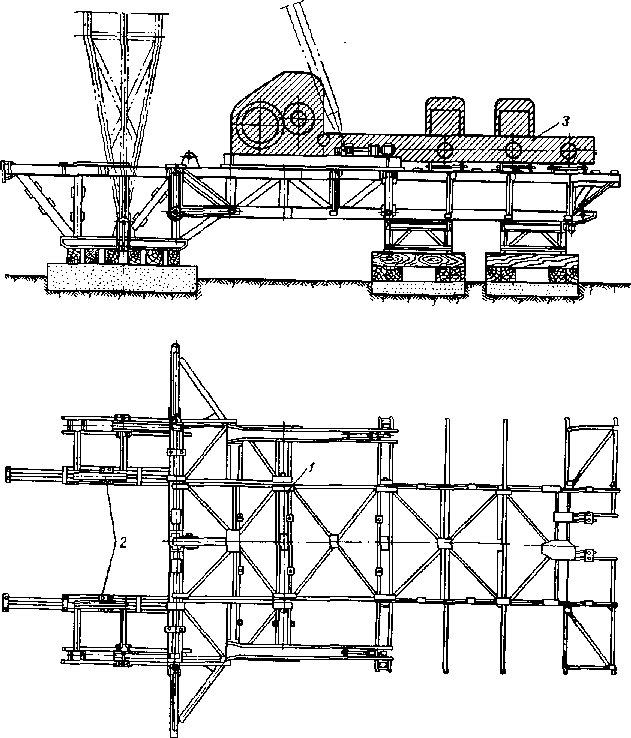

Рис. XVI-7. Крупноблочное основание под буровую установку с А-образной вышкой.
1 — ферма центральная; 2 — фермы боковые; 3 — оборудование (заштриховано).
В буровых установках для бурения глубоких скважин наиболее распространена трехблочная конструкция, состоящая из оснований выпгечного, лебедочного и насосного блоков.
На основании вышечного блока размещаются вышка, талевая система, буровой стояк, вертлюг с квадратной штангой, механизированные и машинные ключи.
356
На основании лебедочного блока размещаются лебедка, ротор и силовой привод.
На основании насосного блока монтируются буровые насосы и силовой привод.
На всех основаниях также монтируются коммуникации, настилы и укрытия:.
Система опирания каждого блока обычно принимается трехточечная: на фундаменты при бурении и на транспортные средства при перевозке.
Основания выполняются в виде решетчатых цельносварных пространственных ферм или балочпой конструкции. Для крепления
ТО
TvCvrV/^V'

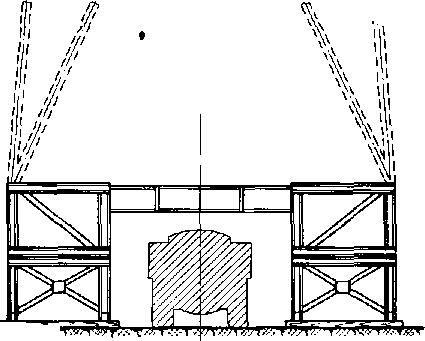

Рис. XVI-8. Основание портального типа.
транспортных средств предусматриваются несущие фермы с узлами олирания.
На рис. XVI-7 показана конструкция крупноблочного основания буровой установки грузоподъемностью 50—70 т с А-образной вышкой.
Основание собирается из трех цельносварных пространственных ферм: одной центральной и двух боковых, соединенных между собой болтами. На основании монтируются вышка, ротор, лебедка, силовой привод, коммуникации, настилы и укрытия.
Выполнение основания из трех отдельных узлов (ферм) позв'оляет при необходимости осуществить разборку его на мелкие транспортабельные блоки небольших габаритов, что расширяет область применения подобных конструкций в районах с разнообразными при-родно-географическими условиями.
На рис. XVI-8 изображено основание портального типа.
На двух сварных пространственных фермах монтируются вышка, лебедка, ротор и другое оборудование. Основные фермы соединяются поперечными балками с помощью пальцев. Подроторные балки
357
устанавливаются на осях. Ширина «коридора» обеспечивает въезд автомашины непосредственно к устью скважины, большую свободу при операциях с приустьевым оборудованием и смещение основания с точки после окончания бурения.
