§ 2. Параметры

Основными параметрами основания являются грузоподъемность подроторных балок и грузоподъемность подсвечников, отметка пола буровой, площадь подсвечников.

Ура день поло оуроёои

Г рузоподъемность подроторных ба­лок определяется максимальной грузо­подъемностью, а грузоподъемность под­свечников — номинальной грузоподъ­емностью буровой установки.

Отметка пола буровой определяется двумя факторами: необходимостью раз­мещения противовыбросового оборудо­вания на устье сква /кины и обеспече­нием работы системы очистки раствора и буровых насосов под заливом.

Необходимая высота пола буровой при установке противовыбросового обо­рудования определяется (рис. XVI-3) как сумма высот отдельных устройств, входящих в комплект сборки, с учетом

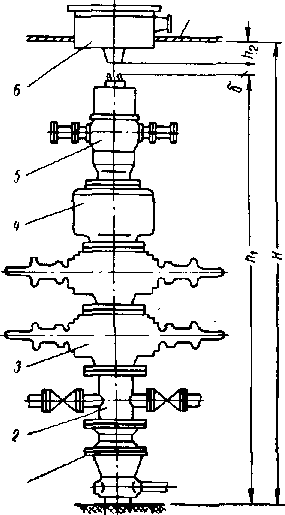

Рис. XVI-3. Схема определения высоты пола буровой установки по высоте дротивовыбросо­бого оборудования.

1 -— головка колонная; 2 — крестовина; 3 — превен-тор плашечный с дистанционным управлением ' (2 шт.); 4 — превентор универсальный; 5 — пре-врнтор вращающийся; в — ротор.

351

высоты установленного на подроторные балки ротора. Если ротор снабжен встроенными клиньями, необходимо учитывать и их вы­соту.

Таким образом, при установке противовыбросового оборудования необходимая высота пола буровой

Я = А₁ + б-1-А_в) (XVI-1)

где hi — высота превентерной сборки;

б — зазор между клиньями и превентерной сборкой, обычно

принимаемый равным 50—70 мм;

Л₂ — расстояние от пола буровой до низа ротора или встроен­ных клиньев.

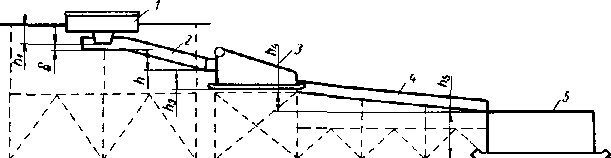

Рис. XV1-4. Схема определения высоты пола буровой установки по обо­рудованию для очистки раствора.

1 — ротор со встроенными клиньями; г — устьевойжелоб; 3 — вибросито, или сито-конвейер; 4 — очистной желоб; 5 — приемная емкость.

Для обеспечения работы буровых насосов дод заливом потребная высота пола буровой складывается из высот оборудования для очистки раствора с учетом высоты установки ротора. Необходимая высота пола буровой в этом случае (рис. XVI-4):

Я( I S I 7 IT i J IT /V"\7T'll

-- а! + о -J-A₂ + ab+ А₄ + й_б» (AV1-2)

где /jj — расстояние от пола буровой до низа ротора или

клиньев;

б — зазор между клиньями и дном устьевого желоба, при­нимаемый обычно равным 50—70 мм; А₂> А₃, А₄— перепад высот в устьевом желобе, в виброситах или

сито-конвейерах и желобах; А₅ — высота приемного резервуара-Величины а! и А₂ определяются но следующей формуле:

(XVI-3)

Здесь I— длина желобов в горизонтальной плоскости;

i— уклон желобов (для устьевого желоба i = 0,02; для очи­стного желоба i₄ —0,01).

352

Необходимая площадь подсвечников

(XVT-4)

где k — коэффициент запаса площади, равный 1,15; ^_т — теоретическая площадь подсвечника

, (XVI-5)

где D — диаметр замка трубы; п — число свечей.

В табл. XVI-1 приводятся величины основных параметров осно­ваний.

Таблица XVI- 1

Основные параметры оснований буровых установок для эксплуатационного и глубокого разведочного бурения

			Класс	буровой	установи!
	БУ-50	Бу-80	БУ-100	БУ-125	БУ-160	БУ-200	ЕУ-250
Грузоподъемность в т: подроторных балок подсвечников ....	ПО 50	140 80	170 100	200 125	250 160	1520 200	450 250
Отметка пола буро­ вой, м '.	3,4	1	0	А	5
Полезная площадь под­свечников, л2 ....	2,5		5,0	!•	,0	10,0	12,0
