Глава IV
ЭЛЕКТРОБУРЫ
§ 1. Назначение, схемы, устройство
Для бурения глубоких скважин на нефть и газ в Советском Союзе применяют также электробуры.
Электробур представляет собой устройство с двигателем трехфазного переменного тока, электроэнергия к которому передается с поверхности по кабелю, расположенному внутри колонны бурильных труб. Вынос выбуренной породы на дневную поверхность осуществляется жидкостью или газом, заканчиваемым внутрь колонны.
На рис. IV-1 приведена принципиальная схема бурильной колонны с электробуром. Электроэнергия н'а поверхности земли подводится по кабеля к кольцевому токоприемнику, расположенному на бурильной колонне под буровым вертлюгом. Токоприемник служит для ввода кабеля внутрь колонны и дает возможность проворачивать колонну, не нарушая процесса работы. Электробур присоединяется к нижнему концу колонны труб, а долото в свою очередь крепится к валу электробура.
Проблема электробурения с промывкой забоя жидкостью связана с решением двух основных задач: 1} подводом с поверхности земли электроэнергии через

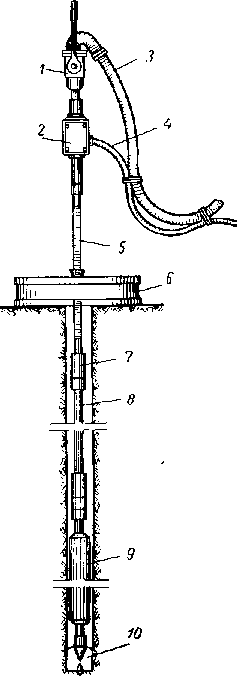

Рис. IV-1. Схема бурильной колонны с электробуром.
1 — вертлюг; г — кольцевой токоприемник; 3 — буровой гибкий шланг; 4 — кабель токоподвода; 5 — ведущая труба; в — ротор; 7 — бурильный замок; S — бурильные трубы; 9 — электробур; Ю — долото.
117
колонну труб, заполненную жидкостью, к элетродвигатолю, находящемуся на забое скважины под большим гидравлическим давлением. и 2) герметизации электрического дпитателя от жидкости и выбуренной породы.
При бурении электробуром необходима одновременная канализация к забою двух видов энергии — электрической и гидравлической.
3
-13
-6
Преимуществами электрического двигателя, предназначенного для привода долота, по сравнению с другими двигателями являются: независимость скорости вращения, момента и других параметров от количества подаваемой жидкости, плотности, ее физических свойств и глубины скважины; постоянство скорости вращения, большая перегрузочная способность электродвигателя и возможность контроля процесса работы с поверхности земли.
Подвод электроэнергии к двигателю, расположенному на забое, осуществляется различными способами. Н одном случае электробур подвешивается к колонне труб, к которым крепится токоподвод, в другом — спускается на кабель-канате.
-Ю
Необходимость осуществлять большое количество спусков и подъемов для смены изношенного долота и воспринимать реактивный момент в обоих случаях выдвигает весьма сложные проблемы.
-2
При подвеске электробура к трубам вопросы подачи жидкости на забой, проворачивания колонны и восприятия реактивного момента решаются довольно просто. Однако канализация энергии при этом очень сложна, так как система токоподвода должна быть достаточно надежна, не должна усложнять процесс спуска, подъемы и наращивания труб, а время, затрачиваемое на операции, не должно увеличиваться.
Во втором случае электроэнергия к двигателю па забое может подводиться по длинному кабелю, на конце которого подвешивается электро-
118
Рис. IV-2. Схема конструкций беструбного электробура.
1 — долото; з — электродвигатель; 3 — редуктор; 4 — центробежный насос; 5 — кольцевое сечение для протона жидкости; в — сопло; 7 — поворот гидравлического потока; 8 — желонка; S — устройство для замены одного агрегата другим; Ю — струйное реле; 11 — кабель-канат; 12 — головка электробура; 13 — алек-тровертлюг; 14 — кабель.
бур. Поэтому проблема выноса разбуренной породы, очистки забоя, восприятия реактивного момента, а также проворачивание колонны труб, создание необходимой осевой нагрузки на долото и многократная навивка и свивка большой длины (2—5 тыс. м) кабель-каната на барабан при подъеме электробура для смены изношенного долота.
Несмотря на то, что первые попытки применения электробуров для бурения скважин относятся к началу XX в., вследствие сложности этих проблем до настоящего времени не найдено полностью удовлетворительного решения ни для одной из схем.
На рис. IV-2 показана схема подвески электробура на кабель-канате. Попытка осуществить бурение скважин при помощи электробура на канате не дали положительных результатов, так как не было найдено сколь-либо удовлетворительного решения всех приведенных выше проблем. В настоящее время эти устройства для бурения скважин на нефть и газ не применяют.
Ниже рассмотрены только электробуры с подвеской на бурильных трубах.
