§ 4. Резьбы деталей бурильной колонны
Соединение всех деталей бурильной колонны, предназначенной для глубокого бурения, осуществляется только на конических резьбах. Для геологоразведочного бурения в трубах малых диаметров, (42 мм и меньше) иногда применяют цилиндрические резьбы.
Конические резьбы прочны при растяжении, сжатии и кручении, герметичны при высоких давлениях, легко и быстро свинчиваются и развинчиваются.
В деталях бурильных колонн применяют два типа конических резьб: трубную и замковую.
Трубная резьба мелкая (шаг — 2,5 -г- 3,5 мм) с небольшой конусностью (1 : 16 до 1 : 32); применяется она в редко свинчиваемых соединениях, в которых герметичность осуществляется резьбой или уплотняющими поясками.
Например, для безупорных соединений бурильных труб с замками и ведущих труб с переводниками применяют коническую резьбу с треугольным профилем, скругленными вершинами и впадинами, конусностью 1 : 16 и с числом ниток 8 на длине 25,4жж (рис. П-7, а). Резьба ведущих труб отличается от резьбы бурильных только диаметрами и длиной.
Если величины рабочих давлений во время бурения достигают 30 Г/ж2, применяют герметичные трубные соединения с упором или с блокирующей посадочной поверхностью. Для таких напряженных соединений применяют коническую резьбу треугольного или трапе-
56
цеидального профиля с уменьшенной и нормальной высотой ниток и конусностью 1 : 8—1 : 32 с шагом 4—5 мм (рис. П-7, б).
В США некоторые фирмы для соединения бурильных замков с трубами применяют коническую резьбу синусоидального профиля (рис. П-7, в).

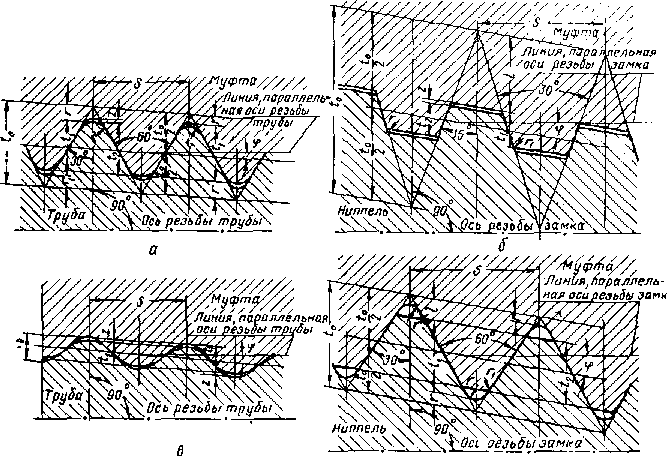

a — треугольный; б — трапецеидальный; в — синусоидальный; г — замковый треугольный; 9 — то же укороченный.
Наиболее распространены резьбы конусноьгью 1:4 п 1:6 с треугольным профилем и с числом ниток 4—5 на длине 25,4 мм. Для свинчивания новой такой резьбы длиной 100—120 мм требуется 5—7 оборотов. При износе ее количество оборотов уменьшается до 2—3, однако прочностные качества соединения остаются удовлетворительными.
57
Повышение усталостной прочности замковых резьб достигается за счет скругленных впадин (рис. П-7, &); уменьшение износа вершин ниток резьбы и повышение герметичности соединения достигается за счет притупления профилей (рис. П-7, д) и уменьшения зазора по вершине,
В США некоторые фирмы применяют замковые трапецеидальные резьбы (типа АКМЕ) с шагом 4 нитки на длине 25,4 мм с конусностью 1 : 3,6 с углом профиля резьбы 29е1.
Фирмой «Хайдрил» (США) в замковых соединениях применяется двухступенчатая резьба (рис. П-8), обеспечивающая более быстрое свинчивание и боль-
/ ^2 шую герметичность. Длина
резьбовой части равна примерно ее диаметру у большего конуса.
/

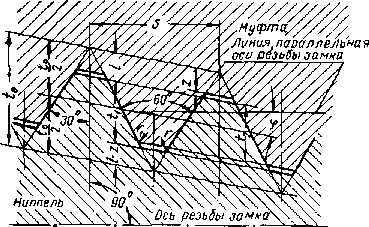

Рис. П-8. Резьба двухступенчатая.
1 — муфта; 2 — упорный торец; 3 — ниппель.
В качестве базовой плоскости для расчета размеров всех конических резьб, натягов и т. д. принимается основная плоскость по последней нитке резьбы с полным профилем. Конические резьбы
в осевом сечении выполняются с профилем, симметричным относительно нормали к оси конуса, и постоянным шагом, измеряемый вдоль оси конуса. Конусность резьбы
г, "ср~^ср
=
2tgф,
I
где rfcp —средний диаметр в основной плоскости; d'ey — средний диаметр на малом торце; /—длина резьбы с полным профилем; Ф—угол уклона.
Высота остроугольного профиля
.
fcg
(11-2}
ctg-£—t|
где S — осевой шаг резьбы; а — угол профиля.
Рабочая высота нитки резьбы
Ь = $8. (П-3>
Здесь р — коэффициент высоты нитки для трапецеидального профиля замковой резьбы; по ГОСТ £ = 0,5; для остроугольной по АНИ-1956 ji =0,446; для трапецеидальной трубной резьбы р = 0,25.
Резьбовые соединения бурильной колонны имеют правую нарезку. Левые резьбы применяют только в ловильяых инструментах.
В Советском Союзе в настоящее время для труб и замков применяют резьбы с элементами, кратными долям дюйма. За номинальный диаметр резьбы принимается либо наружный диаметр трубы, на который нарезается резьба, либо размер среднего диаметра в основной плоскости, или диаметр большого основания конуса. Размеры средних диаметров в основной плоскости ниппеля и муфты выбираются с таким расчетом, чтобы обеслечить требуемый натяг или зазор в резьбе. Величина натяга замеряется по расстоянию от контрольной риски или упора до торца калибра, навинченного от рукя. Осевой натяг зависят от угла конусности, размера соединения и толщины его стенок.
Для безупорных соединений бурильных труб и замков осевой натяг после принудительного свинчивания составляет 8—15 мм.
