18. Опишите устройство нагревательной камеры с использованием схемы камеры, основные отказы в работе.

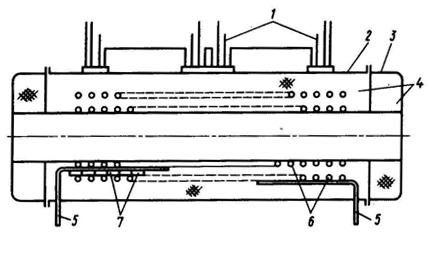

Рис. 8.7. Нагревательная камера термической диффузионной установки:
1 – термопара;2 – кожух; 3 – алюминиевая крышка; 4 – керамическое волокно; 5 – токоподводы; 6 – внутренняя и наружная спирали нагревателя; 7 керамические изоляторы.
Нагревательная камера (рис.8.7) представляет собой две соосно расположенные спирали 6 из материала высокого удельного сопротивления, соединенные между собой параллельно, но разделенные токоподводами 5 и системой питания на три самостоятельные секции. Снаружи нагревательный элемент теплоизолирован прессованным керамическим волокном 4 и закрыт алюминиевым кожухом 2, на котором по краям и в центре расположены коробки для крепления регулирующих и контрольных термопар 1 соответственно с градуировкой ПР30/6 и ПП 1.
19. Опишите назначение, устройство, градуированные характеристики преобразователей температуры (термопар), типы, пределы измерения.
Термоэлектрические преобразователи ТП (термопары) широко применяют для измерения температуры от (100 до 2500) º С.
Термопара состоит из двух разнородных проводников, спаянные концы которых называют горячими или рабочими, а свободные- холодными (рис.4.9 а-г).

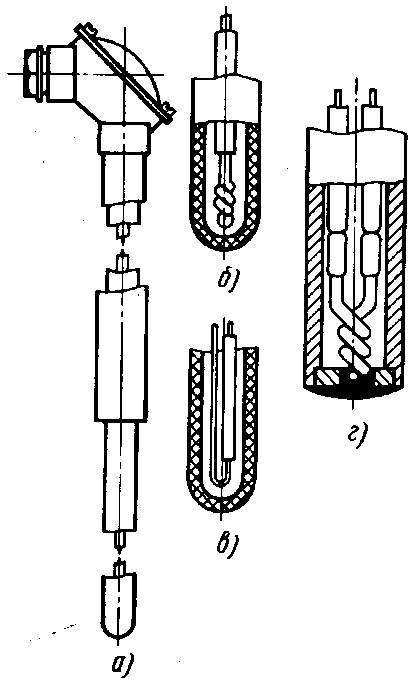

Рис.4.9.Температурные преобразователи:
а)-общий вид ; б) - рабочий конец хромель-алюмелевой термопары ; в) - рабочий конец платинородий - платиновой термопары; г) - рабочий конец малоинерционной термопары.
Принцип действия термопар основан на эффекте Зеебека - термоэлектрическом эффекте, когда между соединёнными проводниками возникает контактная разность потенциалов.
При нагреве спаянных концов в цепи термопары появляется электрический ток. Объясняется это явление тем, что в различных металлах плотность свободных электронов неодинакова. Поэтому в месте соприкосновения разнородных металлов электроны в основном будут диффундировать из металла большей плотности в металл меньшей плотности и значительно слабее в обратную сторону.
Градуировочные кривые приведены на рисунке ниже.

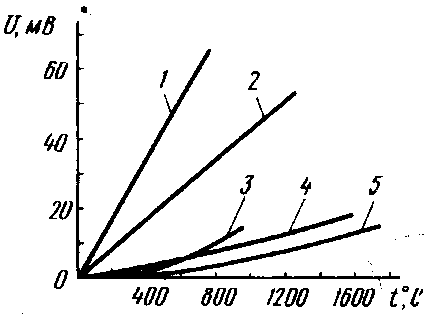

Рис. 4.10. Градуировочные кривые термопар:
1 - хромель-копелевой ХК; 2 - хромель-алюмелевой ХА; 3 - из сплава НК-СА; 4 – платинородий - платиновой ПП; 5 - платинородий-платинородиевой ПР30/6.
20 .Изложите понимание вакуума, опишите примерную схему вакуумного оборудования с пояснением назначения узлов, приборов входящих в оборудование.
Вакуум характеризует состояние газа ,имеющего давление меньше нормального давления ,которое известно равно 760 мм.рт.ст.
Рис 5.1. Примерная схема вакуумной системы:
1–рабочий объем; 2–затвор; 3–ловушка; 4–диффузионный насос; 5–вакуумный вентиль; 6-трубопровод;7-механический насосы; 8–вакуумметры.
Для создания разрежения в вакуумной системе используются два последовательно включенных насоса: диффузионный(высоковакуумный) 4 и механический (форвакуумный) 7. Ловушки 3, устанавливаемые перед насосами, предохраняют рабочий объем 1 от попадания паров рабочего вещества насосов и улавливают газы, присутствие которых нежелательно. Ловушка перед механическим насосом, кроме того, предохраняет насос.
Вакуумные вентили 5 и затвор 2 служат для регулирования в вакуумной системе газового потока. Трубопровод 6 с вентилем, соединяющий рабочий объем с механическим насосом, называют байпасной линией.
