Конструкция береговых опор

2типа устоев-обсыпные и с обр стенками.

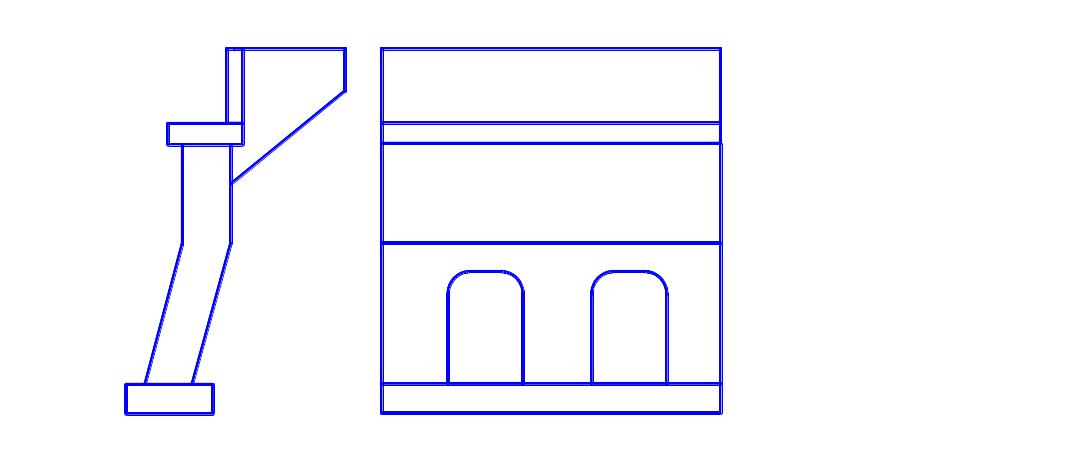

Обсыпные: тело устоя практ-ки полностью закрыто конусом насыпи. Для воспр-ия поперечн распора от грунт массива расп-ого выше линии ест-го откоса устр-ют открылки. Усилия не должны выходить за пределы ядра

Если усл-е не вып-ся,то либо увелич-ся размер опор,или прим-ют ломаное очертание

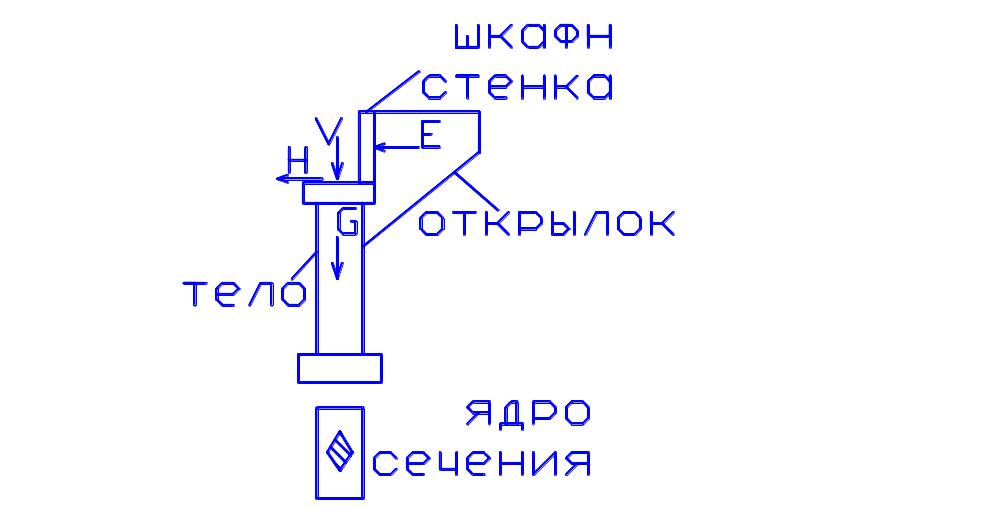

Сечение сопряж-я тела опоры смещ-ся на Δ. На столько же смещ-ся ядро сеч-я. Нужно чтоб равнод-ая попала в ядро,тогда обесп-ся сжатие в любом попереч напр-ии.

Т.к знач-ая часть опоры в грунте,можно уменьшить объем тела опоры.

Открылки должны входить в тело насыпи за лин откоса ≥0,75м,при h до 6м, ≥1,0м при h больше 6м.крутизна откоса≤1:1,5.

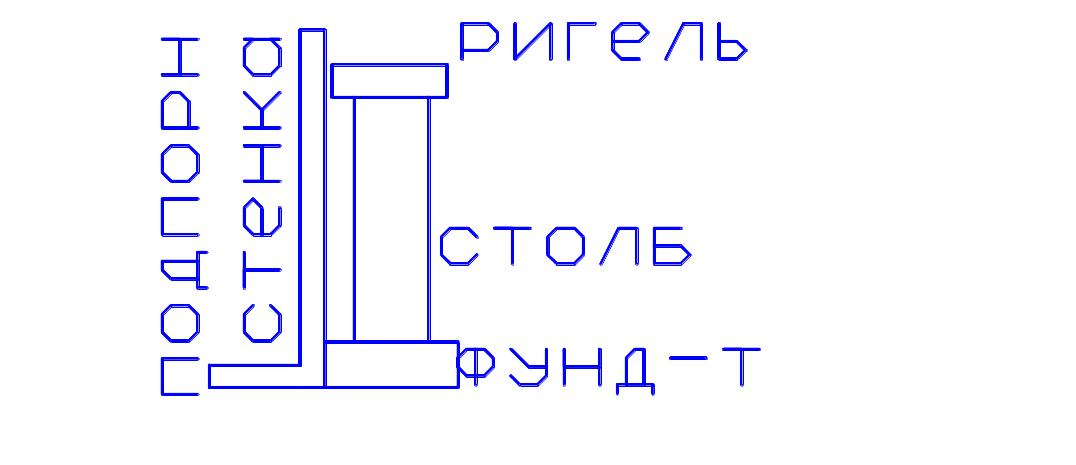

Соор-ют устои на столбах

11

При небольшой длине пс прим-ют обсыпные

Свайные устои (а),повышают несущ способ-ть прим-ем свайно-стоечных устоев(б) если

Несущ способн-ть грунта достаточно высокая прим-ют стоечные устои-козл-го типа(с)

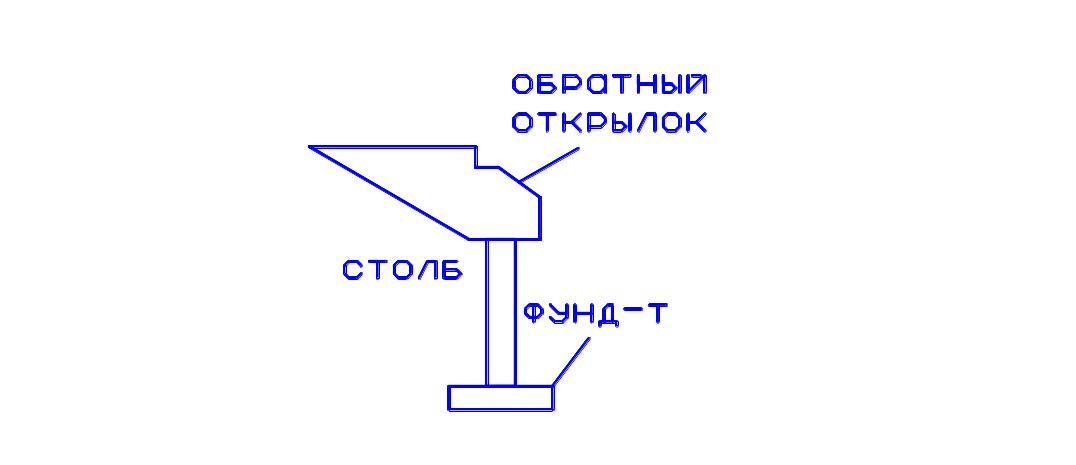

Необсыпные устои: устр-ют недостатки обсыпных. Обрат стенки вып-ют с вертик плоскостью вдоль прод-ой оси моста. Отсыпку насыпей за устоями вып-ют на ширину поверху ≥высоты насыпи+2,0м из песч-го или др грунта.

Сопряжение мостов с насыпью через жб переходные плиты. Длина их зависит от осадок грунта. Гравийно-песч подушку разм-ют в пределах дренир-го грунта. Сопр-ие грунта сдвигу можно повысить за счет арм-ия геосинтетич-ми сетками.

Давление грунта можно воспр-ть подпорной стенкой,уст-ой за пределы опоры,в этом случае устр-ся ф-ия сопряжения опоры с насыпью.

Откосы ур-ют на всю высоту, укрепления зависит от крутизны откоса,скорости воды,возд-ия волн и льда. Прим-ют сетчатые габионы. Габионные констр-ии зап-ют камнем,главные хар-ки: прочн-ть,гибкость,прониц-ть,универсальность, экологичность.
