Гибкие свайные и стоечные опоры.

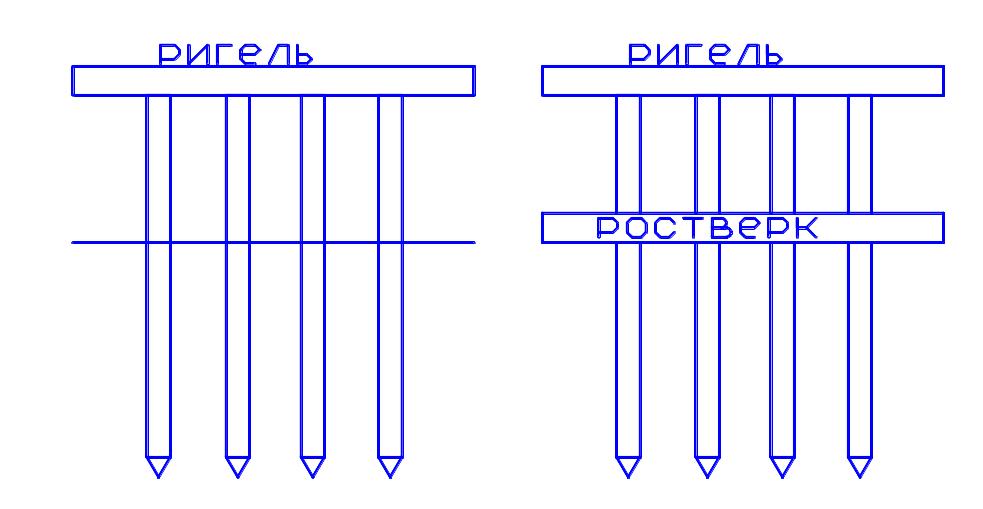

При малой длине пс прим-ся свайные опоры. Сваи заб-ют на опр глубину,а ост-сю над землей часть исп-ют как опору(а).иногда
несущ способность опоре обесп-ет ростверк,если несущей способн-ти мало,забивают доп короткие сваи-свайно-стоечная опора(б),

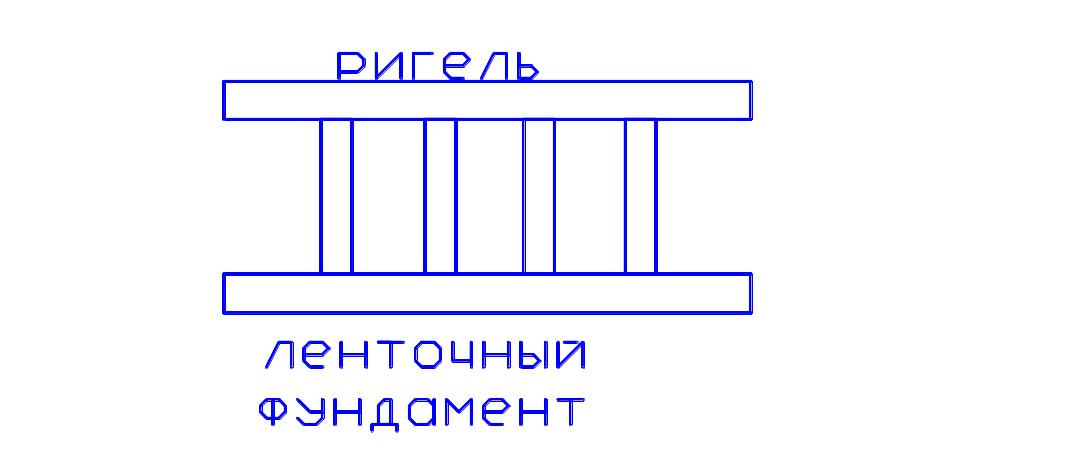

если хватает несущ способн-ти ленточного фунд-та хватает-стоечные опоры(в)
Сваи объед-ют монолит или сборн ригелем.
Сборный наз-ют насадкой. В сборн блоке устр-ют вырез соотв-ий положению свай. Сваи предв-но срезают до соотв-его уровня. Также удаляется верхн часть сваи,разруш-ая при забивке.
Далее оголяют арм-ру,сводят концы,обвяз-ют попереч арм-ой, зап-ют бетон своб простр-во
Возможен вар-т прим-ия сборно-монолит ригеля. Ленточные фунд-ты также монолит или сбор-монолит.

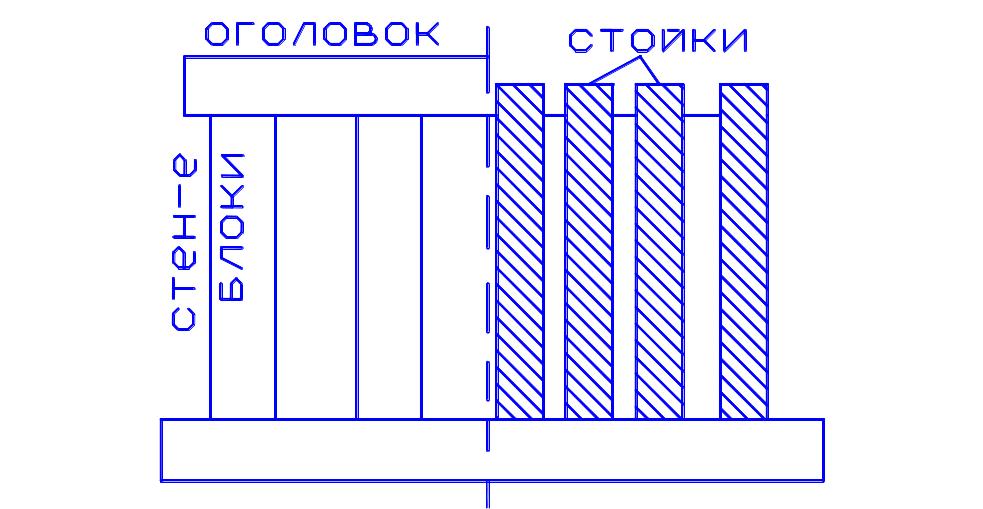

Для русловых пс часто исп-ют стеновые блоки,способн воспр-ть нагрузку ото льда. Блоки объед-ют шпоноч-ым соед-ием. Поверху их объед-ют оголовком. Возможен комбинир-ый вар-т,объед-ия стоек со стен блоками. Стеновые блоки и стойки так
Же поверху объед-ся оголовком.
10

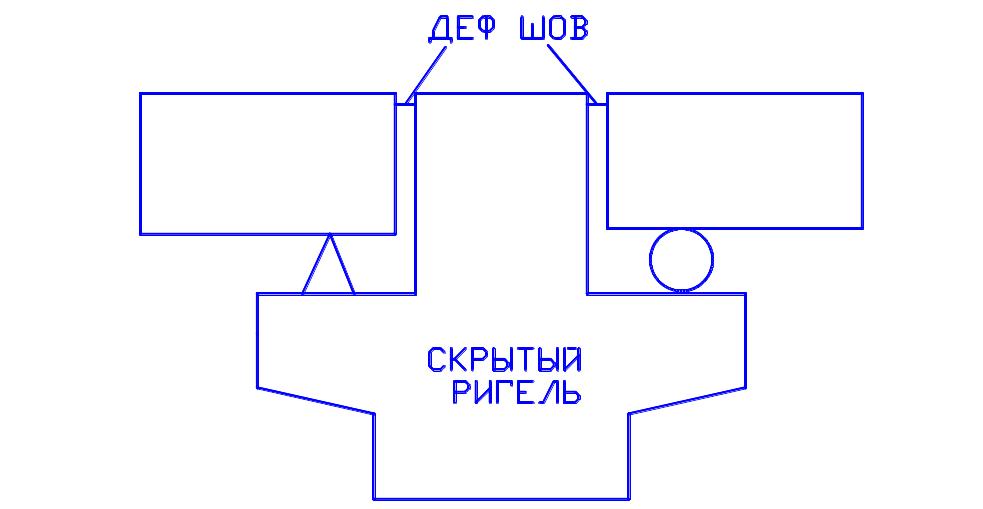

Для устранения недостатков ригеля прим-ют
Сопряж-ие пс в пониж уровне,также возможно прим-ие в этом случае простых деф швов.
Массивные и столбчатые опоры
Промежут-ые опоры в русле реки воспр-ют давление от пс,сопр-ся льду,навалу судов.
Основой масс-ой опоры-бетон. Размеры назн-ют так,чтоб от всех сочетаний силовых возд-ий равнод-ая не выходила за пределы ядра.

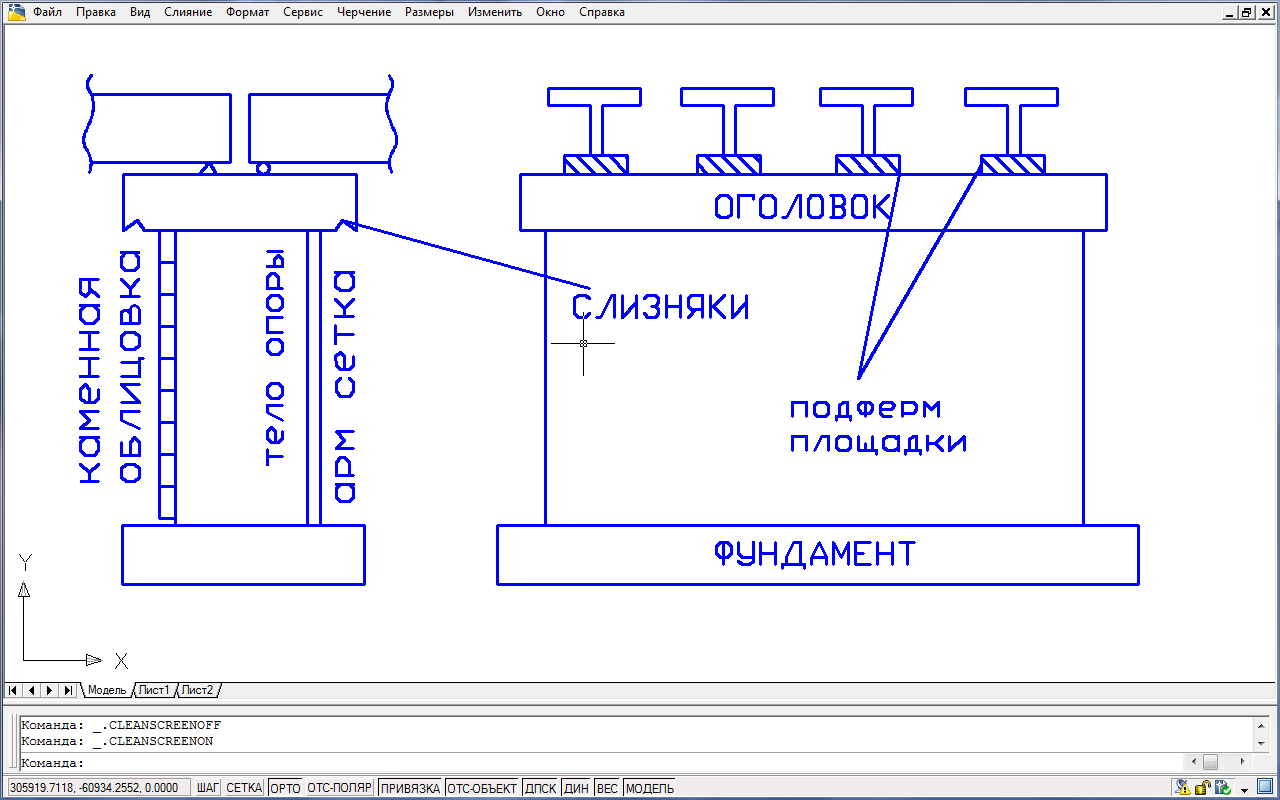

В верх части устр-ют оголовок,h≥40см,разм-ры в плане на 15-20см>разм-ов тела опоры,устр-ют сливы,для защиты тела опор
От грязн воды устр-ют юбки. Верх подферм-ка выше оголовка не менее чем на 15см. грани его также на 15 см от тела опоры. Для защиты от истирания льдом устр-ют камен облиц-ку или арм-ую сетку.

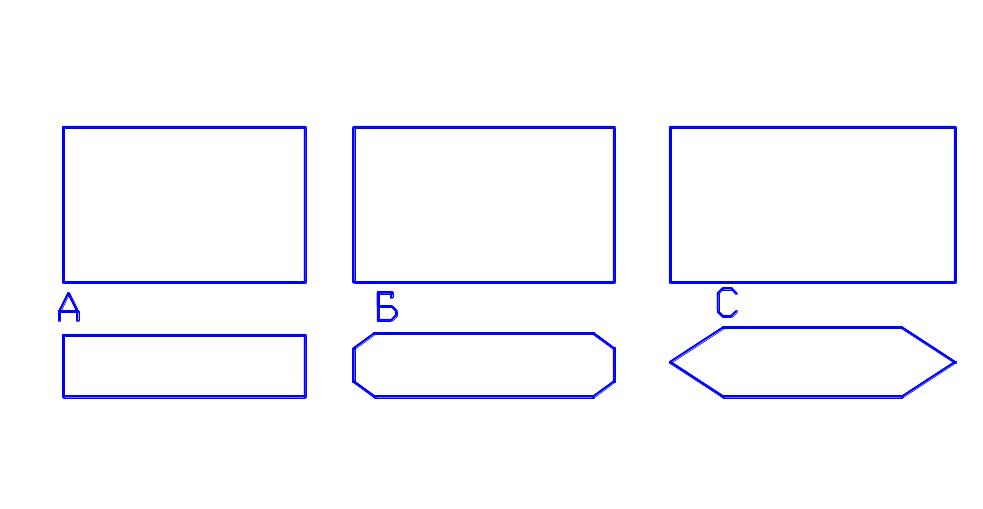

В зав-ти от интенс-ти ледохода опорам придают разл соч-ие.а-слабый ледоход,б-знач-ый,в-интенсивный. Опоры с наклон режущей гранью сейчас практ не прим-ся.

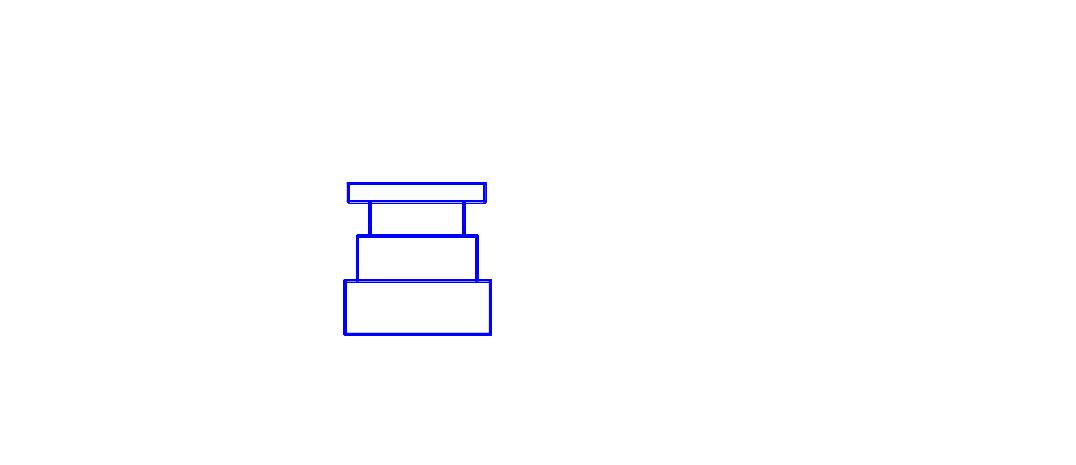

Сборные опоры устр-ют либо блоками на всю ширину опоры либо на части ее. Это позв-ет экономить бетон,телескопические опоры устр-ют на суходолах.
Сборно-монолитные опоры устр-ют из контурных блоков,кот-ые затем зап-ют бетоном.

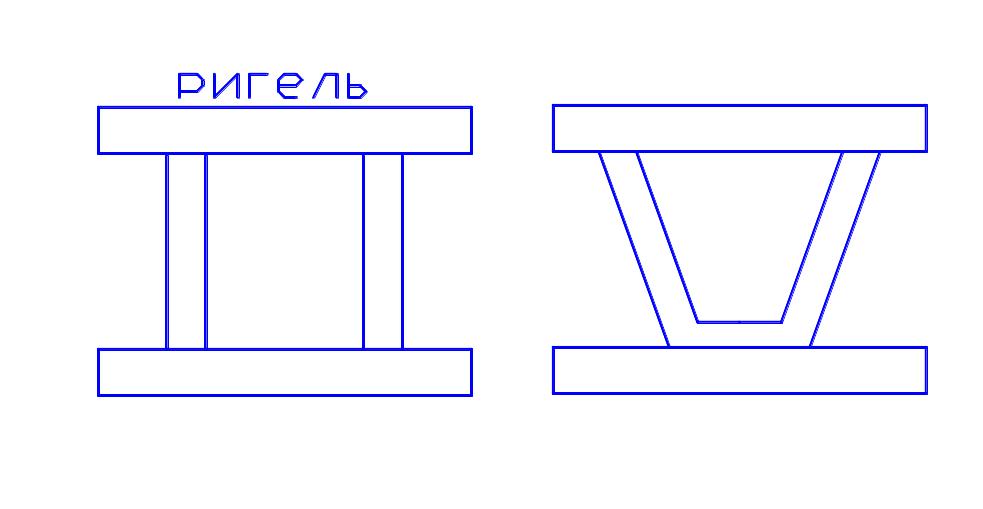

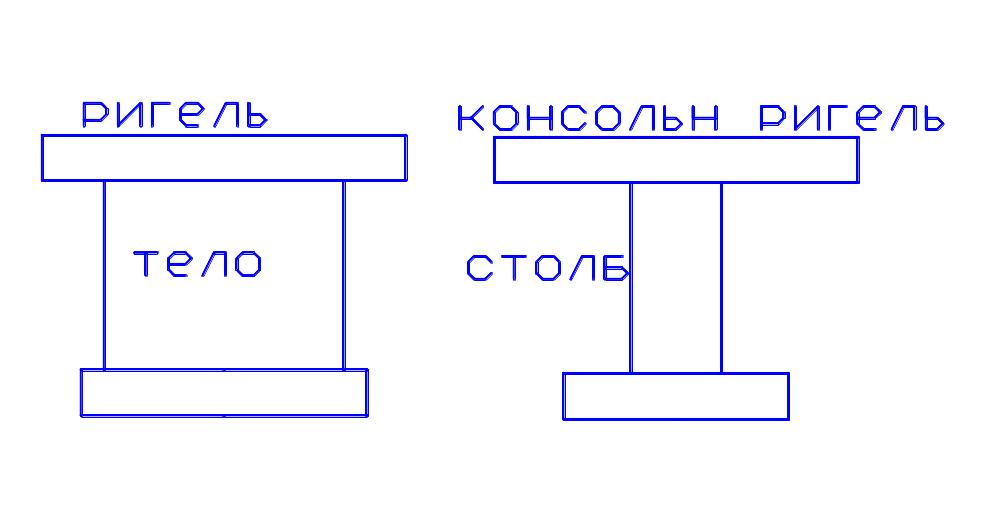

Если подф-ик выходит за грани опоры,то это уже не оголовок а ригель. Если уменьш-ся тело опоры,то треб-ся усиленное арм-ие,сущ-но уменьш-ся ее вес. Если размеры толщины и ширины стан-ся соразмерными,то опора столбчатого типа. Столбчатые опоры требуют интенс-ого арм-ия. Также прим-ют многостолбчатые опоры. При благопр-ых усл-ях размер фунд-та сводят к мин-му,возм-но прим-ие наклон столбов. Если на опоре разм-ся пс с разной высотой,то подф-к тоже
9
В некоторых регионах сибири опоры из труб,иногда внутри бетон, тогда вводят каркас. На мостах с высоким классом судоходства устр-ют высокие опоры,тогда их устр-ют комбинир. На уровне ВВ масс-ая часть,выше-столбчатая.
