Балочные пс плитной констр-ии

Широкое прим-ие при длине пролета 6-18м.

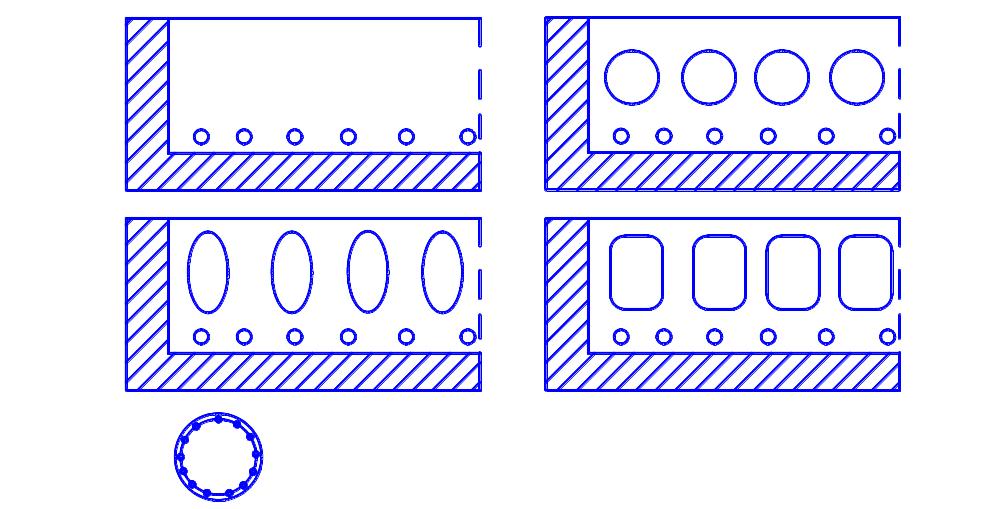

Сечение плитн пс назн-ют в зав-ти длины пс

для изгот-ия пустот исп-ют разные пустообр-ли(асбоцемент,пластмасс,металл,спец констр)

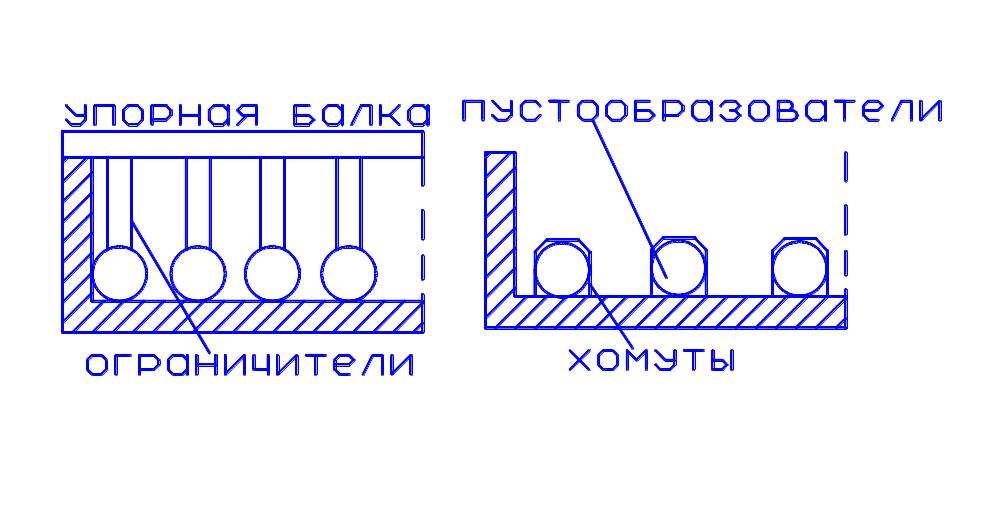

Проблема-фиксация пустообраз-ля,для этого прим-ют упорн балки или хомуты

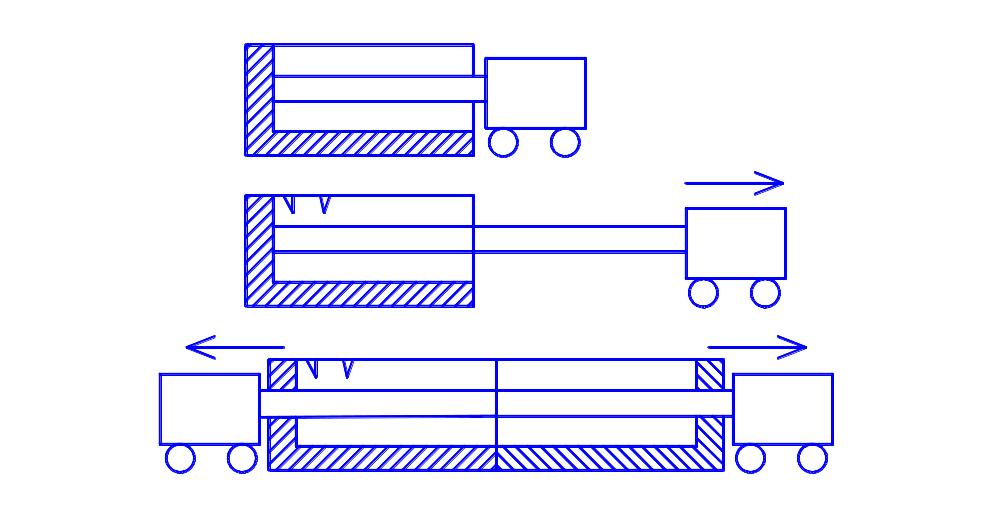

В зав-ти от длины исп-ют одно-или двухсторон извл-ие.Сущ-ет 3 техн-ии изгот-ия плитных блоков:извлечение из свежеулож бетона,из твердеющего,из отвердевшего

Двустороннее в мост-ии практ не прим-ся.

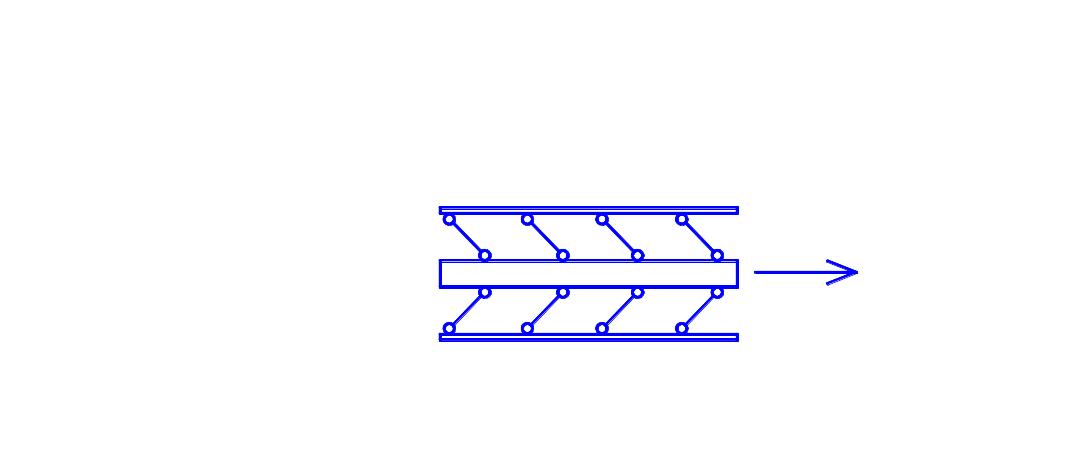

Кач-во блоков может быть пов-но за счет пустообр-ей с меньшим размером чем пустотное отв-ие. Обмаз-ют мастикой. Как вар-т улучшения стержень соед-ый с стенками шарнирными стержнями.

сборн плитные блоки обычно изгот-ют шириной 99см,в боковой стенке углубление,для шпоночного соед-ия блоков. В верх части зазор меж смежными частями=50мм. Соед-ие усиливают спиральной арм-ой. Устраивают также сборн-монолит пс,плитные или тавровые эл-ты,после их размещения на опорах и установки ограждений уклад-ют бет смесь. Иногда устр-ют арм-ые выпуска.

4

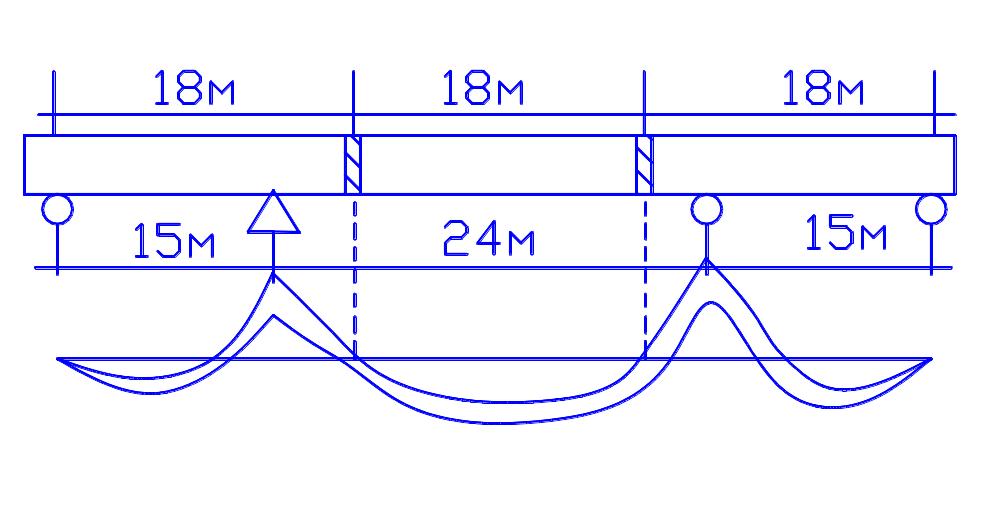

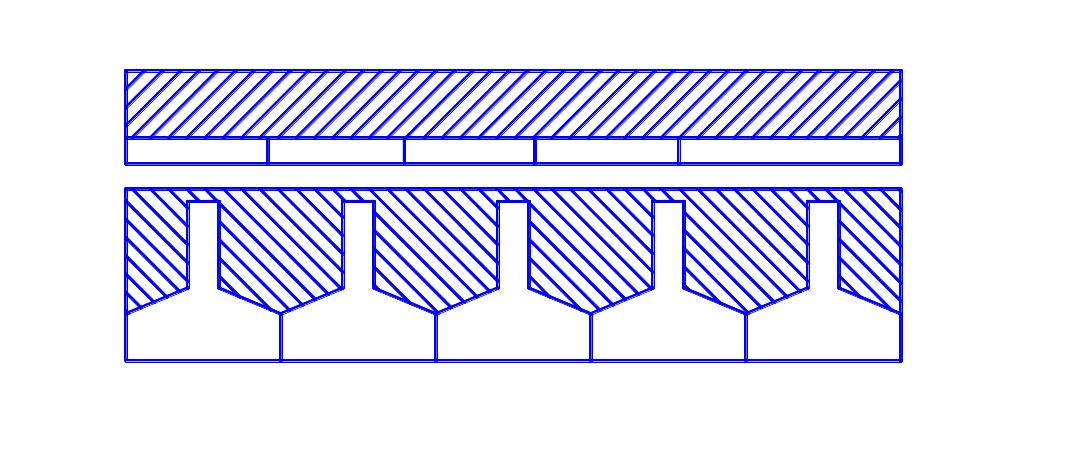

Возможно превратить разр-ую плит констр-ию в неразрезную,блоки объед-ют в зоне мин изгиб-их моментов. Это позволяет использовать простейшие арм-ые выпуска.

Ребристые п/с с ненапряг арм-ой

Перекрывают пролеты 12-21м,с предв-но напряж-ой арм-ой пролеты до 40м.

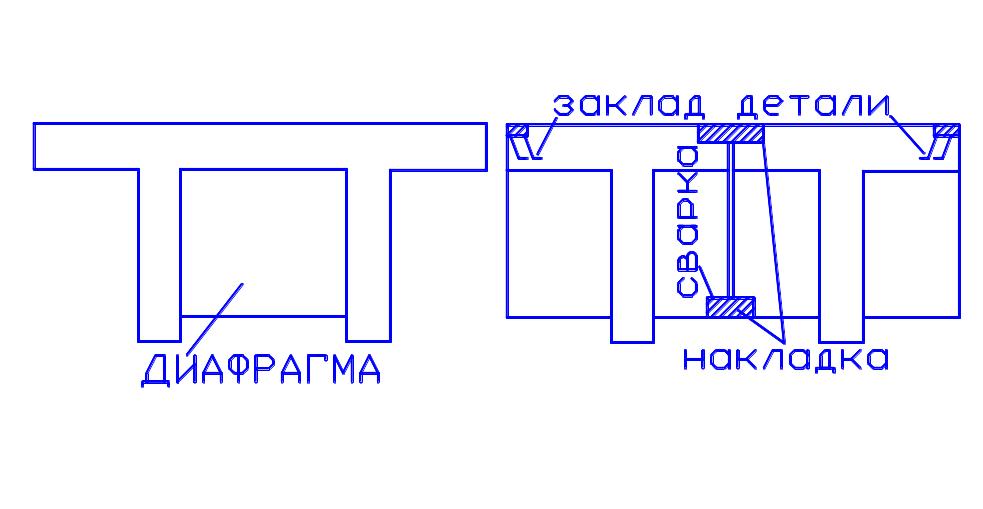

Диафрагменные пс: диафр вып-ют ф-ии объед-ия блоков и обесп-ие крутильн жест-ти

Диафр уст-ся с шагом 4-6.В ниж част разм-ют ЗД.Плиты сосед блоков раб-ют независимо,

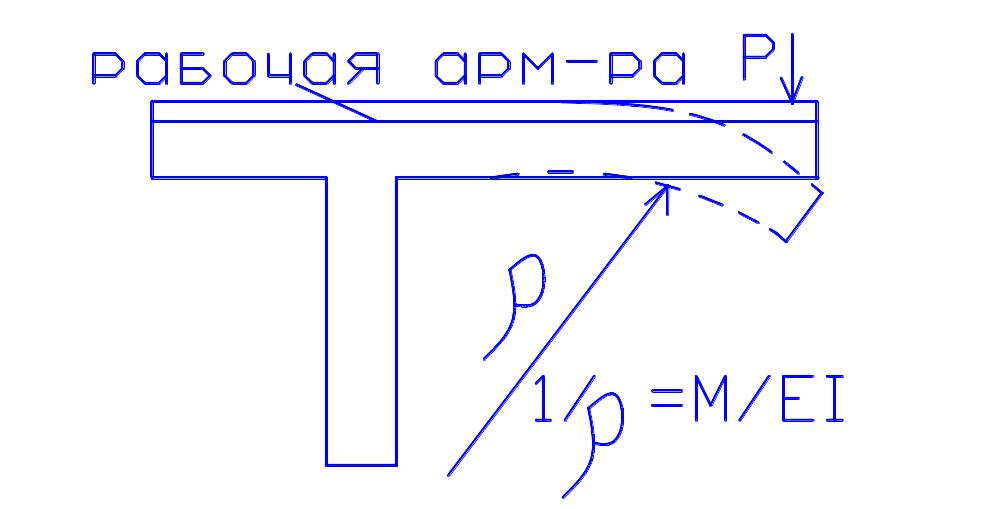

Деф-ии с кривизной 1го знака,возн-ет орицат момент. Устан-ют раб арм-ру в верх части плиты,для восприятия момента.

Для совм работы стержней ставят распред арм-ру,обр-ся армат-ая сетка. В наст. Время диафрагм-ые пс практически не применяются

Бездиафрагменные пс: соед-ие блоков осущ-ся с прим-ием стыков,ширина плиты неск меньше чем проект расст-ие между ребрами пс для устр-ва арм-ых выпусков.

выпуски из арм-ры период проф с крюками.

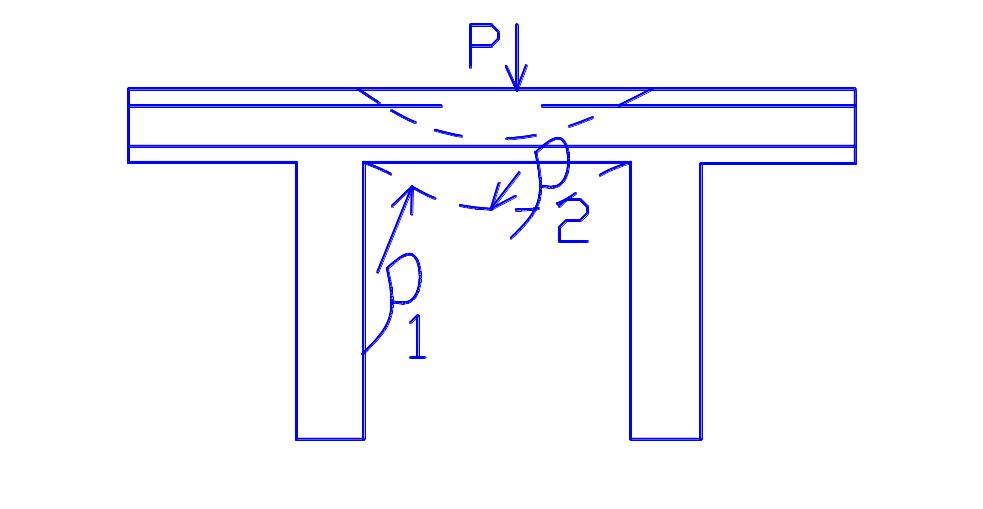

От возд-ия нагрузки на плиту она деф-ся,возникает момент разных знаков,для воспр-ия ставят верх и нижн арм-ые сетки

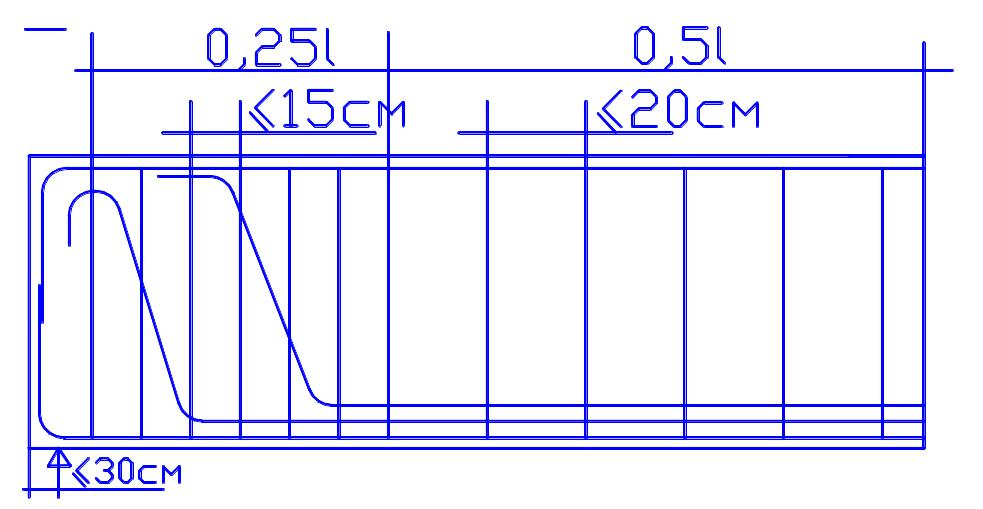

арм-ие схожее для обоих типов пс. Нижн ряд заводят на 8 диам от оси опиран и отг-ют радиусом ≥ 3 диам продляя вверх до полвысоты балки

5

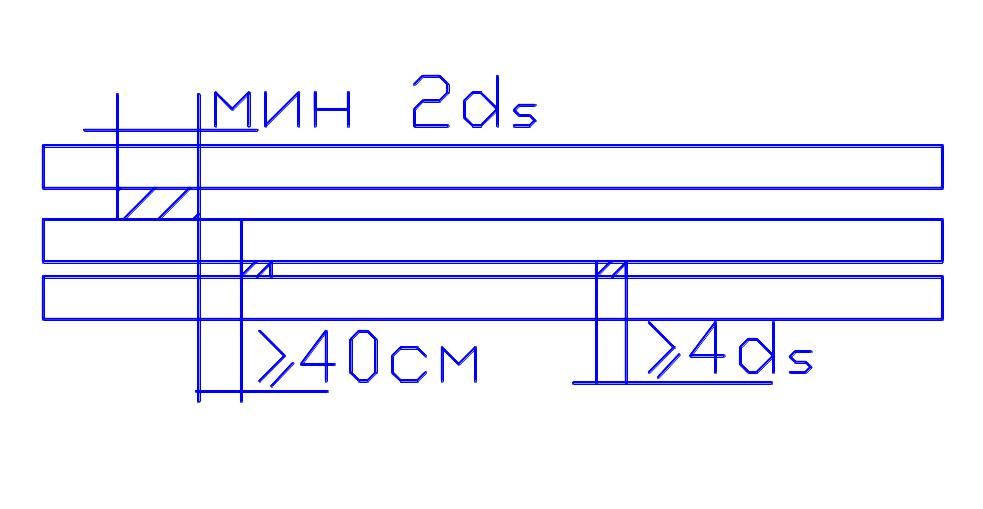

Для а/д мостов заделка арм стержней в изгиб-х эл-ах на длину≥30d_s,от точки их теоретич обрывас приваркой их к смежным стержням на длине ≥ 4d_s швом не менее 4мм.

Доп противоусад арм-ра ставится:в нижней части-d=8-12,шаг12d. В верхн части d=8-10,шаг 20d

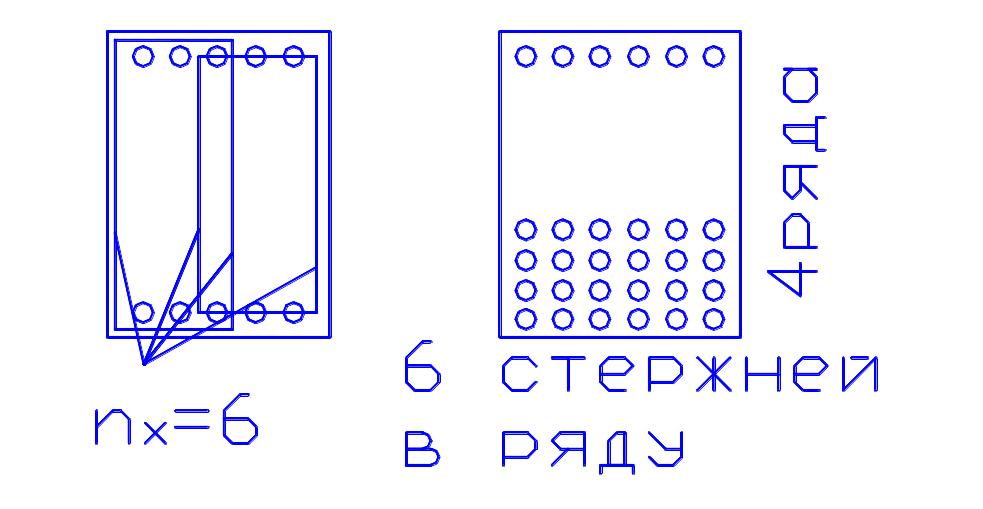

число рядов ≤ 4х,в кажд ряду не более 6 стержней

Поперечную арм-ру уст-ют в виде контура.

Хомут должен охват-ть более 3х сжат стержней,не более 5и растянут стержней.

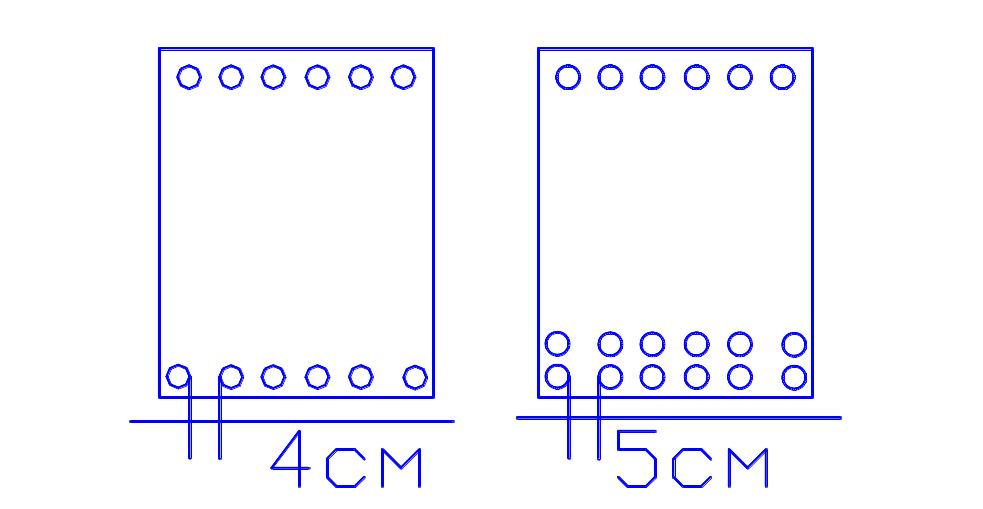

для качеств зап-ия бетоном расст-ие в свету меж стержнями назн-ют в зав-ти от числа рядов арм-ры по высоте. Толщина защ слоя=3см.

в сварных арм-ых каркасахьпо высоте не более 3х стержней. Стержни объед-ют сварными шпоночн швами толщ≥4мм,длина шва ≥4d_s.

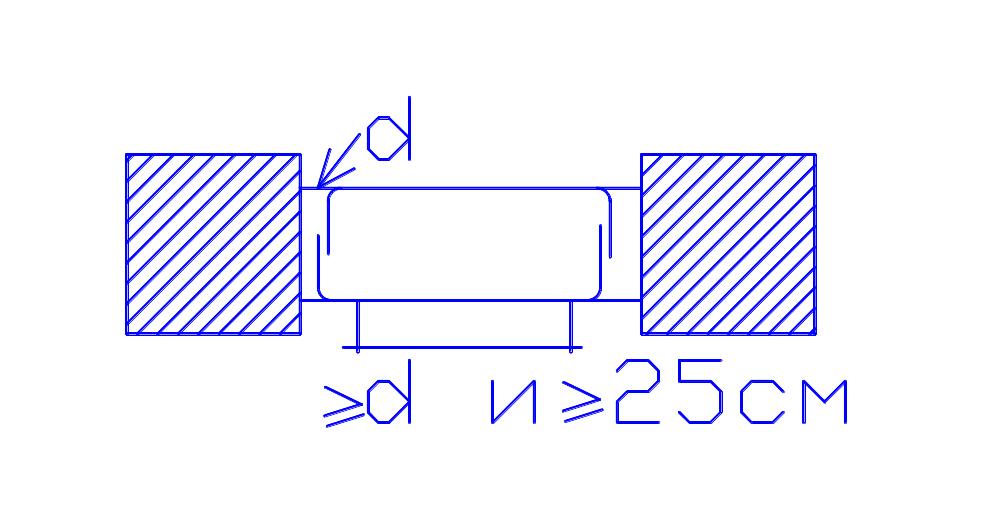

Группы соед-ых стержней объед-ют коротыши,диаметром≥25мм. Шаг коротышей

≤250см. расст-ие в свету меж плоскими каркасами-5см. связующие эл-ты каркаса вып-ют из стали пониж-го класса.
