Конвеерно-тыл. Сборка с продол. Надвижк.

Примен . для сооруж. неразрезн. ПС коробч. сеч. Блоки 2,5-3м. В блоках уклад-ся каналы для высокопрочн. арм. Метод предполаг. сооруж. части ПС на насыпи подхода с последующ. надвижкой в пролёт. Длина стапеля 0,6…0,7 длины 1го пролёта. I этап. На стапеле монтир. Ме аванбег длинной не менее 0,5Lmax и монтир. 18 блоков 1 секции.

1-сборный стапель; 2-упор для домкратов; 3-гидродомкрат; 4-блок ПС; 5-устр-во скольжения; 6-козловой кран. II этап. После объедин. 1й секц. производят надвижку собранной констр. на длину 1го монтажного блока.

Порядок раб. по сборке и монтажу: 1. Обраб. торц-х пов-тей монтажн. блоков; 2. Блоки уст-ся на стапель в проектн. полож.; 3. Нанос-ся клеевой

состав; 4. Блок передвиг. к ранее устан-му блоку; 5. После уст-ки всех блоков в секции в каналы заводят пучки выс-й арм. и произв-ся их натяжение; 6. После достиж. клеевым стыком более 75% прочности произв-ся продольн. надвижка.

С целью предотвращ. в бет. растяг-х напр. в процессе надвижки её усилив. монтажн. пучками. Пучки укл-ся по верхн. и нижн. плите и натягив. на спец. предусмотрен. суппорты. После надвижки монтажн. пучки снимают.

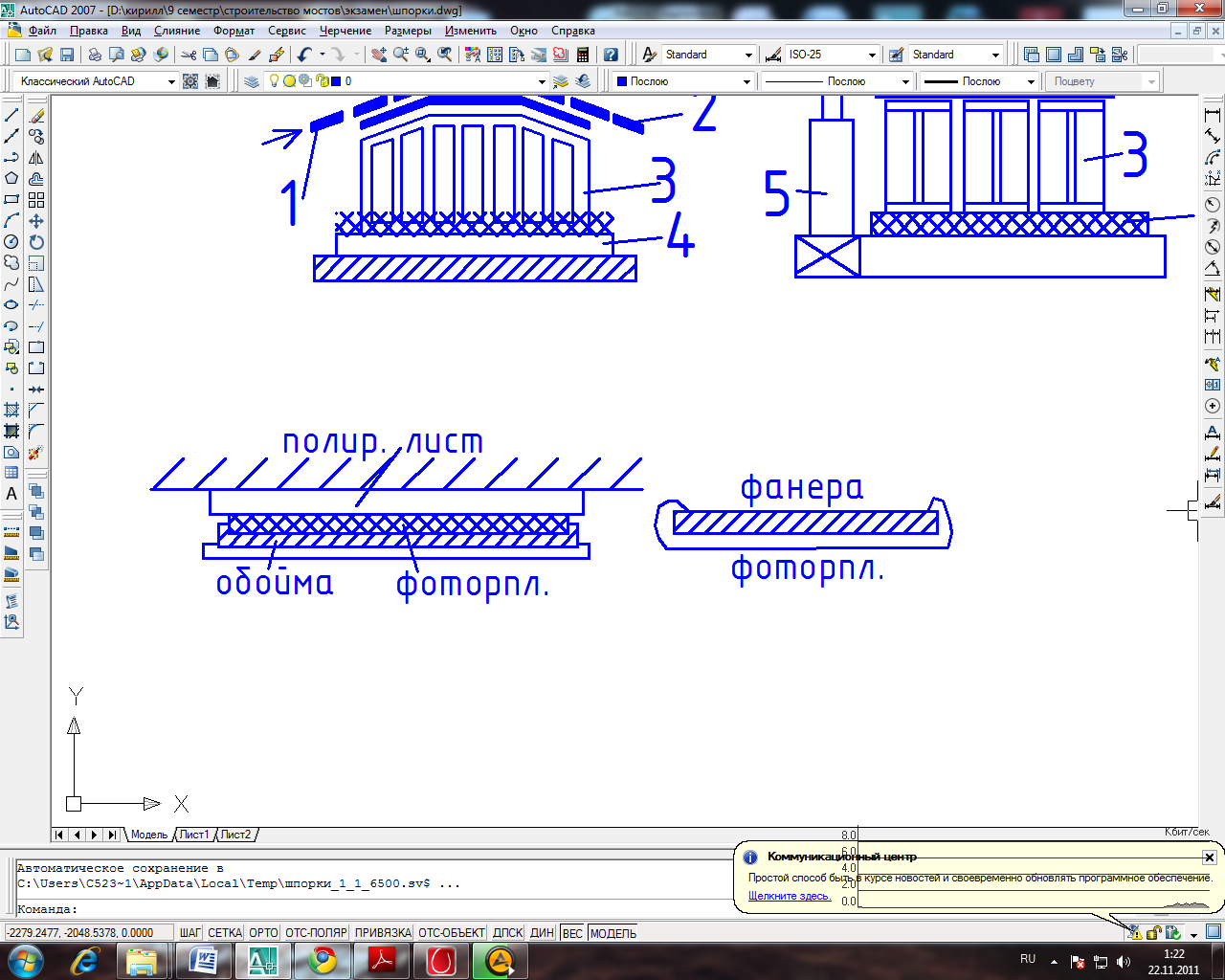

Накаточные устр-ва состоят из полимерного антифрикционного мат-ла. При надвижки использ. фторопласт и полированные Ме листы, уложен. на усиленном основ.

1-салазки с фторопластом; 2-полированный лист; 3-путь скольжения (N 55); 4-резиновай шарнир; 5-гидравлич. домкрат.

11

Домкр. служит для подъёма ПС или аванбега с целью переставки полир-го листа или замены изнош-х листов с фторопластом. Фторопласт в виде листов толщ. 2-5 мм, давл. на фтор. 25-30 МПа. Прокл. из фтор-та могут свободно располаг. на листе фанеры или запресов-ся в обойму.

При располож. фторопл. в обойме толщ. до 20 мм. Для обеспеч. проектн. полож. надвиг-й констр. в плане, предусматрив. спец. направл-е устр-ва, котор. расч. на воспр. бокового усилия при надвижки. Направл. устр-ва д.б. располож. на 30% опор и обяз. на 1й опоре по ходу надвижки.

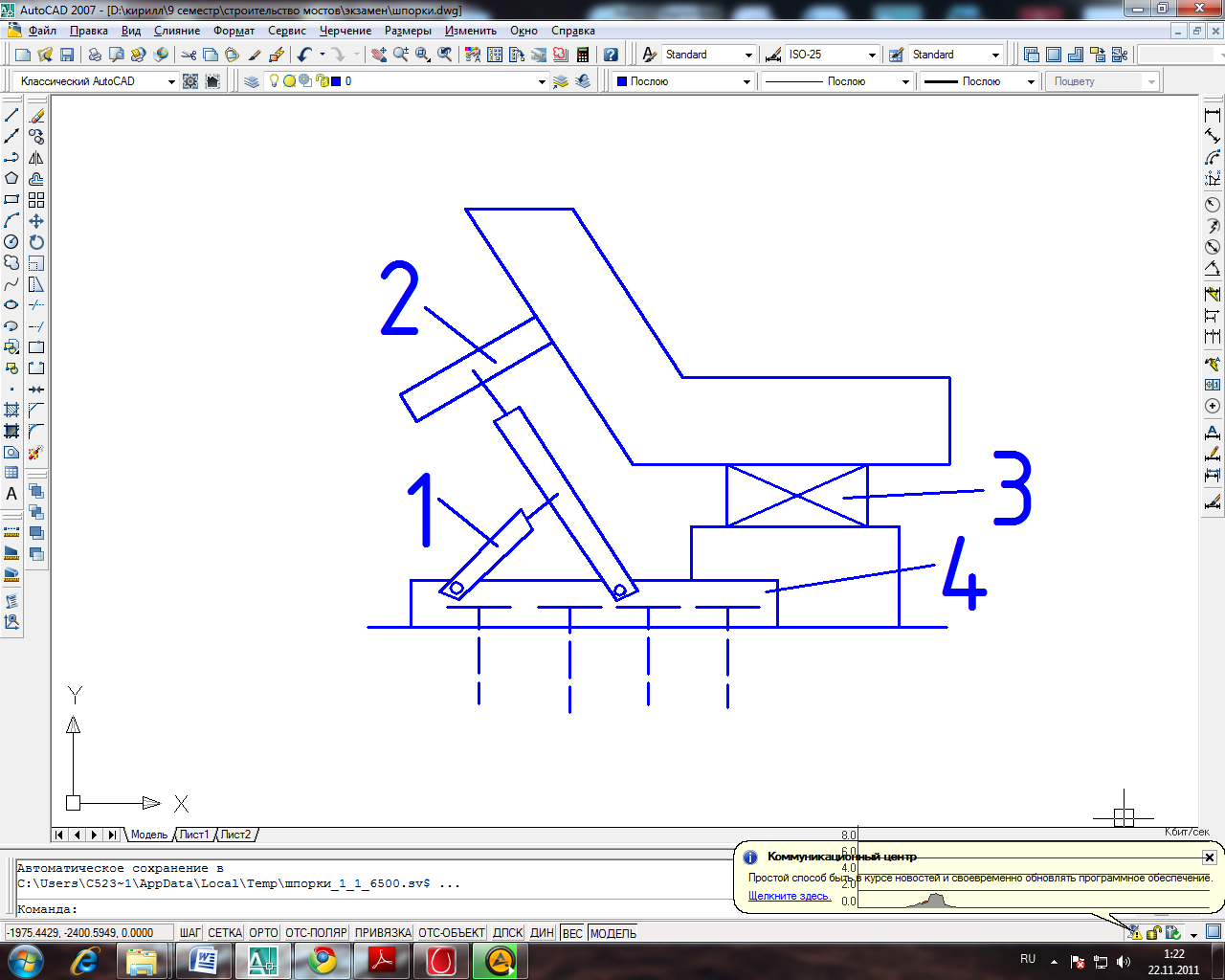

1-винтовой домкр; 2-обрезиненн. направл. ролик.; 3-устр-во скольж; 4-опорн. констр.

Конвеерно-тыл. сборка с продол. надвижк.

12

Навесн. сборка. Одностороння сборка.

Эффективен для сборки ПС L >63м. Эффективен для мостов в котор. главн. несущ. эл-ты работают на усилие одного знака. Этому соотв. балосно-консол., консол-е, рамные сист. с подвесными ПС и безподвесн. ПС. Примен. для неразрезн. сист. особенно с L =84м и Б.

Односторонн. схема прмен. когда ПС состоит из 3х пролётов. Пролёты располог-е над поймой сооруж. на сплошн. подмостях. ПС на русловых уч-ках монтируют в одну сторону вдоль оси моста, подмости и времен. опоры не требуются.

1-монтируемый блок; 2-Монтажный кран; 3-плавсредство; 4-сплошные подмости; 5-рабочая арм. (постоянная).

13

Навесн. Сборка. Уравновешенный монт.

Эффективен для сборки ПС L >63м. Эффективен для мостов в котор. главн. несущ. эл-ты работают на усилие одного знака. Этому соотв. балосно-консол., консол-е, рамные сист. с подвесными ПС и безподвесн. ПС. Примен. для неразрезн. сист. особенно с L =84м и Б.

Уравновеш. навесн. сборка примен если > 3х пролётов. Псоледоват. нарщ. консоли с соблюд. равновесия относит-но опоры. Опережение 2х собир-х конс-й допуск. не более чем на 1 блок.

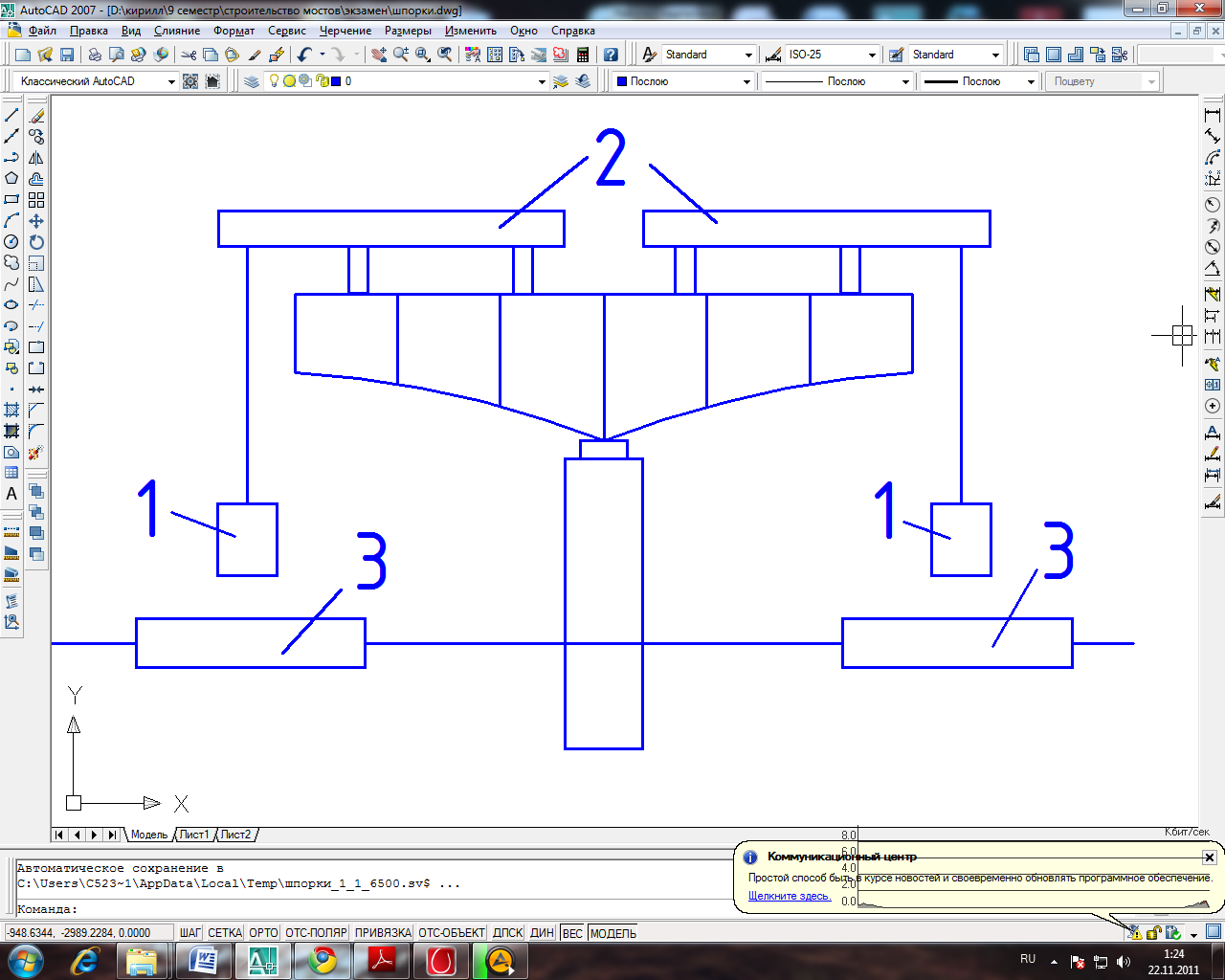

1-монтируемый блок; 2-Монтажный кран; 3-плавсредство.

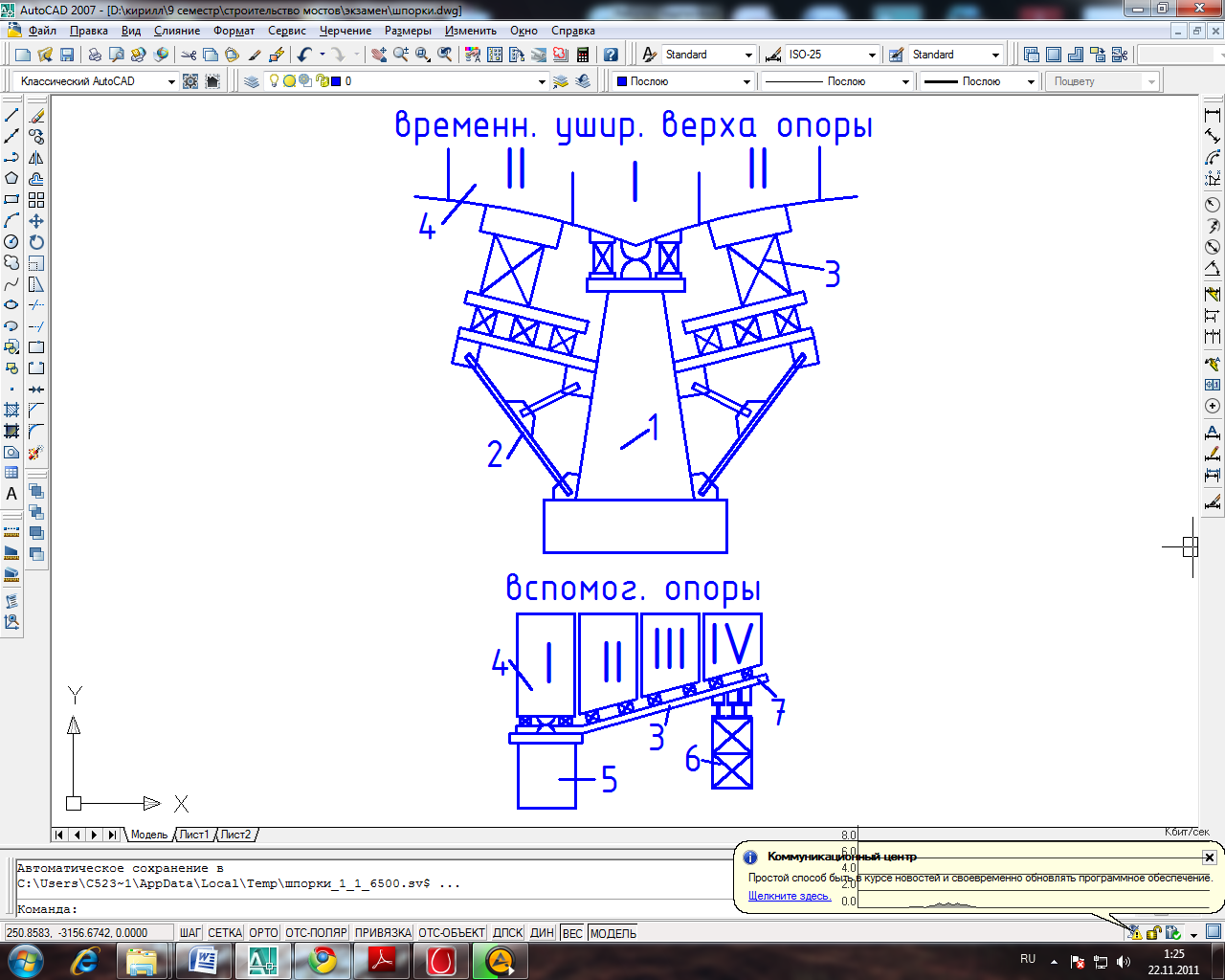

Для уравновеш. монтажа балочно-неразрезн., балочн.-консол-х ПС, котор. опир-ся ч/з шарнирн. опорн. части предусматрив. спец. устр-ва для обеспеч. устойчив. констр. в приопорных зонах.

1-тело опоры; 2-вспомог. консоль; 3-монтажн. клетка; 4- монтир-й блок; 5-пост. опора; 6-временн. опора; 7-вспомог. балка.

14

Физ-мех св-ва арматуры

Сталь хороша и при сжати и при растяжен. Испыт проводятся на спец образцах

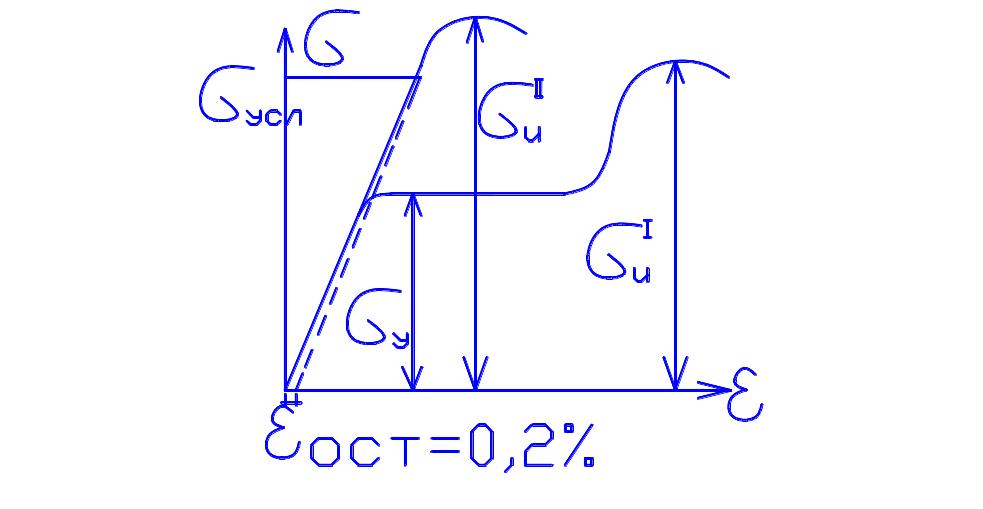

уст-им связь между напряж-ми ϭs и прод деф-ми ɛs. на нач-ых стадиях зав-ть носит пропорционал хар-р,но при дост-ии уровня ϭs1> ϭnp1,называемого предел пропорц-ти появл-ся пласт деф-ии. При дальн-ем нагр-ии наст-ет мом-т когда он деф-ся без роста напр-ий-текучесть стали. Соотв-ие напряж-я-предел текучести-1на рис. При заверш-ии акт пласт деф-ия изменяется структура Ме,он нач-ет сопрот-ся до момента ϭu1,далее фаза разр-я. Сейчас прим-ют стали,не проявляющие текучесть-2на рис. В наст время оцен-ют по пред текучести,отклад-ют знач ост деф-ии ɛост=0,2%,проводят линию до пересеч с лин 2. Орд-ту точки пересеч-усл предел тек-ти

ϭустрем к Ry

Rs=Rsn1m1 ϭ0.02стрем к Rsn2 Rs=Rsn2m2

Прочность арм-ры хар-ся ее классом: АI-глад, АII, АIII-период проф, АIV-высокопроч

Для хар-ки хим состава2 гр:малоуглерод(Ст3)

Низколегир-е(15ХСНД). Малоуглерод-е делят на кипящие,спокойные,полуспок-е

высокопроч арм-ра изгот-ся протяжкой проволоки в холод сост

2

Стадии работы жб эл-ов

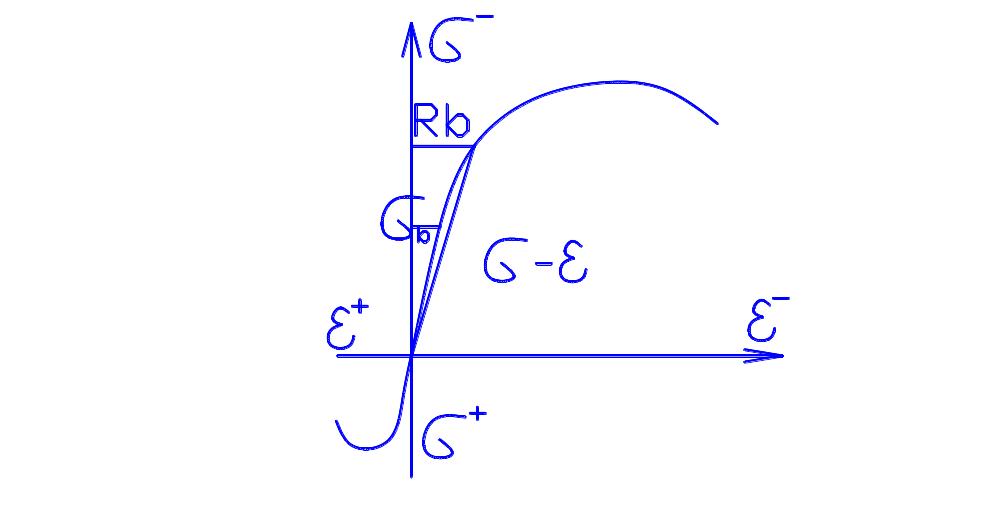

Зав-ть ϭ-ɛ в бетоне и арм-ре.

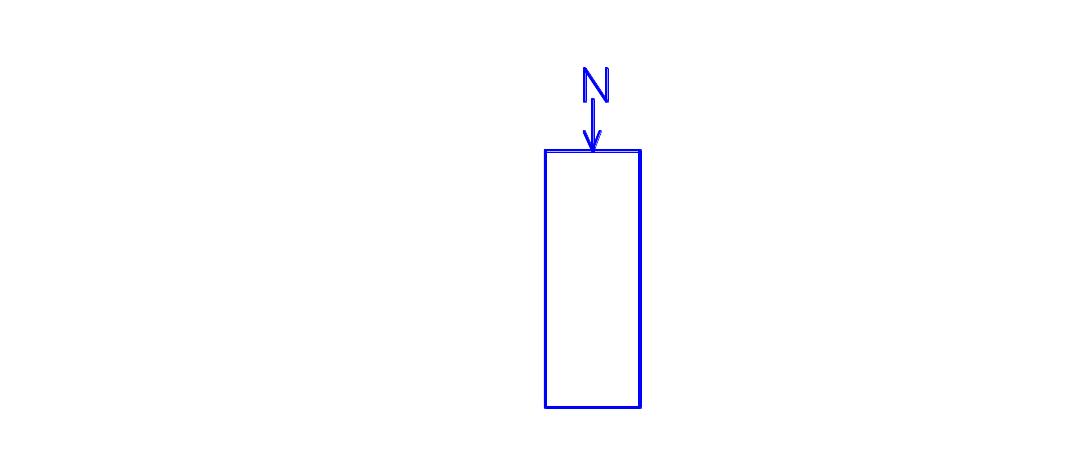

Сжатые элементы. При сжатии жб эл-та внутри его возн-ют напр-я N=ϭbAbsAs. В силу совм-ти деф-ий ɛss/Es= ɛbb/ Eb. Т.о

ϭs= ϭb*( Es/ Eb)= ϭb*ns. ϭs= [ϭb]* ns. арм-ра работает с недонапряж-ем. С учетом предыдущего опр-ем допуск нагр-ку:

[N]= [ϭb] Ab+[ϭb] nsAs=[ϭb]( Ab+ nsAs)= [ϭb] Ared

Ared= Ab+ nsAs-привед площадь. При повыш-ии напряж-ий в бетоне проявл-ся пласт деф-ии, ns возрастает,повыш-ся эффект-ть работы арм-ры. При ϭb=Rb, ϭs=Rs. предел усилие воспр-е жб сечением= Nпред= Rb Ab+ RsAs≥Nef

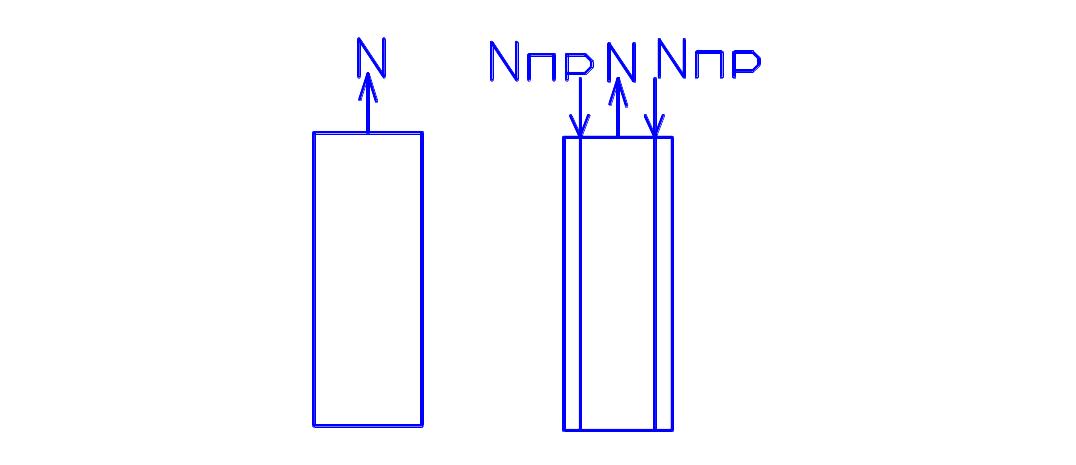

Растянутые эл-ты. Допуск усилие=[Nt]= [ϭbt] Ab+ ϭsAs.

в раст-ых эл-ах бетон выкл-ся из работы. Исп-ют макс возм-ти арм-ры без учета бетона: Nпред= RsAs≥Nef. Нужно собл-ть треб-ия по трещин-ти acrc≤[Δcrc],где acrc-расч ширина раскр трещин от нормат нагр

crc]-допуск-ая ширина раскр трещин. Если по трещин-ти не вып-ся,то Nпред= RsAsрAр

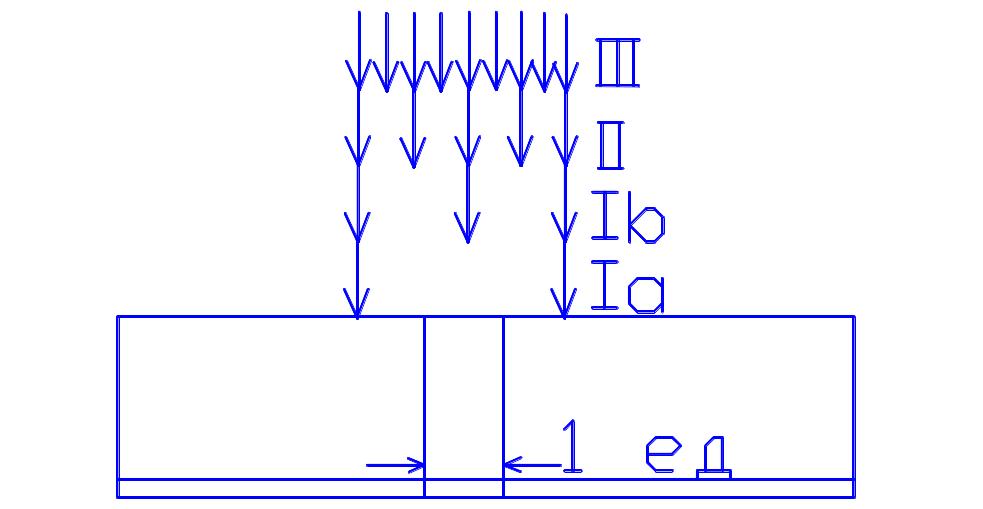

Изгибаемые эл-ты. Рассм-им разрез-ую балочн констр-ию,арм-ую ненапряг арм-ой. Выделим в балке уч-ок длины,для которого абс и относит деф-ии совп-ют. Приложим вертик нагрузку в 4 этапа. С кажд этапом нагр увелич-ем. На каж этапе фикс деф-ии волокон

3

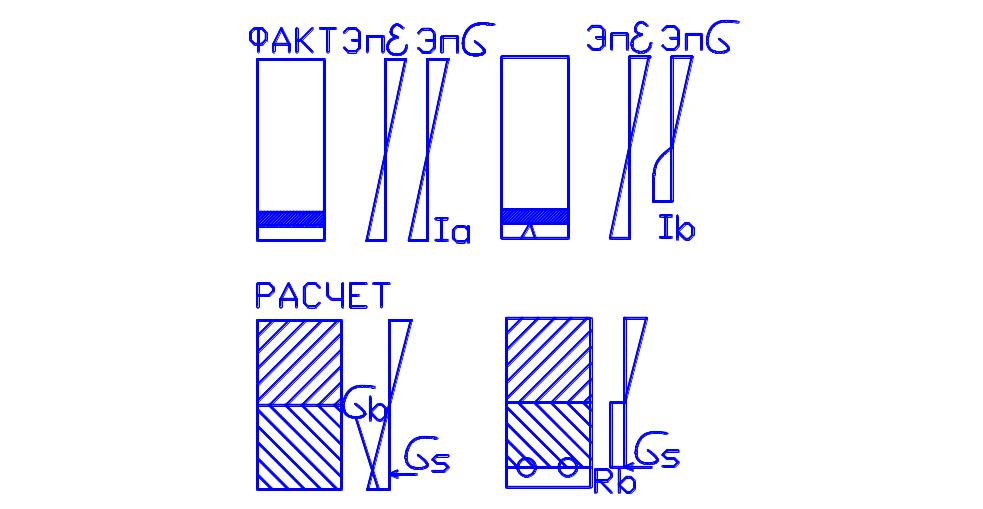

Восп-сь гипотезой плоск сечений получим эпюру прод деф-ий. Эпюры предст-м в табл

На этапе Ia нарушений нет,на этапе Ib-трещины в защит слое. На II дальнейшее развитие трещин,но в пределах нормы

Nnp-усилия от ввозд-ия пост нагр-ок

На III характерна большая ширина раскрытия трещин. Из рисунка хорошо видно что по мере увеличения нагр-ки высота трещин увелич-ся,нейтральная линия перемещается в сторону верхней сжатой кромки. Исходя из интересов доступности расчета факт-ие эпюры заменяют на расчетные(нижние на рисунке)

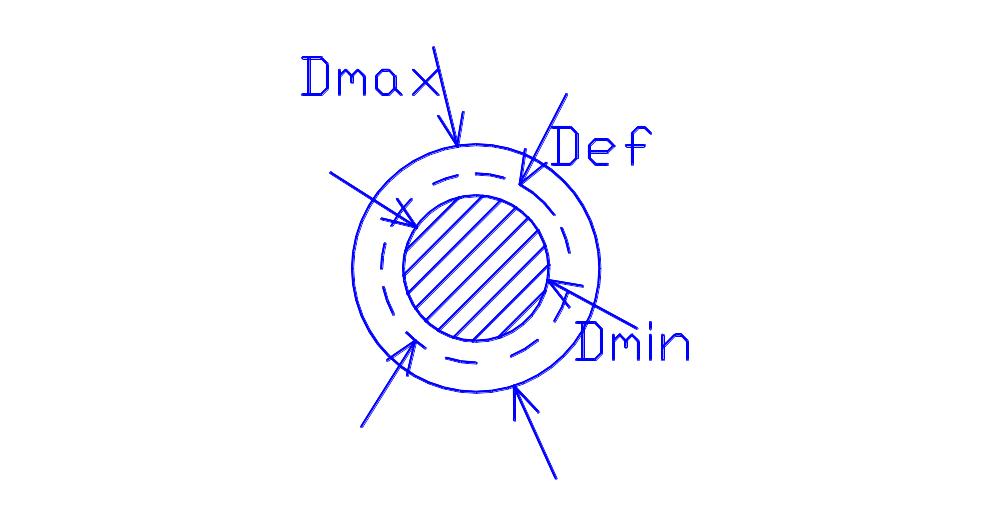

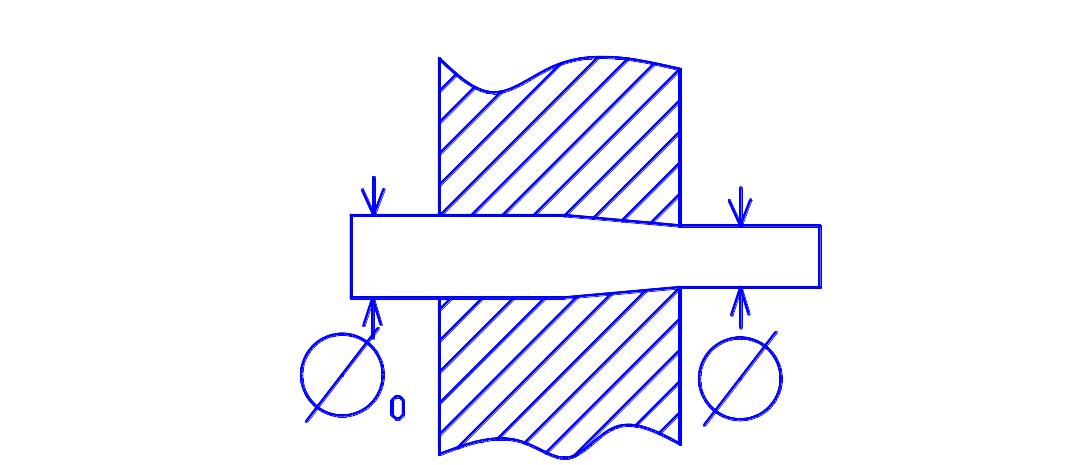

Протяг-ют через конич отв-ие,увелич-ся прочность,если пучком-канат.

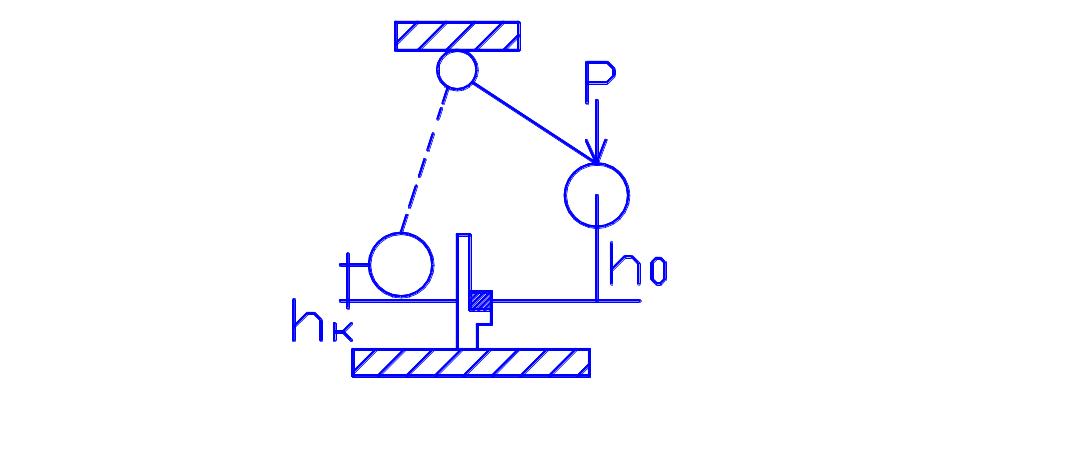

Опре-ие ударной вязкости

KC=P*(h0-hk)/An≤[KC] An-осл площадь,

Испытания провод-ся при минус-ой темп-ре

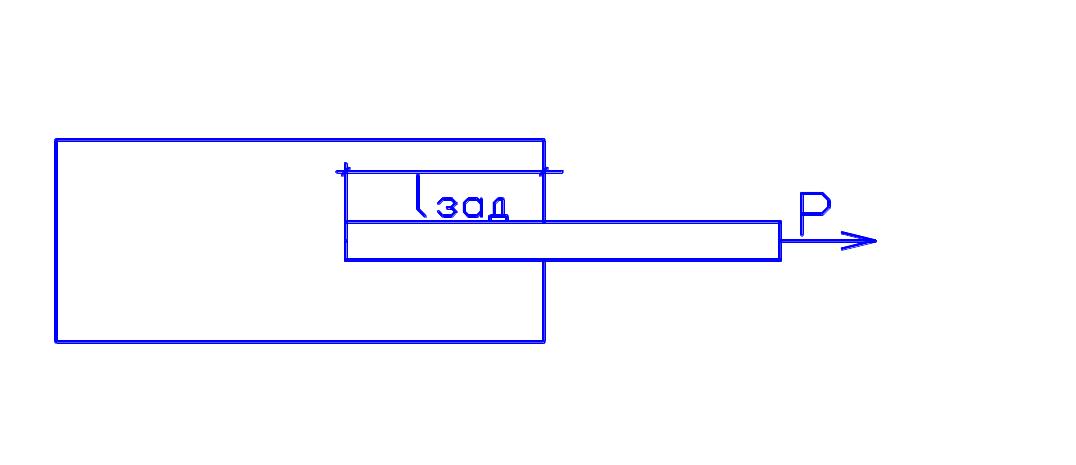

Вводят в свежеулож бетон арм-ые стержни,на разные глубины. После набора прочности стержни выдерг-ся,если происходит разрыв-достигли lзад. Зависит от класса бетона,арм-ры

Также проводят исп-ия на изгиб. Нагрет стержень изгибают до заданного угла. Затем охл-ют и частично разгиб-ют. Образец проходит если нет трещин.
