Расч по прочн. Ж/б с ненапряг в пред. Ребра
Исходн.Данные-эпюры изг.мом и перерез.сил

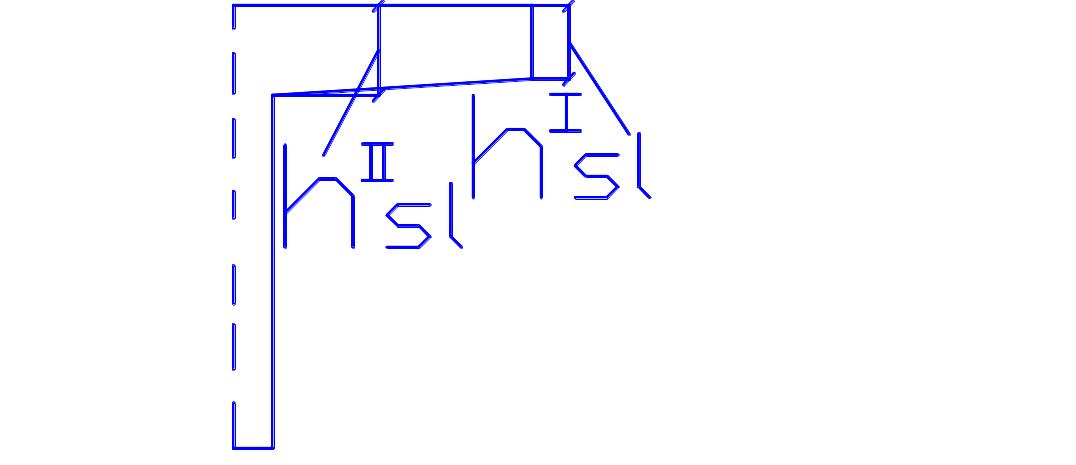

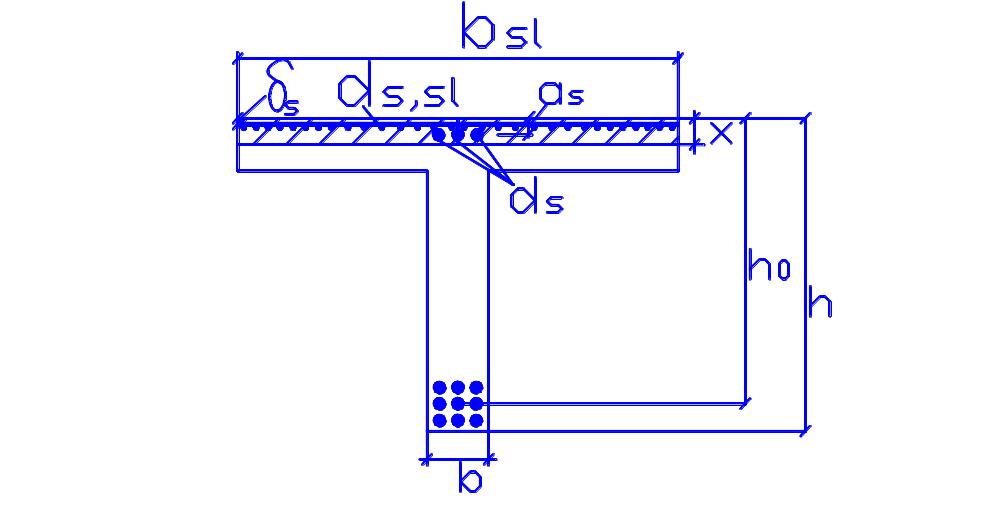

Заменим сеч. На тавровое hsl=(hsl1+hsl2)/2
Норм. Напряж. В плите макс в зоне сопряж.с прод ребром. Далее снижаются

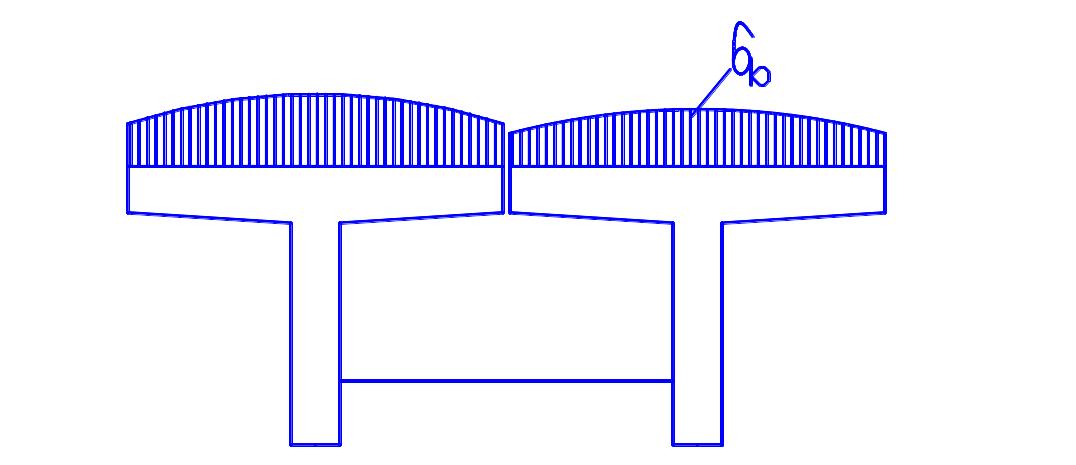

На грани меж блоками в п/с с диафрагм набл скачок напряжений
12

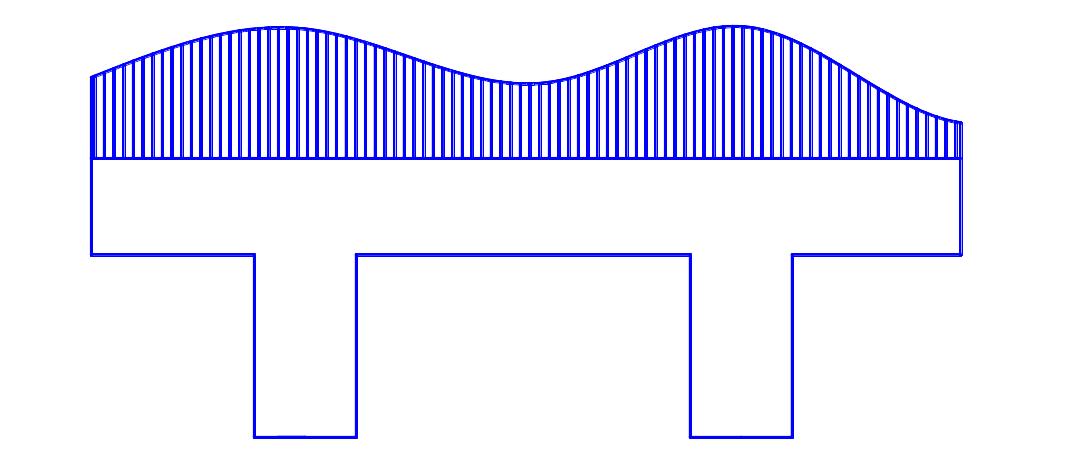

В бездиафрагм напряж распред плавно:

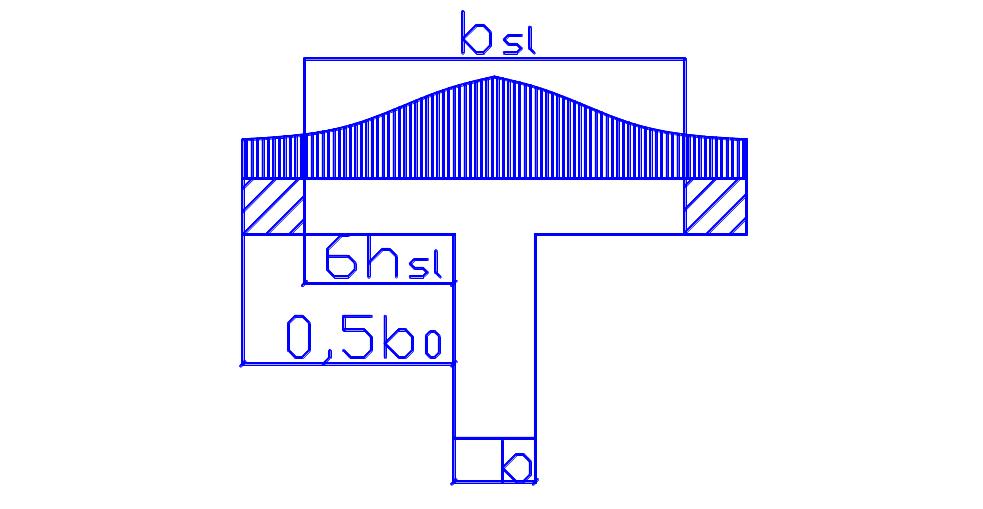

Для расч заменяем сложн распред напряжен на простое с шириной bsl..
при
0,5bsl>6hsl
bsl=b+2*6hsl.
При 0,5b0<=6hsl, bsl=b+2*0,5*b0.
Растян арм –в ниж зоне ребра,сжатая вплотную под раб арм плиты проезда.
As,0,i-расчет площадь 1го стержня. Поэтапная процедура представляется схемой:
As=∑As,0,i*ns,i*ma6.
На первом этапе ma6 равен 1.
Выс сжат зоны бет: x=(Rs*As-Rs1*As1)/Rb*bsl
Если x≤hsl, то сечение считаем как прямоуг.коррект ma6.
Условие:
Mnp=Rb*bsl*x*(h0-0,5x)+Rs1*As1*(h0-as1)≥Mef,max
Mef,max-макс момент в расч сечении от расч нагрузок
3-я кат-ия. 3а-допуск трещины с шириной
acrc<acrc,ult=0,015. acrc-расч шир раскр трещин
acrc,ult-предел допуст ширина. Для 3б допускается acrc<acrc,ult=0,030
acrc=(ϭs/Es)*ѱ≤acrc,ult
ϭs-напряж в наиб растян стержнях, ѱ-к-т раскр-ия трещин. Ѱ=0,35R-для гладкой, Ѱ=1,5√R-период профиля.
Rr=Ar/∑(β*nsi*dsi). Ar-площадь взаимод-ия бетона с арм-ой

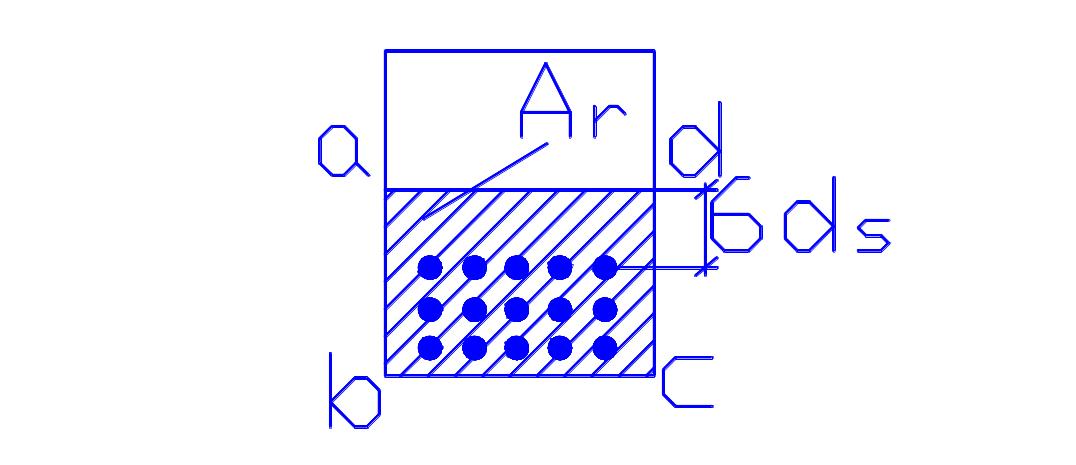

Ar=Аabcd
2-ая категория. 2а-эл-ты а/д мостов кроме стенок балок пс,арм-ые высокопроч проволокой d=3мм,арм канатами 9мм
2б- эл-ты а/д мостов кроме стенок балок пс арм-ые высокопр проволокой 4мм,канатами 12,15

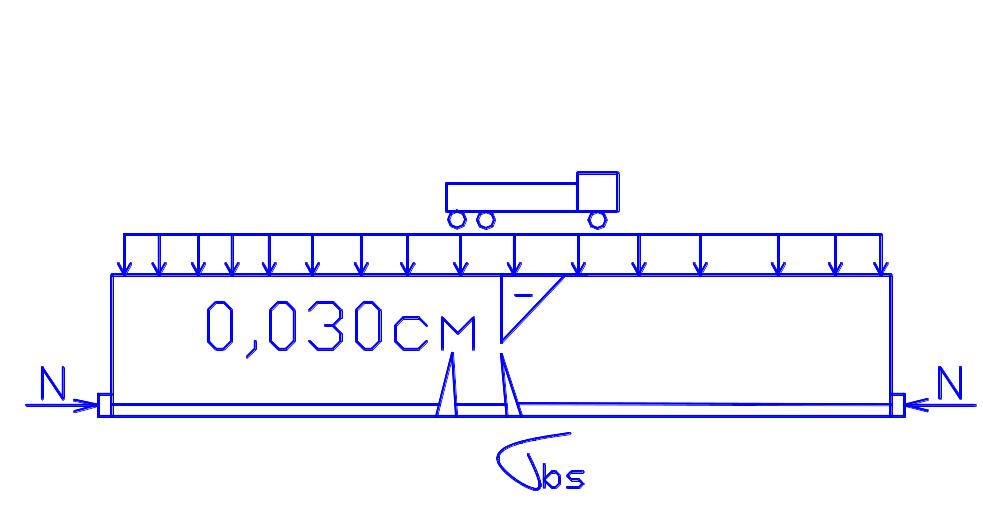

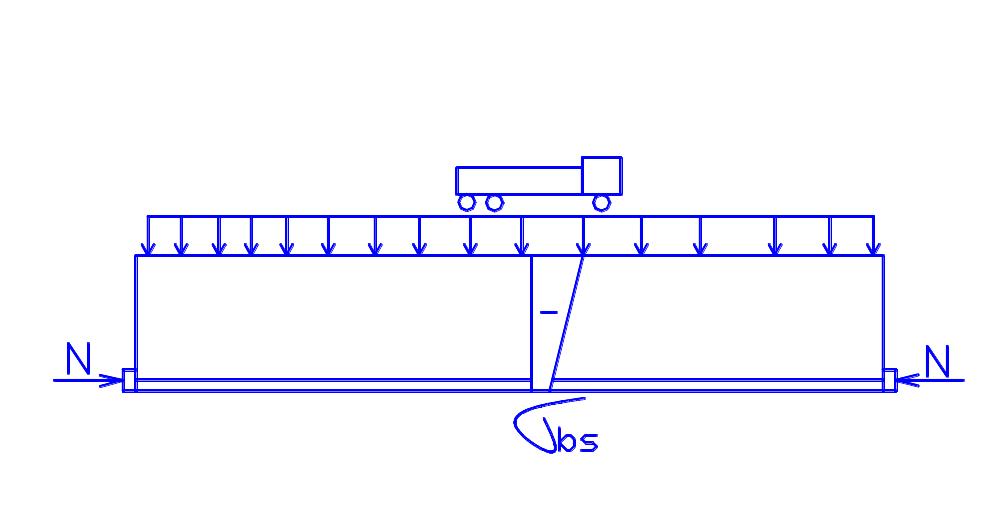

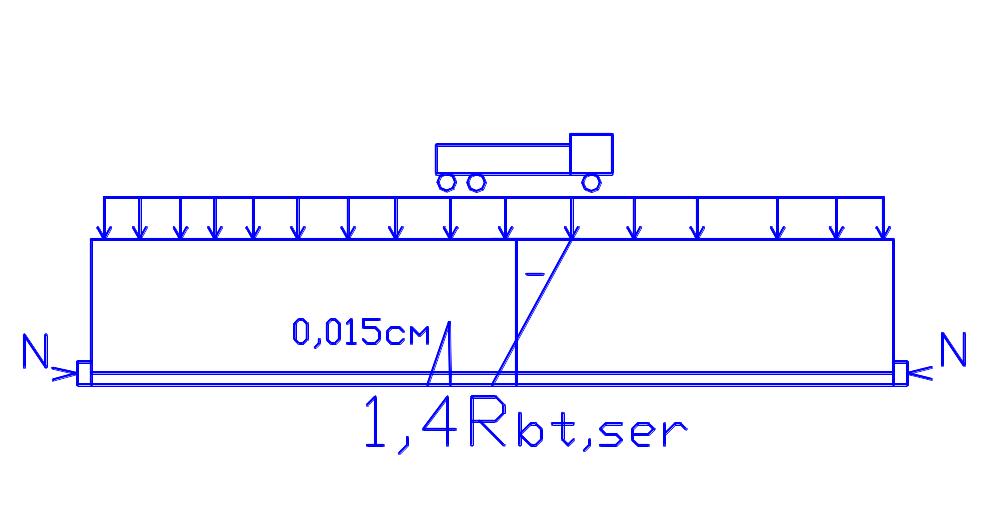

При ϭbt≤1,4Rbt,,ser. Возможно появление трещин до 0,015см. нужно гарант-ое зажатие трещин при отс-ии врем нагр. Условие вып-ся при ϭb,c≥0,1Rb для В30, ϭb,c≥1,6МПа для В35
Расчет по трещиност-ти. Обычная арм-ра

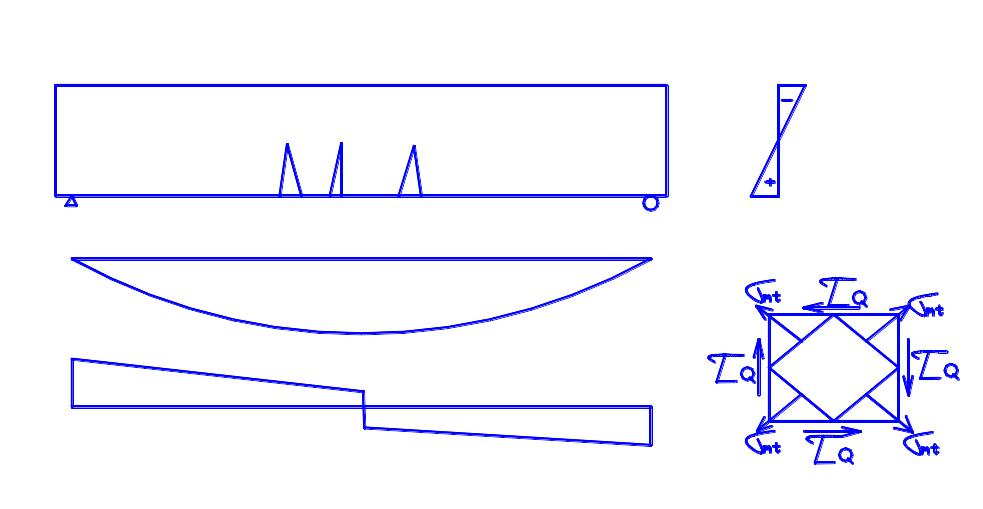

Трещины,вследствие изгиб момента –нормал
Появляются в зоне д-ия макс моментов.
Сущ-ет 3 катег-ии требований по трещиност-ти. Зависят от назн-ия мостов,арм.,,величины напр-ий расч шириной раскр трещин. Относится ко 2груп предел сост. Расчет на д-ие нормат нагрузок
1ая катег по трещ-т. Трещины недопустимы

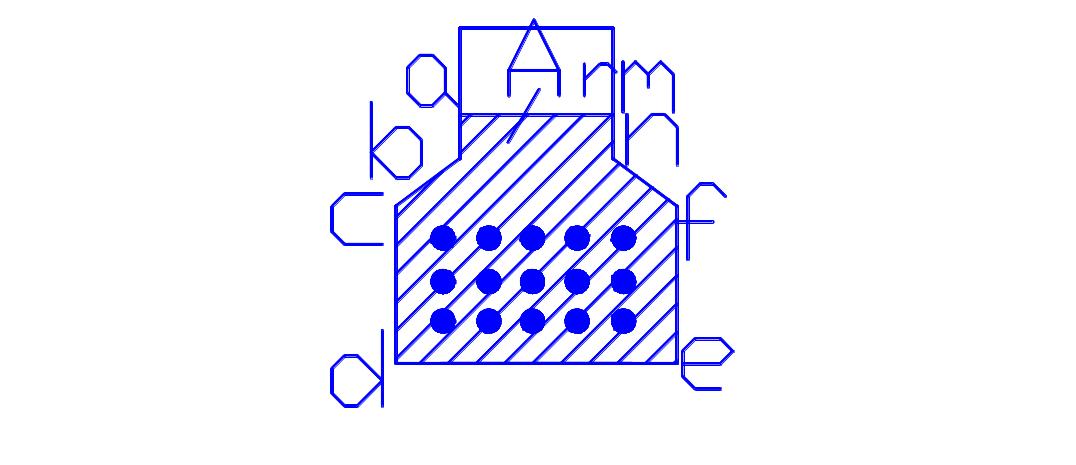

Ar=Аabcdefnm

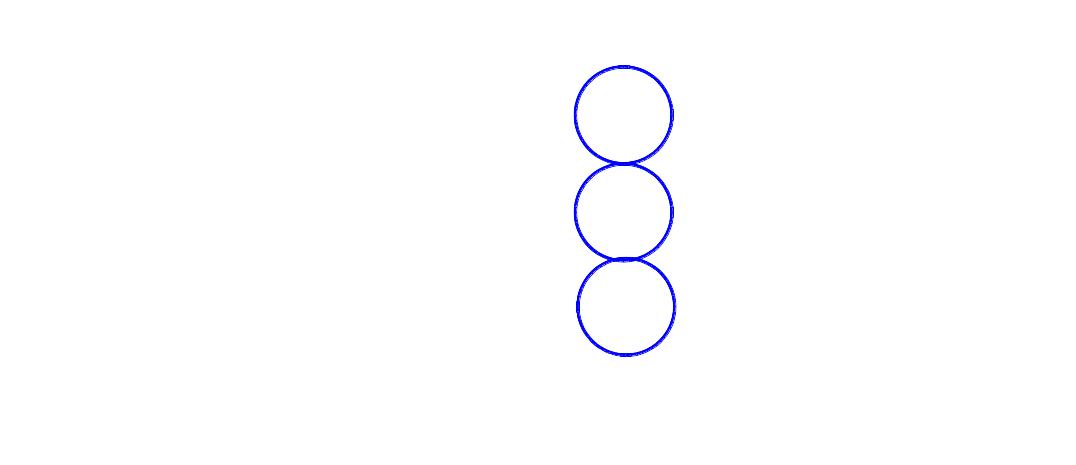

β=1,0
β=0,85
β=0,75
14
Физико-мех. свойства бетона
Физ св-ва бетона получают в рез-те мех испытаний бетона на сжатие и растяжение

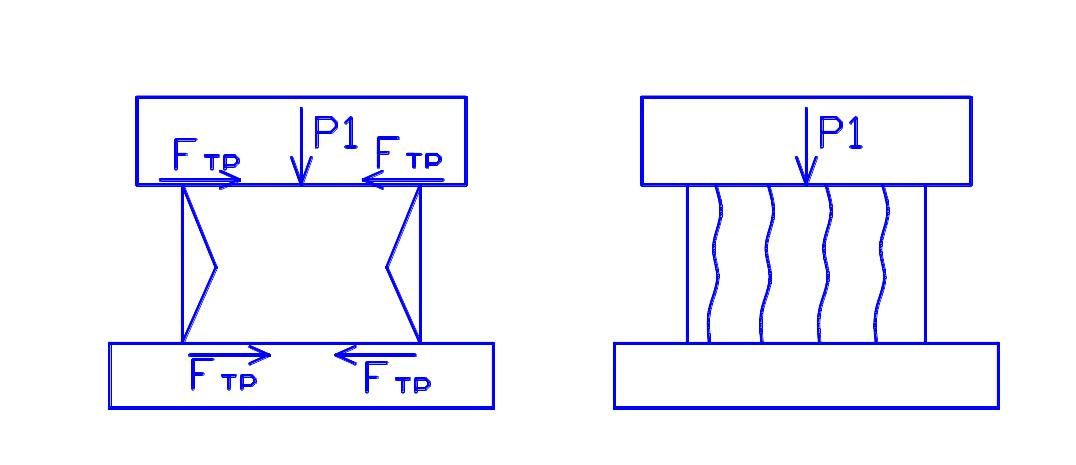

Основ. Хар-ка сжатие,испыт зав-ят от тех условий. Если не обработаны контакт пов-ти-возникает Fтр-другой хар-р разруш-ия
Р1≠Р2,нужно устранить Fтр тогда получим нужное разруш. Сопр образца сжатию хар-ся прочностью Ri. Ri=P/A0. A0-площадь поп сечения. Для объект оценки исп-ют призму.
n≥4

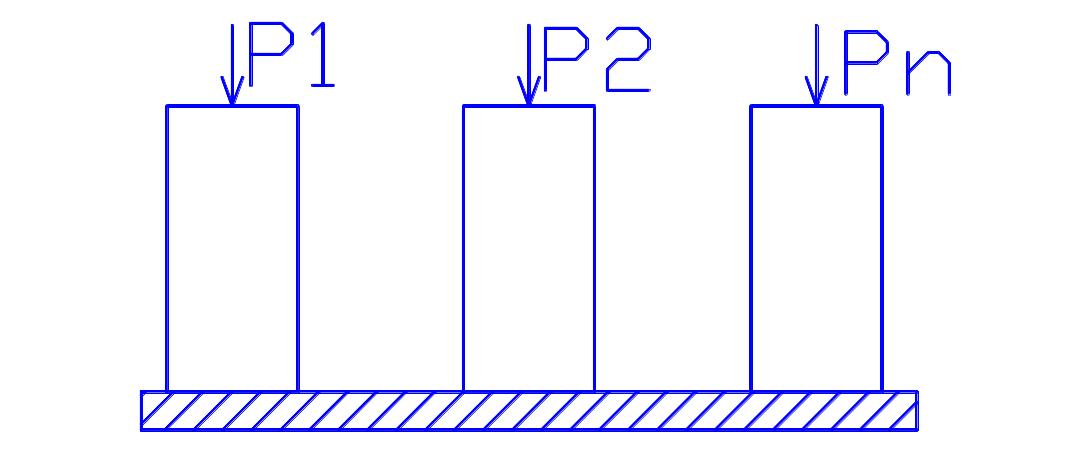

Минус бетона-неоднородность,Р1≠ Р2≠ Рп
Rcp=∑Ri/n
По сред знач-ю опр-ем марку бетона.
Разброс оцен-ют среднеквадрат отклонением
Ϭ=√∑(Ri-Rcp)/(n-1)
По Ri и Ϭ бетона при доверит вероятности р опр-ют нижнее доверит-ое знач прочности Rmin= Rcp – Ϭ*tk,p/√n,по Rmin опр-ют класс бетона на сжатие. K=n-1, p=0,95.

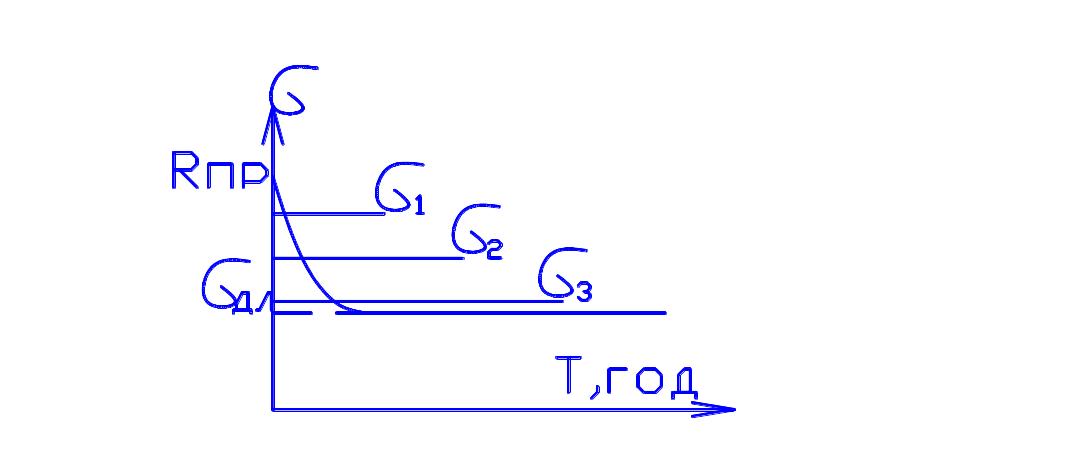

Установлено что с уменьш уровня загрузки бетона время от начала загр-я до разр-я послед-но увеличивается. При опр-ом Ϭдл бетон может сопр-ся разр-ю неогр долго.
При x>hsl рассм схему
Бетон набирает прочность в течение достаточно длит-ого периода времени возникает потребность передачи на изгот жб констр-ию часть нагрузки. Бетон должен обладать передаточной прочностью Rb,p.
При соор-ии мост конструкций нередко прих-ся перевозить изгот-ые на заводе жб констр-ии к месту произв-ва работ. Для этого бетон должен обладать необх к моменту отгрузки прочностью Rb,0.
