Приложение а
(обязательное)
Пример оформления титульного листа лабораторной работы
Министерство образования и науки Российской Федерации
ФГБОУ ВПО «СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
Факультет механической технология древесины
Кафедра теплотехники
Лабораторная работа № 1
Исследование объемной изобарной теплоемкости воздуха
Руководитель:
_____________А.В. Иванов
(подпись)
_______________________
(оценка, дата)
Выполнил:
Студент группы 42-1
______________П.В. Петров
(подпись)
Приложение б
(обязательное)
Содержание отчета и пример оформление технического расчета
Отчет о лабораторной работе оформляется в соответствии с СТП 3.4.204-01. Система вузовской учебной документации. Требования к оформлению текстовых документов [4] и должен содержать:
принципиальную схему установки я краткое ее описание;
таблицу измерений;
обработку опытных данных, рассчитанные величины. Сравнение полученных данных с табличными;
расчет погрешности экспериментальных данных;
выводы.
Пример оформления технического расчета

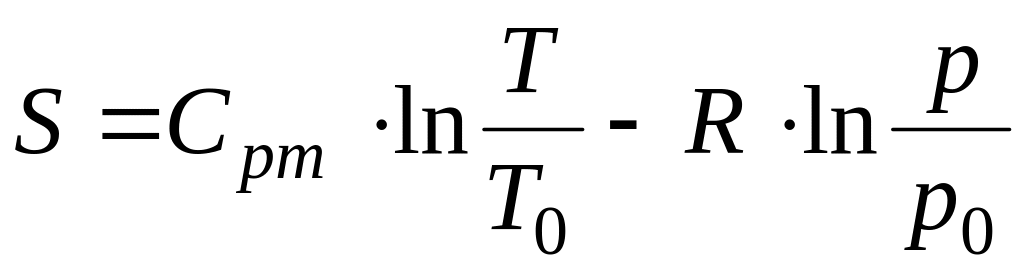

Энтропия воздуха определяется по формуле
, (1)
где – средняя массовая изобарная теплоемкость воздуха, кДж/(кг·К), определяется по формуле
, (2)
где – определяется по температуре из таблицы В.2;
– температура и
давление при нормальных физических
условиях; принимаем
= 273 К;
= 101,3 кПа.

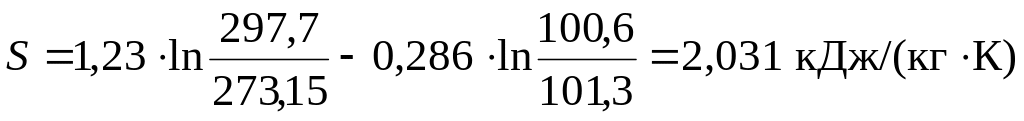

Подставляя эти значения в формулу, получим
.
Результаты аналогичных расчетов для энтропии других состояний сведены в таблицу 2.
Таблица 2 – Результаты расчетов
№ |
р, кПа |
|
, м3 |
|
|
1 |
100,6 |
297,7 |
0,061 |
0,859 |
2,031 |
2 |
199,6 |
298,5 |
0,054 |
0,760 |
-0,102 |
3 |
296,7 |
299,7 |
0,022 |
0,309 |
-0,218 |
4 |
394,7 |
300,5 |
0,016 |
0,225 |
-0,295 |
,
К
,
м3/кг
,
кДж/(кг·К)Приложение в
(справочное)
Физические свойства воздуха
Таблица В.1 – Физические свойства сухого воздуха
Т, К |
, кг/м3 |
Ср, кДж/кг·К |
|
а103, м2/с |
|
|
273 |
1,252 |
1,011 |
2,374 |
18,70 |
1,75 |
13,70 |
283 |
1,206 |
1,012 |
2,456 |
20,14 |
1,81 |
14,70 |
293 |
1,164 |
1,013 |
2,522 |
21,22 |
1,86 |
15,70 |
303 |
1,127 |
1,014 |
2,580 |
22,60 |
1,91 |
16,61 |
313 |
1,092 |
1,015 |
2,654 |
24,00 |
1,96 |
17,60 |
323 |
1,056 |
1,016 |
2,720 |
25,40 |
2,00 |
18,60 |
333 |
1,025 |
1,017 |
2,800 |
26,80 |
2,05 |
19,60 |
343 |
0,996 |
1,018 |
2,860 |
28,22 |
2,08 |
20,45 |
353 |
0,968 |
1,019 |
2,930 |
29,56 |
2,14 |
21,70 |
363 |
0,942 |
1,020 |
3,000 |
31,20 |
2,20 |
22,90 |
373 |
0,916 |
1,021 |
3,070 |
32,76 |
2,22 |
23,78 |
,
Вт/мК
,
кгс/м2
,
м2/с
Таблица В.2 –
Средняя объемная теплоемкость при
постоянном давлении
,
кДж/(м3·К)
Т, К |
Кислород О2 |
Азот N2 |
Окись углерода СО |
Углекислый газ СО2 |
Водяной пар Н2О |
Сернистый газ SO2 |
Воздух абс. сухой |
273 |
1,3059 |
1,2946 |
1,2992 |
1,5998 |
1,4943 |
1,733 |
1,2971 |
373 |
1,3176 |
1,2958 |
1,3017 |
1,7003 |
1,5052 |
1,813 |
1,3004 |
473 |
1,3352 |
1,2996 |
1,3071 |
1,7873 |
1,5223 |
1,886 |
1,0710 |
573 |
1,3561 |
1,3067 |
1,3167 |
1,8627 |
1,5424 |
1,955 |
1,3172 |
673 |
1,3775 |
1,3163 |
1,3289 |
1,9297 |
1,5654 |
2,018 |
1,3289 |
873 |
1,4168 |
1,3402 |
1,3574 |
2,0411 |
1,6148 |
2,114 |
1,3565 |
1073 |
1,4499 |
1,3670 |
1,3862 |
2,1311 |
1,6680 |
2,181 |
1,3842 |
1273 |
1,4775 |
1,3917 |
1,4126 |
2,2035 |
1,7229 |
2,236 |
1,4097 |
1473 |
1,5005 |
1,4143 |
1,4361 |
2,2638 |
1,7769 |
2,278 |
1,4327 |
1673 |
1,5205 |
1,4348 |
1,4566 |
2,3136 |
1,8280 |
- |
1,4528 |
