13. Машини для збирання льону

13.1. Способи та технології збирання льону-довгунця,

класифікація машин

Льон-довгунець вирощують для отримання волокна та насіння. Це однорічна високоросла (від 60 до 120 см) одностеблова рослина. Діаметр стебла в нижній частині становить у середньому 1 – 2 мм. При збиранні у верхній частині стебла утворюється в середньому від 3 до 8 насіннєвих коробочок. Коренева система льону-довгунця невелика і слабо пов'язана з ґрунтом. Він легко виривається з нього і цей процес називають бранням стебел. Від стебел відривають коробочки з насінням шляхом обчісування.

Якщо льон-довгунець вирощують на насіння, то збирають його в стадії жовтої стиглості, але волокно при цьому отримують нижчої якості.

Технологія вирощування льону-довгунця в нашій країні передбачає використання двох основних способів збирання: комбайнового та снопового. Найпоширеніший комбайновий спосіб, коли послідовно виконують такі операції: брання стебел, обчісування коробочок, зв'язування стебел у снопи або розстилання льоносоломи на полі у стрічку, обертання стрічок, перевезення льоносоломи у снопах (рулонах) на завод або підбирання трести і перевезення її на завод.

При сноповому способі збирання льон-довгунець виривають і укладають у стрічки. Через деякий час (5 – 6 днів) стрічки льону підбирають і зв'язують у снопи. Після того, як снопи висохнуть, здійснюють їх обмолочення.

13.2. Бральні апарати. Льонобралки

Бральні апарати призначені для виривання стебел льону з ґрунту.

Льонобралка фронтальна начіпна ТЛН-1,5А призначена для брання стебел льону-довгунця з ґрунту і розстилання його у стрічку на полі. Вона складається з п'яти подільників (15) (рис. 13.1 а, б), чотирьох барабанів (16), брального паса 6, ведучого та веденого шківів, вивідного паса (11), механізму приводу та рами з начіпним пристроєм. Подільники (15) виготовлені з металевих прутків і мають форму просторового клина. Вони призначені для розподілу стебел на стрічки шириною 38 см. Подільники шарнірно з'єднані з рамою і можуть підніматись догори при зустрічі з нерівностями поля.

Бральний пас (6) та прогумовані барабани (16) утворюють стрічково-барабанний бральний апарат. Вивідний пристрій має вивідний пас (11), шків (10) і поворотний важіль шківа.

Під час руху агрегату подільники (15) поділяють стебла на стрічки. Стрічки стебел внутрішні прутки подільників звужують і спрямовують у русло, утворене бральним пасом (6) і барабаном (16). Тут барабан притискає їх до паса, вириває з ґрунту і переміщує в ліву (за ходом) частину машини. Стебла льону-довгунця, вирвані секцією правого крайнього барабана, бральний пас подається до наступної секції, розміщеної зліва, де на цей шар накладаються не вирвані стебла з цієї секції і разом, притискаючи між пасом та диском, виривають їх з ґрунту. Вирвані стебла всіх чотирьох секцій потрапляють до вивідного паса (11) і потім укладаються на полі у стрічку.

Робоча ширина захвату льонобралки становить 1,5 м, продуктивність при швидкості 6 км/год. – 0,9 га/год.

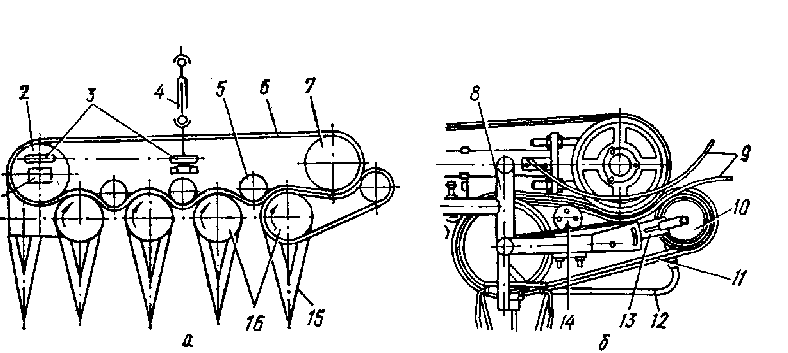

Рис. 13.1. Льонобралка ТЛН-1,5А: а – загальний вигляд; б – вивідний пристрій: 1 – редуктор; 2 – ведучий шків; 3 – ланцюгова передача; 4 – карданна передача; 5 – притискний ролик; 6 – бральний пас; 7 – натяжний шків; 8 – рама; 9 – пруток; 10 – вивідний шків; 11 – вивідний пас; 12 – пруток; 13 – натяжний пристрій; 14 – притискний ролик; 15 – подільник; 16 – барабани.
