7.7. Косарки-плющилки, кормозбиральні комбайни

Заготівля сінажу передбачає виконання комплексу послідовних операцій: скошування трав в оптимальні терміни; прив'ялювання їх до вологості 50 – 60%; підбирання валків і подрібнення маси з одночасним навантажуванням у транспортні засоби; перевезення подрібненої маси та завантажування в траншеї або силосні башти; трамбування траншей, заповнених масою; вкривання корму повітронепроникною плівкою.

Комбайн самохідний кормозбиральний КСК–100 призначений для скошування зелених і підбирання валків пров'ялених трав, скошування кукурудзи та інших високостеблових культур з одночасним подрібненням і навантаженням у транспортні засоби для приготування силосу, сінажу, брикетованих та гранульованих кормів, трав'яного борошна, зелених кормів і для безпосереднього згодовування тваринам.

Залежно від культур, що підлягають збиранню, комбайн КСК–100 укомплектовують змінними робочими органами: жатками для збирання трав та високостеблових культур, підбирачем і подрібнювальним апаратом з кидалкою (рис. 7.13).

Жатка для збирання трав складається з рами, що спирається на копіювальні башмаки (12), чотирилопатевого грабельного мотовила (2), різального апарата (1), шнека (3) і механізмів передачі. З лівого боку кожної граблини встановлений ролик, що при обертанні мотовила рухається по напрямній доріжці і надає пружинним зубам певного положення, завдяки чому рослини підводяться до різального апарата, підтримуються при різанні та подаються до шнека.

7.13. Схема технологічного процесу комбайна КСК-100: а – скошування трав; б – використання змінного подрібнювального апарата з кидалкою; 1 – різальний апарат;. 2 – мотовило; 3 – шнек; 4 – передні вальці; 5 – підпресовуючий валець; 6 – гладенький валець; 7 – протирізальний брус; 8 – подрібнювальний барабан; 9 – силосопровід; 10 – козирок; 11 – кидалка; 12 – копіювальні башмаки.

Різальний апарат нормального різання має два ножі (правий і лівий), кожен з них приводиться в руху хитною шайбою. Шнек розміщується в опорах, приєднаних до бокової рами жатки. Подавальні лопатки в середній частині шнека знімні. Ширина захвату жатки становить 4,2м.

Під час роботи комбайна рослинна маса забирається пружинними зубами мотовила (2) і підводиться до різального апарата (1). Зрізана маса мотовилом подається до шнека (3), що звужує потік рослин та спрямовує його в горловину живильного апарата. Рослини забираються вальцями (4), (5), (6) та потрапляють у подрібнювальний апарат, де барабаном (8) подрібнюються і по силосопроводу (9) подаються у транспортний засіб.

Комбайн кормозбиральний КПИ-2,4 (рис. 7.14) призначений для скошування зелених і підбирання з валків підв'ялених трав, скошування кукурудзи та інших силосних культур з одночасним подрібненням і навантажуванням у транспортні засоби для безпосереднього згодовування худобі, приготування сінажу, гранульованих чи брикетованих кормів, трав'яного борошна, силосу.

Комбайн складається з причіпного подрібнювача і змінних робочих органів: підбирача, жаток для збирання, трав та силосних культур.

Із жаткою для збирання трав комбайн використовують для скошування тонкостеблових культур – кукурудзи, соняшнику та інших високостеблових культур висотою до 4 м.

Комбайн, обладнаний підбирачем, призначений для підбирання валків, попередньо скошених та підв'ялених трав висотою до 0,6 м і шириною до 1,8 м.

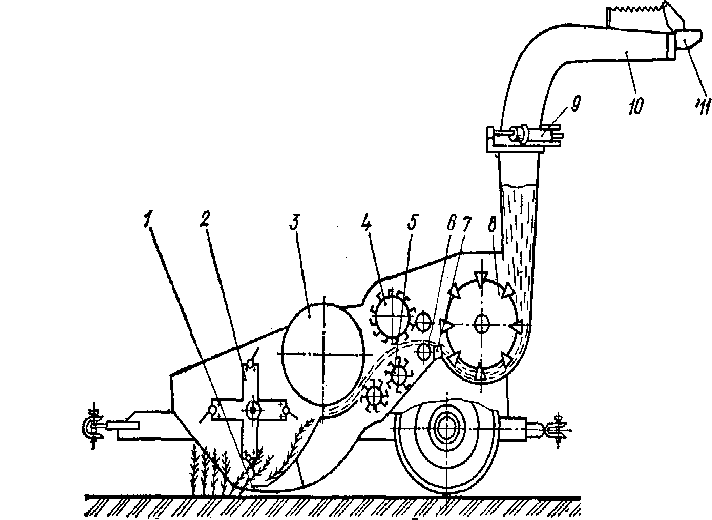

Рис. 7.14. Схема технологічного процесу КПИ-2,4: 1 – різальний апарат; 2 – мотовило; 3 – шнек; 4 – вальці верхні; 5 – вальці нижні; 6 – валець гладенький; 7 – протирізальний брус; 8 – подрібнювальний барабан; 9 – поворотний гідроциліндр; 10 – силосопровід; 11 – козирок.
