3.8. Культиватори

Культиватори за призначенням поділяють: для суцільного (парові), міжрядного (просапні) обробітку ґрунту і спеціального призначення.

Культиватори для суцільного обробітку застосовують для підрізання бур'янів, розпушення та передпосівного обробітку ґрунту тощо.

Просапні культиватори використовують для передпосівного та міжрядного обробітку просапних культур, їх називають ще культиватори-рослинопідживлювачі. Вони розпушують ґрунт, підрізають бур'яни, підгортають рослини в рядках, проводять підживлення рослин тощо.

Спеціальні культиватори мають вузьке призначення. До них відносять садові культиватори, протиерозійні, фрезерні та ін.

Робочими органами культиваторів є лапи, ножі, диски, пружинні пальці, вирівнювальні бруси, котки роторні та ін.

На культиваторах для суцільного обробітку ґрунту найчастіше застосовують універсальні стрілчасті і розпушувальні лапи. Стрілчаста лапа прикріплена жорстко до стояка. Кут похилу леза лапи до горизонтальної площини становить 23 – 30°. Кут розтвору 60 – 65°. Ширина захвату лап в основному 270 і 330 мм. Стрілчасті лапи добре розпушують ґрунти і підрізають бур'яни.

Розпушувальні лапи можуть бути одно- або двобічні. Встановлюють розпушувальні лапи на жорстких або пружинного типу стояках. Ширина захвату лап 20-50 мм. Лапи на пружинних стояках у процесі роботи вібрують і самоочищаються від землі, рослинних решток тощо.

Лапи з жорстким стояком використовують у садах і виноградниках. Вони обробляють ґрунт на глибину до 25 см.

До культиваторів ставлять такі агротехнічні вимоги: при суцільному обробітку ґрунту поверхня поля має бути рівною, дрібногрудочкуватою, без гребенів і борозен, вологі шари ґрунту не повинні виноситися, робочими органами культиваторів на поверхню поля; відхилення від заданої глибини обробітку ґрунту може бути не більше ± 1 см, робочі органи культиватора повинні знищувати не менше 98 – 99% бур'янів.

Суцільну культивацію проводять поперек або під кутом до попереднього напрямку обробітку ґрунту.

Культиватор КПС-4 призначений для суцільного обробітку парів, передпосівного обробітку ґрунту з одночасним боронуванням. Він складається з довгих та коротких гряділів (6) (рис. 3.12), рами (5), опорних коліс (8) із гвинтовими механізмами (4), пристосування для навішування борін, причіпного пристрою (3) та гідроциліндра (2).

Культиватор-розпушувач КРГ–3,6 застосовують для суцільного обробітку кам’янистих ґрунтів. Він начіпний і агрегується з тракторами тягового класу 3.

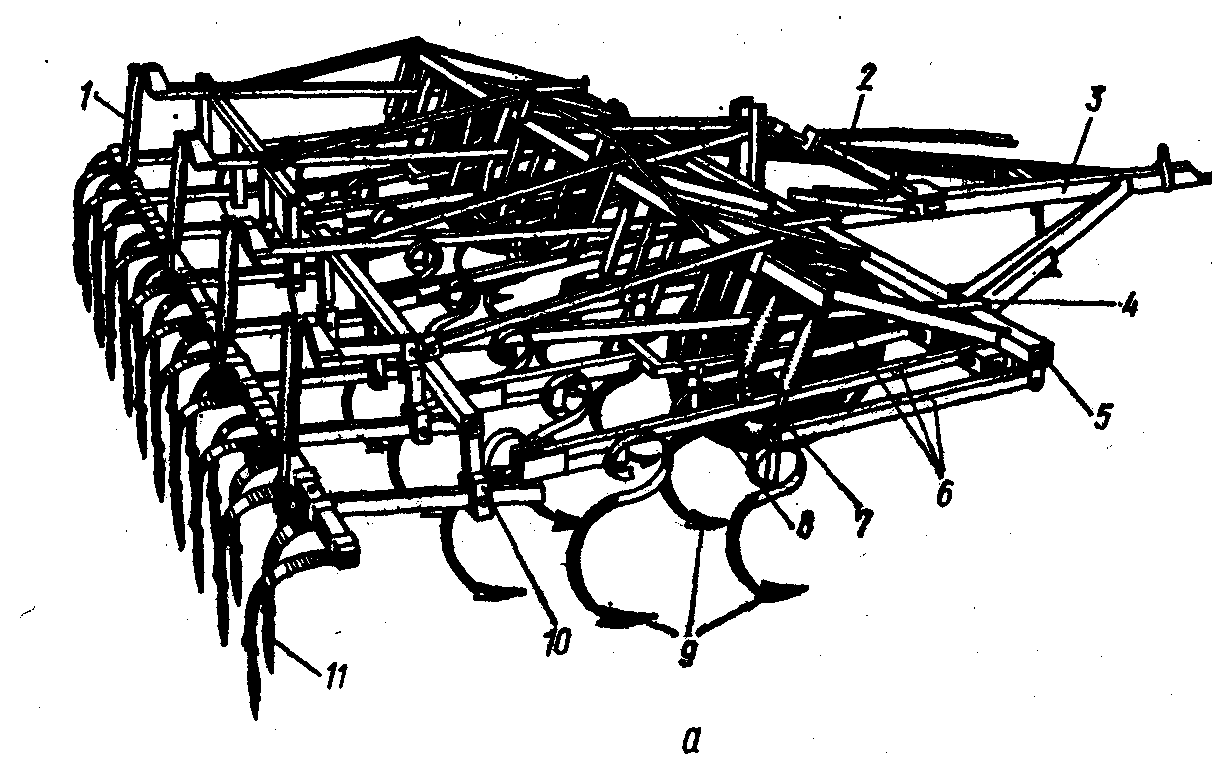

Рис. 3.12 Культиватор КПС-4 1 і 7 – штанга з пружиною; 2 – гідроциліндр; 3 – причіпний пристрій; 4 – регулятор глибини; 5 – рама; 6 – гряділь; 7 – секції; 8 – опорне колесо; 9 – лапи; 10 – понижувач; 11 – пружинні борони;

Робочими органами культиватора (рис. 3.13) є стрілчасті або розпушувальні оборотні лапи. Їх кріплять на жорстких стояках до бруса рами за допомогою пружинного запобіжника 5. Запобіжник – це чотириланковий шарнірний механізм. Він складається із кронштейна, двох пружин та стояка лапи. При потраплянні лапи на перешкоду її стояк повертається вверх і розтягує пружину. Після подолання перешкоди стояк пружиною повертається в початкове положення.

Глибина обробітку стрілчастими лапами до 16 см, а розпушувальними – близько 25 см. Ширина захвату 3,6 м. Робоча швидкість до 6 км/год.

Рис. 3.13. Культиватор-розпушувач начіпний КРГ–3,6: 1 – замок автозчіпки; 2 – рама; 3 – опорне колесо; 4 – гвинтовий механізм; 5 – запобіжний пружинний; 6 – стрілчаста лапа; 7 – пристрій для навішування борін; 8 – борона.

Стрілчасті лапи розміщують у двох поперечних рядах. У першому ряду розміщують лапи шириною захвату 250 мм, а в другому – 330 мм.

Глибина обробітку поворотних лап до 8см, стрілчастих 6–12 см, розпушувальних до 20 см. Ширина захвату культиватора 3,3 4,3 і 5,3 м. Робоча швидкість до 7,5 км/год.
