Струйные насосы

Струйные насосы широко используются в пожарной технике.

Водоструйный насос – гидроэлеватор пожарный входит в комплект ПТВ каждого пожарного автомобиля. Он используется для забора воды из водоисточников с уровнем воды, превышающим геодезическую высоту всасывания пожарных насосов. С его помощью можно забирать воду из открытых водоисточников с заболоченными берегами, к которым затруднен подъезд пожарных машин. Он может быть использован как эжектор для удаления из помещений воды, пролитой при тушении пожаров.

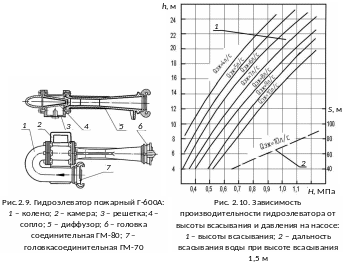

Пожарный гидроэлеватор (рис. 2.9) представляет собой устройство эжекторного типа. Вода (рабочая жидкость) от пожарного насоса поступает по рукаву, подсоединенному к головке 7, в колено 1 и далее в сопло 4. При этом потенциальная энергия рабочей жидкости преобразуется в кинетическую энергию. В камере смешения происходит обмен количества движения между частицами рабочей и всасываемой жидкости: при поступлении смешанной жидкости в диффузор 5 осуществляется переход кинетической энергии смешанной и транспортируемой жидкости в потенциальную. Благодаря этому в камере смешения создается разрежение. Этим обеспечивается всасывание подаваемой жидкости. Затем в диффузоре давление смеси рабочей и транспортируемой жидкостей значительно повышается в результате снижения скорости движения. Это позволяет осуществлять нагнетание воды.

Количество воды, эжектируемое гидроэлеватором, зависит от высоты всасывания и давления на насосе (рис. 2.10).

Струйные насосы просты по устройству, надежны и долговечны в эксплуатации. Существенным их недостатком является низкий коэффициент полезного действия, его величина не превышает 30 %.

Газоструйный эжекторный насос используется в газоструйных вакуумных аппаратах (рис. 2.11). С их помощью обеспечивается заполнение всасывающих рукавов и центробежных насосов водой.

Рабочим телом этого насоса являются отработавшие газы двигателя внутреннего сгорания АЦ. Они поступают в сопло высокого давления, затем в камеру 3 корпуса насоса 2, в камеру смешения 4 и диффузор 5. Как и в жидкостном эжекторе, в камере 3 создается разрежение. Эжектируемый из пожарного насоса воздух обеспечивает создание в нем вакуума и, следовательно, заполнение всасывающих рукавов и пожарного насоса водой.

Газовые струйные насосы на АЦ используются также для проверки создаваемого вакуума в пожарных насосах.

Газовые струйные насосы обеспечивают заполнение систем всасывания и центробежных насосов при заборе воды с глубины 7 м в течение 30–60 с.

Забор воды из открытых водоисточников производится до 10 % всех пожаров. При этом наиболее часто из открытых водоисточников производят забор воды при геометрических высотах всасывания до 5 м. Высота всасывания 6 и 7 м встречается крайне редко и составляет около 1 % от общего числа случаев.

Струйный насос вакуумной системы автоцистерн с ди- зельными двигателями имеют одну особенность. Для уменьшения сопротивления в системе используется двухступенчатый струйный насос с постоянным подсосом воздуха.

В насосе (рис. 2.12) имеются два сопла: малое 2 и большое 4. В камеру между ними подводится трубка в, со- единяющая струйный и центробежный насосы. При поступлении отработавших газов дизеля по стрелке а большое сопло создает разрежение в камере в и происходит поступление в нее воздуха из насоса по трубке 3 и дополнительное всасывание его из атмосферы (стрелка б). Этот подсос способствует стабилизации работы струйного насоса. Такие струйные насосы используются на АЦ с шасси «Урал» и двигателями ЯМЗ-236(238).
