Вопросы для самопроверки

1. Как определяется объем грузового места?

2. Что такое удельный объем груза? Как он определяется?

3. Что такое коэффициент укладки? Как он определяется? От чего зависит?

4. Что такое линейные коэффициенты укладки? Как они рассчитываются?

5. Какие значения могут принимать коэффициенты укладки для ящичных, катно-бочковых и мешковых грузов?

6. Что такое удельный погрузочный объем? Как он определяется? Где используется?

7. Как рассчитывается коэффициент трюмной укладки? От чего он зависит?

8. Как используется в эксплутационных расчетах?

9. Как, пользуясь графиком, определяют коэффициент трюмной укладки?

10. При каком условии целесообразно, пользоваться удельным погрузочным объемом для определения количества груза в трюме?

11. Какими линейными размерами характеризуются генеральные грузы?

Список рекомендуемой литературы

1. Андронов Л.П. Грузоведение и стивидорные операции. М.: Транспорт, 1975. 372 с.

2. Белинская Л.Н., Сенько Г.А. Грузоведение и складское дело на морском транспорте. М.: Транспорт, 1982. 240 с.

3. Козырев В.К. Грузоведение. М.: РосКонсульт, 2005. 358 с.

4. Снопков В.И. Перевозка грузов морем. М.: Транспорт, 1986. 312 с.

Приложение 1

Исходные данные для задания

№ вари- анта		Грузовое помещение		Грузовмести- мость, м3		Размеры места, м	Масса брутто, кг
1		2		3		4	5
1		Трюм 1 Твиндек 1		500 720		70x50x20 90x60x40	55 120
2		Трюм 1 Твиндек 2		1500 1200		125x80x60 85x70x60	400 85
3		Трюм 2 Твиндек 3		2700 980		80x50x30 130x50x25	100 65
4		Трюм 2 Твиндек 4		1850 1220		145x90x60 60x50x40	550 75
5		Трюм 3 Твиндек 5		2180 840		95x50x45 95x85x60	120 245
6		Трюм 3 Твиндек 1		1780 840		110x70x65 70x60x30	350 60
7		Трюм 4 Твиндек 2		2070 1720		105x80x50 80x65x45	450 95
8		Трюм 4 Твиндек 3		1620 1240		95x70x55 65x50x35	225 50
9		Трюм 5 Твиндек 4		870 940		82x68x60 98x65x40	135 90
10		Трюм 5 Твиндек 5		650 780		60x45x38 84x65x35	45 70
11		Трюм 2 Твиндек 5		650 800		40x30x30 80x40x25	28 22
12		Трюм 2 Твиндек 1		1050 900		80x60x50 60x40x32	38 55
13	Трюм 3 Твиндек 1		1300 850		80x60x40 80x60x40		33 72
14	Трюм 3 Твиндек 4		1250 830		80x65x45 80x60x45		82 30
15	Трюм 3 Твиндек 5		1150 750		60x40x50 60x40x50		58 75
16	Трюм 4 Твиндек 1		1400 650		60x40x50 60x40x40		105 27
17	Трюм 4 Твиндек 5		1350 780		60x40x40 40x27x27		74 61
18	Трюм 4 Твиндек 4		1270 630		30x26x40 58x43x43		29 56
19	Трюм 2 Твиндек 1		1200 1350		60x50x50 80x62x45		50 42

Продолжение прил. 1

Продолжение таблицы

1	2	3	4	5
20	Трюм 2 Твиндек 2	2100 900	80x61x30 78x60x50	100 70
21	Трюм 3 Твиндек 3	1500 600	63x43x33 80x61x30	35 85
22	Трюм 5 Твиндек 1	1000 750	172x103x77 81x73x47	142 100
23	Трюм 5 Твиндек 2	1150 850	62x44x49 85x63x68	51 102
24	Трюм 5 Твиндек 3	1400 1250	120x73x64 75x65x40	80 113
25	Трюм 4 Твиндек 1	860 960	125x75x55 100x61x38	350 115
26	Трюм 1 Твиндек 5	1000 780	90x60x40 70x50x20	120 90
27	Трюм 2 Твиндек 1	1200 850	55x40x30 90x50x40	115 75
28	Трюм 3 Твиндек 5	2700 1100	130x50x25 80x35x35	110 85
29	Трюм 4 Твиндек 1	1300 900	90x60x60 70x60x30	95 40
30	Трюм 5 Твиндек 3	750 1450	125x80x60 100x60x60	130 90
31	Трюм 2 Твиндек 3	1000 850	75x65x55 100x40x40	100 80
32	Трюм 1 Твиндек 4	1500 1000	80x35x350 140x60x60	120 80
33	Трюм 1 Твиндек 3	970 2100	70x50x50 95xx65x45	78 95
34	Трюм 3 Твиндек 1	1350 990	75x55x35 95x70x50	100 75
35	Трюм 2 Твиндек 2	1420 1050	125x85x65 85x75x70	140 115
36	Трюм 3 Твиндек 3	1670 1120	65x40x90 85x40x40	60 120
37	Трюм 4 Твиндек 4	1730 1400	85x55x55 135x55x45	105 65
38	Трюм 5 Твиндек 5	650 790	90x75x45 45x40x40	85 90
39	Трюм 5 Твиндек 1	950 680	145x90x65 60x55x55	250 125
40	Трюм 5 Твиндек 2	1100 1390	85x65x30 84x75x55	80 119

Окончание прил. 1

Окончание таблицы

1	2	3	4	5
41	Трюм 4 Твиндек 2	1600 1300	95x65x55 105x85x55	120 150
42	Трюм 3 Твиндек 5	1900 920	95x85x60 80x55x35	240 120
43	Трюм 4 Твиндек 2	2180 840	75x65x35 90x45x35	60 90
44	Трюм 5 Твиндек 4	900 1780	1050x85x50 65x45x35	400 225
45	Трюм 4 Твиндек 1	1200 800	85x55x55 840x65x60	175 96
46	Трюм 3 Твиндек 1	1500 580	95x75x60 85x75x45	110 120
47	Трюм 4 Твиндек 4	2700 850	65x55x45 75x70x65	50 85
48	Трюм 5 Твиндек 3	650 1400	82x68x62 98x65x55	135 90
49	Трюм 3 Твиндек 1	1950 730	85x73x72 100x85x35	115 140
50	Трюм 2 Твиндек 5	1650 820	60x45x45 84x65x45	45 95

Приложение 2

mb.6

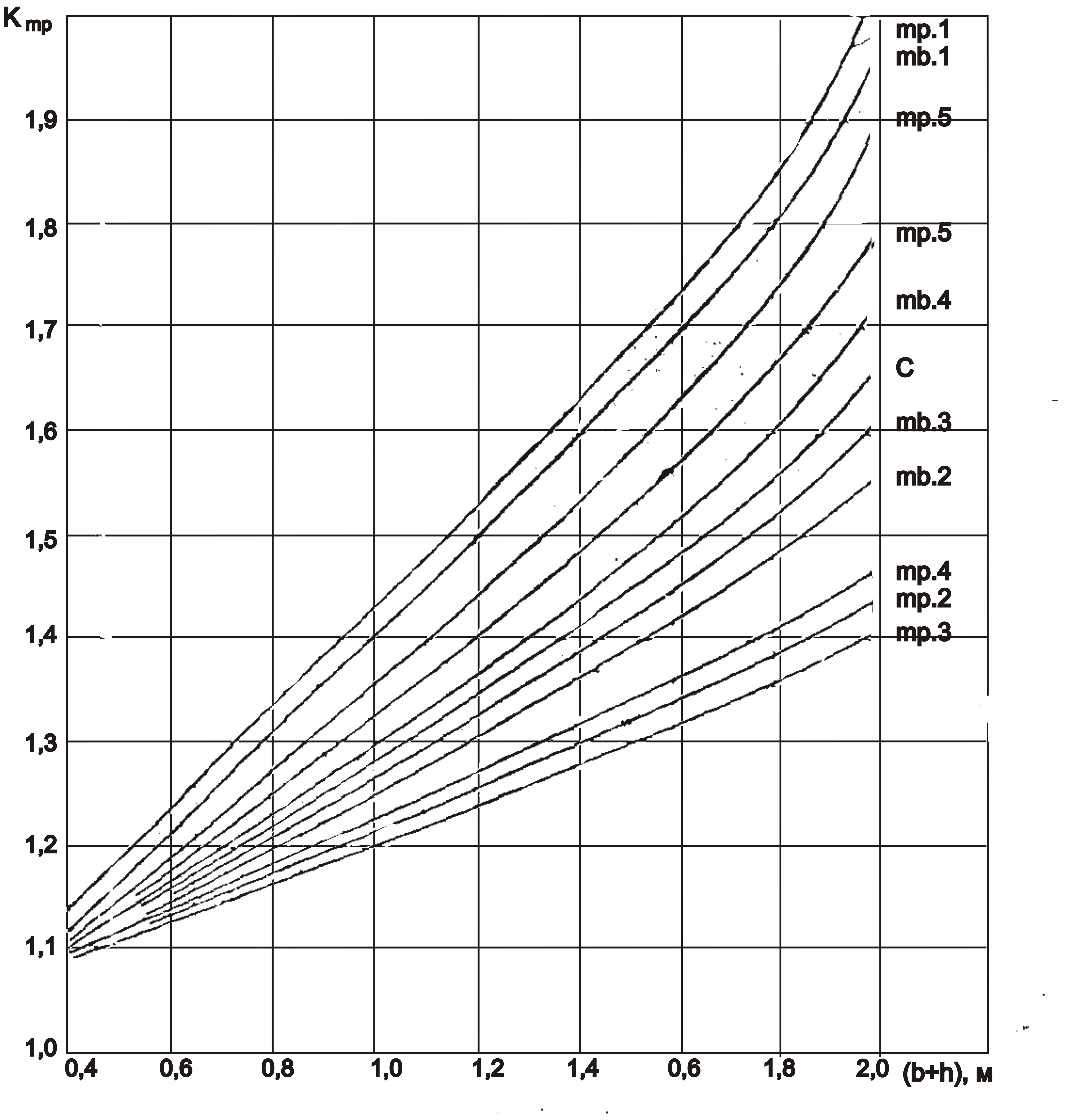

График коэффициента трюмной укладки

ПРАКТИЧЕСКАЯ РАБОТА 2

Расчеты при штабелировании мешковых грузов

Целью данной работы является закрепление теоретического материала по складированию генеральных мешковых грузов.

Задачи работы

В данной работе необходимо определить:

1) число мест в штабеле;

2) линейные размеры штабеля;

3) количество брезента, необходимого под штабель;

4) количество брезента для полного укрытия штабеля;

5) фактический объем места.

Порядок выполнения работы

1. Получить задание у преподавателя или выбрать из приложения.

2. Определить общее количество мешков в штабеле.

3. Определить габаритный и фактический объемы одного места.

4. Определить расчетным путем площадь брезента под штабелем.

5. Определить площадь брезента для полного укрытия штабеля.

6. Определить линейные размеры штабеля.

7. Защитить работу.

Содержание отчета к работе

При оформлении отчета к работе необходимо указать цель работы, исходные данные к расчету, формулы, которые использовались для расчета, с необходимыми пояснениями, а также результаты выполненных расчетов. В конце отчета должны быть выводы.

Теоретическая часть работы

В мешках перевозят навалочные и насыпные грузы растительного происхождения, порошкообразные и пылевидные вещества, плавящиеся и твердые вещества, т.е. грузы, не требующие защиты от механических повреждений. Мешки являются мягкой упаковкой и разделяются в зависимости от материала изготовления на тканевые (джутовые и льнокенафные), бумажные, рогожные (кули) и изготовленные из полимерных материалов. Чаще всего грузы, упакованные в мешки, относятся к грузам закрытого хранения. Режимы хранения, высота штабелирования и меры по обеспечению сохранности мешковых грузов зависят от свойств упакованного товара и мешковой тары. Мешковые грузы следует хранить в сухих, чистых складах отдельно от грузов, обладающих специфическими сильными запахами. Высота штабелирования мешковых грузов устанавливается правилами. Способы укладки мешковых грузов показаны на рисунке.

Способы укладки мешковых грузов:

а – мешок на мешок; б – вполмешка; в – крест-накрест; г – крест-накрест с перевязкой; д – тройником; е – пятериком; ж – колодцем

Если мешковый груз укладывается без применения универсальных площадок, по краям штабеля устраиваются так называемые головки, которые образуются из плотно уложенных, скрепленных путем укладки между собой мешков. Между головками мешки укладываются в штабель способом мешок на мешок или вполмешка.

Для формирования головок штабелей и пакетов применяются способы: крест-накрест; крест-накрест с перевязкой; тройником, если отношение длины мешка к ширине около двух, и пятериком, если это отношение равно 2/3, колодцем, если груз начинает портиться и его необходимо хорошо вентилировать.

Общее количество мешков в штабеле определяют по формуле

,

где расчетное число мест по длине, ширине и высоте соответственно.

Для укладки пятериком при соотношении длины и ширины мешка, равном расчетное число мест по длине и по ширине штабеля определится:

где – число мешков в ряду по длине, уложенных вдоль штабеля;

число мешков, уложенных поперек штабеля;

число мешков в ряду по ширине, уложенных торцами к торцевой стенке штабеля;

– число мешков в ряду по ширине, уложенных боковой стороной к торцевой стенке штабеля.

При для всех указанных выше способов укладки получается:

Формула справедлива независимо от того, какая сторона штабеля принята за длину или ширину.

Для защиты от воздействия гидрометеорологических факторов под груз необходимо подстилать брезент, а также накрывать груз брезентом сверху. Площадь брезента под штабелем определяется по формуле

где длина и ширина штабеля соответственно, м;

коэффициент перекрываемости,

Для полного укрытия штабеля потребуется брезента, м²,

где высота штабеля, м.

Линейные размеры штабеля определяются по формулам:

где число мест по длине, ширине и высоте штабеля, соответственно;

размеры свободного пространства по длине, ширине и высоте соответственно, м;

длина, ширина, высота места, м.

Фактический объем места можно определить по формуле

где коэффициент формы, для кипового и мешкового грузов принимается

габаритный объем места. Определяется по формуле
