Введение

Расчетно-графическая работа  предназначена  для углубления и закрепления знаний, полученных в курсе «Основы теплоснабжения», и приобретения навыков решения расчетных задач, возникающих при проектировании и выборе основного оборудования ТЭЦ, при построении тепловой схемы системы теплоснабжения предприятия, при описании технологического процесса одного из производств.



Вариант задания и параметры, необходимые для выполнения расчетно - графических работ выдаются  по таблице 1.1.



Таблица 1.1



№	Q нагрузка, МВт		Район строитель- ства ТЭС										Расход пара на произ водство Dп, т/ч		ηoi		h уст, ч/год
	Qот+в	Qгвс
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25	100 300 150 200 220 250 180 240 280 260 300 100 190 140 220 300 270 160 350 180 400 360 300 160 200	40 100 50 80 60 80 70 100 90 120 100 80 90 60 80 120 130 100 150 100 200 200 100 100 80		Актюбинск Алматы Балхаш Барнаул Владивосток Иркутск Караганда Красноярск Кустанай Новосибирск Омск Самарканд Семей Ташкент Томск Тюмень Уральск Уфа Хабаровск Астана Чита Челябинск Оренбург Тбилиси Харьков		-31 -25 -32 -30 -25 -38 -32 -40 -35 -39 -37 -13 -38 -15 -40 -35 -30 -29 -32 -35 -38 -29 -29 -7 -23		-7,3 -2,1 -6,9 -8,3 -4,8 -8,9 -7,5 -7,2 -8,7 -9,1 -7,7 +2,8 -8,0 +2,4 -8,8 -5,7 -6,5 -6,4 -10,1 -8,7 -11,6 -7,1 -8,1 0 -2,1		-15,6 -7,4 -16,2 -17,7 -14,4 -20,9 -15,1 -17,1 -17,7 -19,0 -19,0 -0,3 -16,2 -0,9 -16,2 -16,6 -14,2 -14,1 -22,3 -17,4 -26,6 -15,5 -14,9 -4,2 -7,3		-21 -10 -20 -23 -16 -25 -20 -22 -22 -24 -23 3 -21 -6 -25 -21 -18 -19 -23 -22 -30 -20 -20 -0,9 -11		150 450 270 300 680 240 400 750 420 160 350 360 700 460 140 160 200 180 220 250 300 320 360 280 350		0,62 0,64 0,66 0,68 0,70 0,72 0,74 0,73 0,76 0,75 0,78 0,79 0,80 0,82 0,83 0,84 0,85 0,81 0,86 0,71 0,77 0,67 0,65 0,63 0,70		5800 5700 5750 5650 5600 5550 5500 6000 5850 5900 5950 5450 5800 5400 5780 5760 5480 5680 5790 5690 5590 5600 5500 5320 5420



1 Расчетно-графическая работа №1



1.1 Цель расчетно-графической работы №1



Научиться рассчитывать тепловые нагрузки. Овладеть навыками построения годового графика тепловых нагрузок. Уметь выбирать основное оборудование ТЭЦ.



1.2 Задание на расчетно-графическую работу №1



     1.2.1  Рассчитать тепловые нагрузки.

     1.2.2  Построить годовой график тепловых нагрузок.

     1.2.3  Выбрать основное оборудование ТЭЦ.



1.3  Методические указания к выполнению задания на расчетно-графическую работу №1



1.3.1 Расчет тепловых нагрузок



Расчет тепловых нагрузок производится для четырех режимов работы теплоэлектроцентрали.

I-режим - максимально зимний, соответствующий расчетной температуре наружного воздуха, для проектирования отопления t^р_н.

     Q^I вычисляется как сумма максимальных нагрузок, заданных по заданию

                                              Q Q +Q ,    МВт;                                       (1.1)

II-режим соответствует средней за наиболее холодный месяц температуре наружного воздуха t^хм_н и равен



                                          Q Q    ,     МВт                                   (1.2)

                                        Q Q Q    ,     МВт,                                                              (1.3)    где  t_в-температура внутри помещения по санитарным нормам;

III-режим - среднезимний, соответствует средней температуре наружного воздуха на отопительный период t^ср_н,

                                 Q Q ,МВт                                           (1.4)

                                   ;                                                       (1.5)

IV-режим - летний, характеризует работу ТЭЦ в летний период, когда отсутствует нагрузка на отопление и вентиляцию

                      Q^IV= Q Q Q , МВт,    (1.6)

     где  - учитывает снижение расхода воды в летний период (0,8-1,0).



1.3.2  Построение годового графика тепловых нагрузок



График строится на миллиметровой бумаге формата АЗ. По вертикальной оси в масштабе откладывается тепловая нагрузка Q , МВт, по оси абцисс: вправо - время  в часах (масштаб времени: 1 мм - 50 часов); влево - температура наружного воздуха от t^р_н  до  t_в =18⁰ С.

В левой части отложить зависимости Q_от+в=f(t_н) и Q_г.в.с, затем, сложить и найти линию Q_ТЭЦ=f(t_н) (см. рисунок.2.1).

Для построения правой части графика необходимо при помощи климатологических данных (продолжительности стояния температур)  построить кривую зависимости Q_ТЭЦ=f( ).

     Рекомендуется масштаб времени : 1мм - 50 часов.

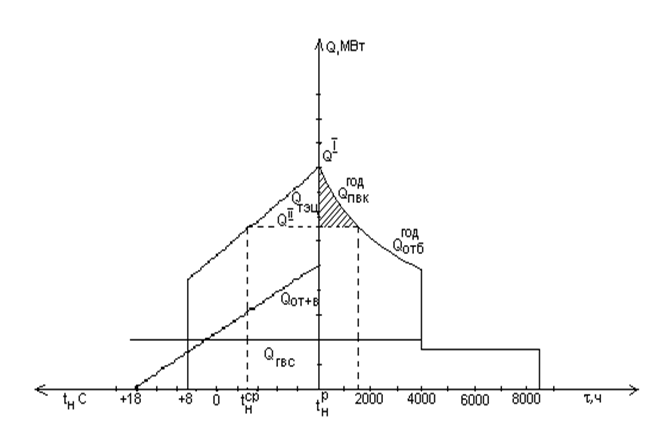

Рисунок 2.1 - Годовой график тепловых нагрузок
