3.7. Курительные

Курительные следует предусматривать в случаях, когда по условиям производства или пожарной безопасности курение в производственных помещениях или на территории предприятия не допускаются, а также при объеме производственного помещения на одного работающего менее 50 м³.

Курительные следует размещать смежно с туалетами. Площадь курительной не должна быть менее 4 м².

3.8. Помещения для отдыха

Помещения для отдыха в рабочее время должны предусматриваться в соответствии с технологической частью проекта.

В помещениях для отдыха следует размещать устройства для обогревания или охлаждения в соответствии с табл.9. Площадь этих помещений определяется из расчета 0,1 м² на одного работающего в наиболее многочисленной смене, но не должна быть менее 18 м².

3.9. Административные помещения

Административно - конторские помещения располагаются в комплексе с бытовыми помещениями, в их состав входят кабины начальников цехов и мастеров, помещения общественных организаций, технические кабинеты и др.

Площадь отдельных кабинетов и помещений должна быть не менее 12 м², комната для проведения собраний – не менее 24 м².

Расчет административно - бытовых помещений рекомендуется вести в таблице, форма которой приведена ниже.

В табл.12 указаны ориентировочные площади на единицу оборудования с учетом как самого оборудования, так и необходимых подходов к нему и проходов.

Таблица 12

Ориентировочная площадь на единицу оборудования

Наименование оборудования	Ориентировочная площадь, м²
1. Шкаф для хранения одежды 2. Душевая 3. Умывальная 4.Туалет 5.Ножная ванна	1 – 1,5 4 – 6 1,5 – 2 3,5 – 5,5 1,5 – 2

Пример: Произвести расчет состава административно - бытовых помещений.

Таблица 13

Расчет состава административно - бытовых помещений

	Количество работающих
	1 смена	2 смена	3 смена	Всего
Мужчины Женщины	5 7	5 7	5 5	15 19

Мужские бытовые помещения

Помещения	Расчетное количество работаю-щих	Нормативные данные		Требуются
		Кол-во человек на единицу оборудо-вания	Ориентировочная площадь на единицу оборудования	Кол-во единиц оборудо-вания	Примерная площадь, м²
1.Гардероб для хранения всех видов одежды	15	1	1,5	15	22,5
2.Душевая, душевые сетки	5	7	6	1	6
3.Умывальная, умывальники	5	10	2	1	2
4.Туалеты, унитазы	5	15	5,5	1	5,5
5.Ножные ванны	5	50	2	1	2
6. Курительная	В шлюзе туалета
Итого:					38

Женские бытовые помещения.

7.Гардероб для хранения всех видов одежды	19	1	1,5	19	28,5
8.Душевая, душевые сетки	7	6	6	2	12
9.Умывальная, умывальники	7	10	2	1	2
10.Ножные ванны	7	40	2	1	2
11.Туалеты, унитазы	7	15	5,5	1	5,5
Итого:					50
12.Комната приема пищи					12

Административные помещения.

13.Комната начальника цеха		12
14.Комната мастеров		12
Итого:		24

Всего 38+50+12+24+24 = 124 м²

С учетом коридоров (≈10%) ориентировочная площадь административно - бытовых помещений составит: 124+12,4 = 136,4 м².

Этажность административно - бытовых помещений определяется в соответствии с требуемой по расчету площади. Если размеры площади не оговорены, площадь административно - бытовые помещения можно располагать на одном этаже. Если площадь одного этажа составляет, например, 70 м², то административно - бытового помещения следует выполнить в два этажа.

На рис.3 представлены примеры планировки гардеробных помещений, душевых, туалетов.

а) б) в)

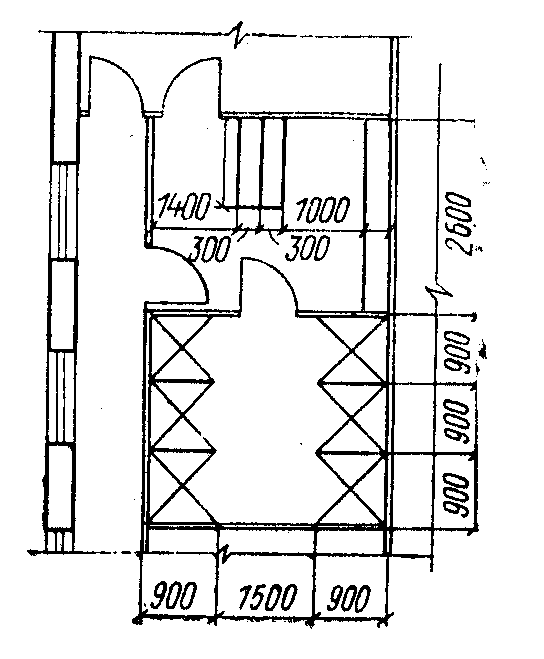

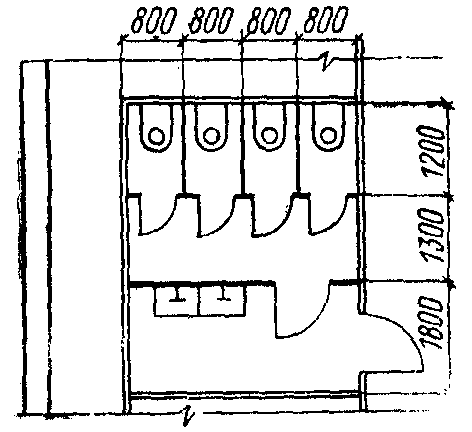

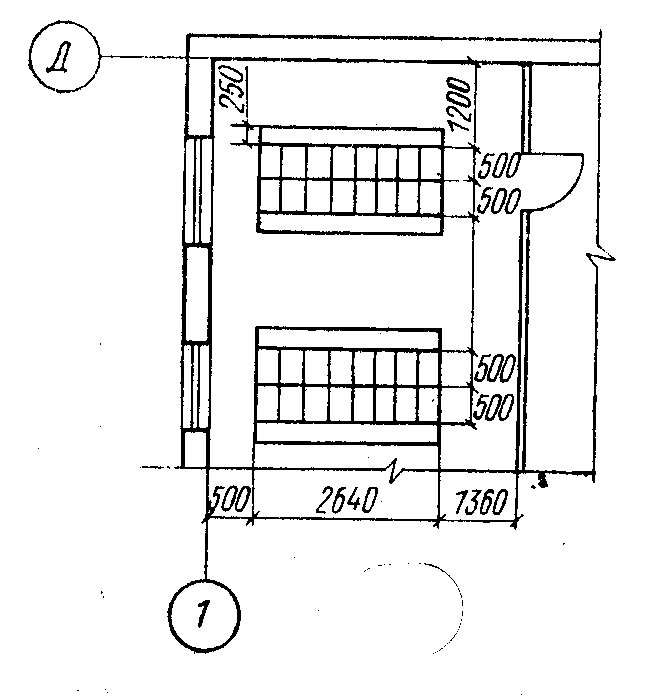

Рис.3. Примеры планировки бытовых помещений:

а) гардеробное помещение, б) душевое помещение (с преддушевой), в) уборная.
