8.3. Определение глубины заложения фундаментов
Глубина заложения фундамента должна определяться с учетом:
назначения, а также конструктивных особенностей здания (например, наличия подвалов, подземных коммуникаций, фундаментов под оборудование и т. д.);
величины и характера нагрузок, действующих на основание;
геологических и гидрогеологических условий площадки строительства;
глубины промерзания грунта.
Нормативную глубину промерзания Нн определяют по СНиП 2.01.01.-82.
Расчетная глубина сезонного промерзания грунта Н у фундаментов определяется по формуле:
Н = mt · Нн , (28)
где mt – коэффициент, учитывающий влияние теплового режима здания,
рекомендуется принять равным 0,8.
8.4. Определение размеров подошвы фундамента
Фундамент в данном проекте рассчитывается только на действие вертикальной центрально приложенной нагрузки. При определении грузовой площади выбирается самый нагруженный фундамент под колонну, расположенный по средней продольной оси здания, если здание имеет более, чем один пролет. Если здание однопролетное, то выбирается фундамент под колонну, расположенную по продольной оси А.
При проектировании производится сбор нагрузок, учитываются постоянные и временные нагрузки и определяется вертикальная суммарная расчетная нагрузка, действующая на уровне верхнего обреза фундамента N II, при этом коэффициенты перегрузки принимаются в соответствии со СНиП 2.01.07-85 (Нагрузки и воздействия).

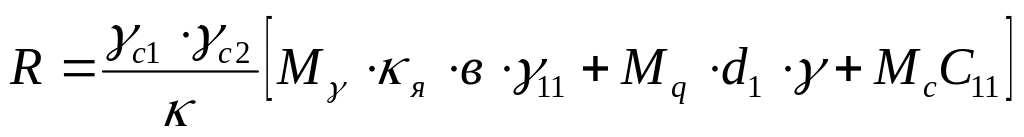

Составляется расчетная схема. Определяется предварительное значение расчетного сопротивления основания при условном значении ширины подошвы фундамента равной 1 м (то же и для ленточного фундамента). В случае отсутствия подвала (hо= 0) формула для определения R упрощается и принимает вид:
Мпа:
(29)

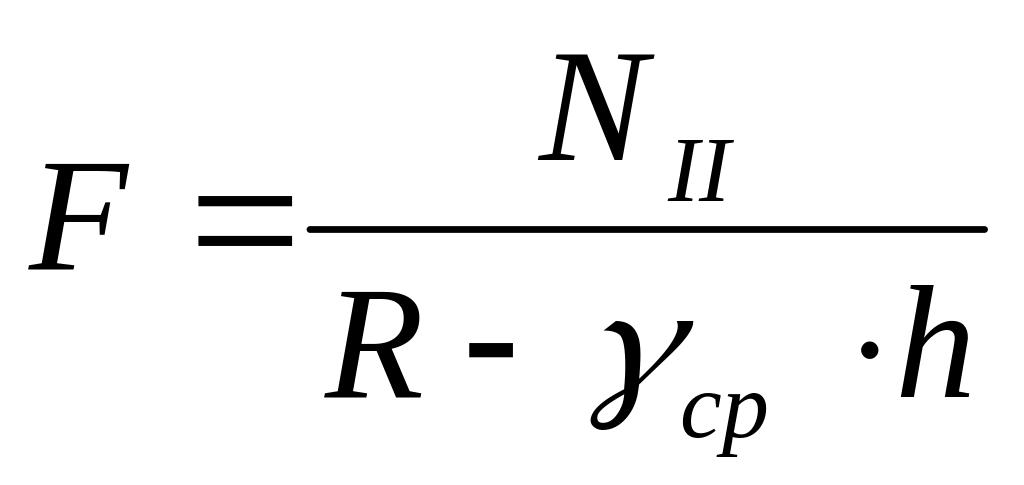

Определяется ориентировочная площадь подошвы столбчатого фундамента (м2):
,
(30)
где N II – суммарная расчетная нагрузка, γср =2,3 тс/м3.
Если фундамент в плане имеет очертание в виде квадрата, то сторона подошвы фундамента определяется, как
b =√ F м; (31)
если в виде прямоугольника, то
b =√ F / k, м; (32)
при k = a / b = (1 - 1,5), где b – меньшая сторона подошвы фундамента, a – большая.
Уточняем размеры монолитного или сборного фундамента, имеющего типовые размеры, с размерами и площадью подошвы, близкой к расчетной.
Уточняем значение расчетного сопротивления R при выбранных размерах подошвы фундамента.

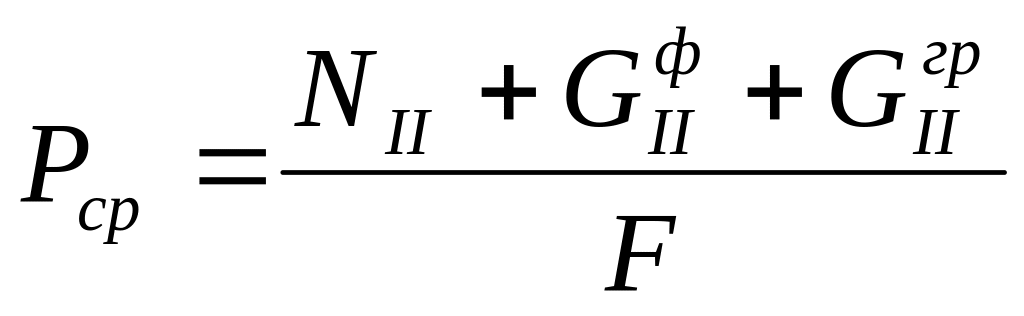

Определяем среднее фактическое давление по подошве фундамента Рср с учетом собственной массы (веса) фундамента GIIф и массы (веса) грунта на его обрезах GIIгр (МПа):
.
(33)

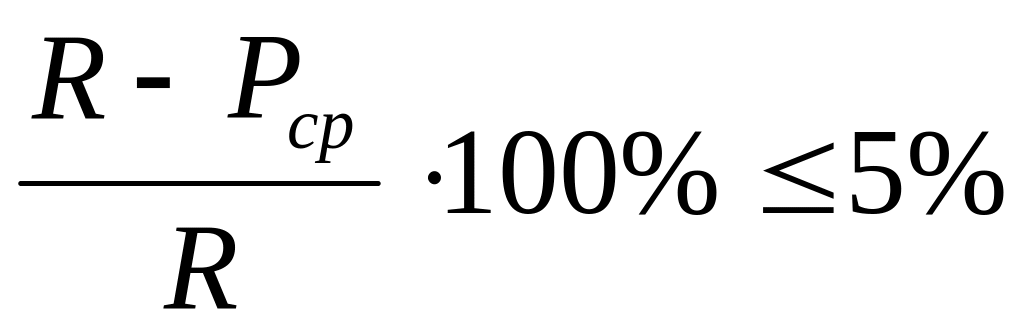

Сопоставляем фактическое давление Рср с уточненным расчетным R. Необходимо, чтобы соблюдалось условие:
.
В этом случае размеры фундамента выбраны экономически целесообразными. Если это условие не соблюдается, необходимо откорректировать размеры подошвы фундамента так, чтобы это условие соблюдалось.
Ширина подошвы ленточного фундамента определяется по аналогичной методике, но суммарную расчетную нагрузку необходимо подсчитывать на 1 м длины ленточного фундамента.
Пример.
Определить глубину заложения и размеры столбчатого фундамента каркасного здания пролетом L—12 м, шагом колонн b — б м, высотой помещений 6,0 м. Покрытие по двухскатным железобетонным балкам из плит ПНС размером 3х6 м с пароизоляцией из одного слоя пергамина, утеплителя из арболита с ρо=400 кг/м3 толщиной 90 мм, цементной стяжки толщиной 25 мм и гидроизоляционного ковра из трех слоев рубероида по одному слою пергамина. Железобетонная колонна сечением 400х400 мм. Размер окон 3,0 х 3,0 м. Стены из арболитовых панелей толщиной 200 мм ρ=6000Н. Фундаментная балка таврового сечения длиной 5 м. Грунт основания суглинок, удельная масса γср =2,54 г/см3, объёмная масса γII =1,92 г/см3, природная влажность W=0,22; влажность на границе текучести WL=0,30; влажность на границе раскатывания z Wр =0,13; угол внутреннего трения φ II =24º; удельное сцепление С II =0,01 Мпа; модуль деформации Е=16,6 Мпа.
Грунтовые воды на отметке 2,6 м от отметки планировки. Отметка планировки принимается на 0,15 м ниже уровня чистого пола.
Расчёт столбчатого фундамента под промежуточную колонну
1. Сбор нагрузок. Определяем значения расчётных нагрузок, действующих на фундамент. Грузовая площадь определяется как произведение половины пролёта на шаг колонн. F = b ·L / 2 = 6 · 12 / 2 = 36 (м2).
Кровля – З слоя рубероида
Стяжка цементная – 25
Утеплитель арболит –90
пли Гидроизоляция–1 слой пергамина
Настил– ж.б.плиты ПГ- 1 Г

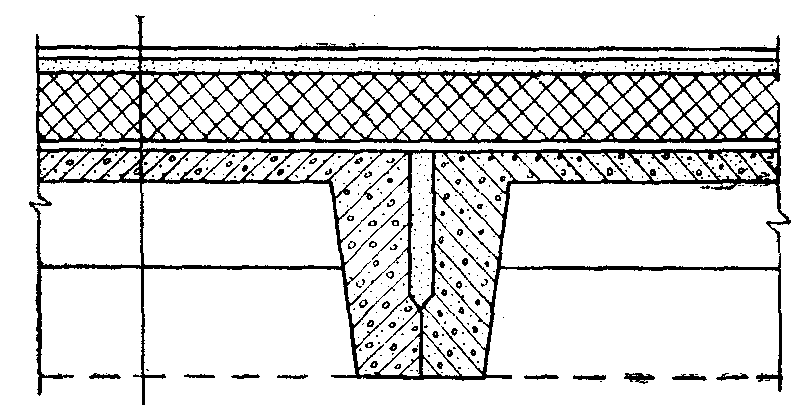

Рис.6. Конструкция ограждающей части железобетонного покрытия

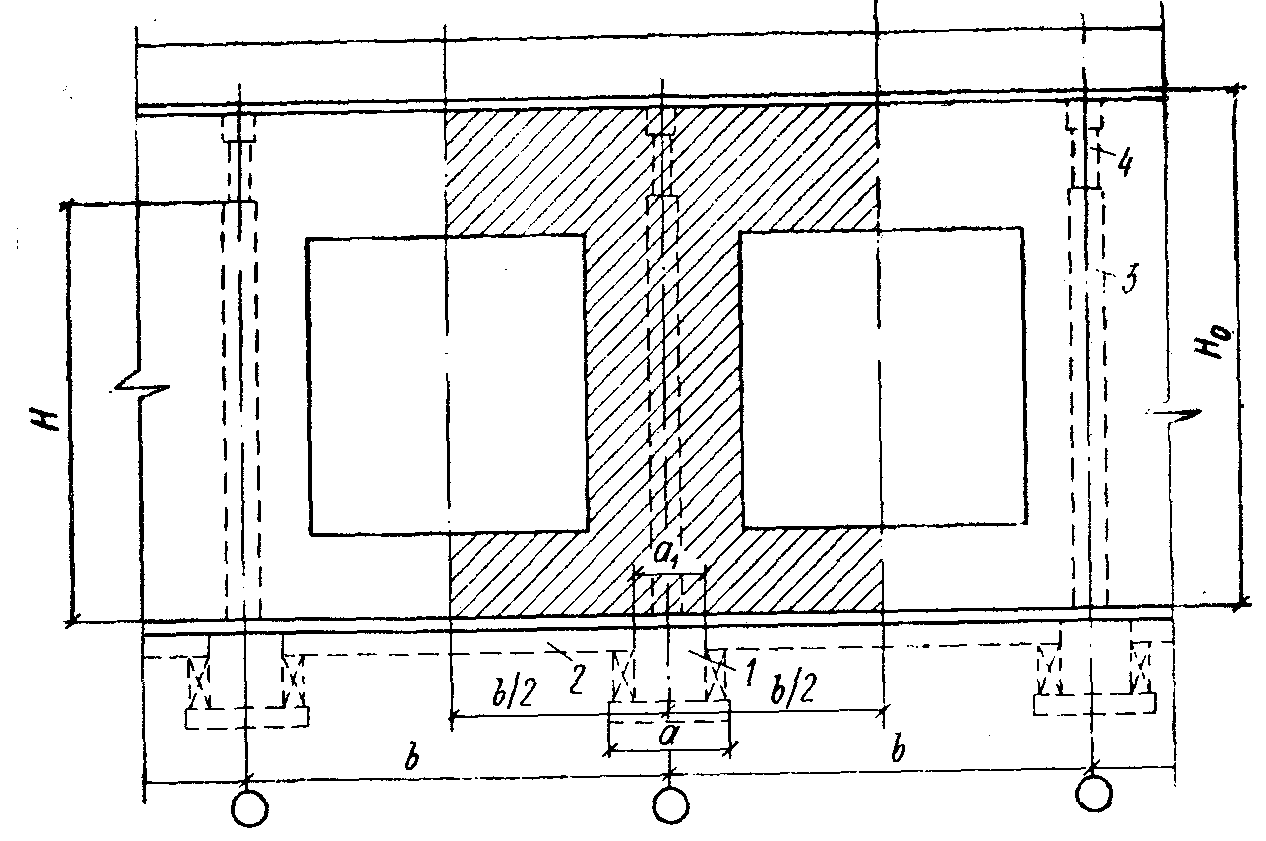

Рис.7 Схема расчетного участка стены: 1–расчетный столбчатый фундамент;
2–фундаментная балка; 3–колонна; 4–двухскатная балка покрытия (а–размер подошвы фундамента; а1– размер фундамента поверху; b–шаг колонн; Н–высота помещения;
Н0–высота стены, от отм. 0.000 до отметки карниза)
Таблица 24
Вид и расчет нагрузки |
Нормативная нагрузка,Н |
Коэф.пере-грузки |
Расчетная нагрузка,Н |
|
Постоянные нагрузки |
||||
1. Масса 1м2 покрытия ж/б панель ПНС массой 23000 Н, размером 3*6=18 м2 ;23000/18=1280Н |
1280 |
1,1 |
1409 |
|
2. Пароизоляция (пергамин) |
5 |
1,2 |
6,0 |
|
3. Утеплитель (арболит с ρо=4000 Н/м3 ) толщиной 0,09 м; 0,09·1·4000=360 Н |
360 |
1,2 |
432 |
|
4. Цементная стяжка с ρо=18000 Н/м3 толщиной 0,025 м; 0,025·1·18000=500 Н |
500 |
13 |
600 |
|
5. 3 слоя рубероида и битумная мастика – 45 Н |
45 |
1,1 |
49,5 |
|
Итого: gн |
2190 |
|
2550 |
|
6. Нагрузка на одну опору от покрытия, gпокр=2500·36 |
|
|
91800 |
|
7. Масса двухскатной ж/б балки 1Б.12-34, массой 41000 Н, на одну опору 20500 Н |
20500 |
1,1 |
22550 |
|
8. Нагрузка на фундамент от массы стены (арболит) , qст = (Fст - Fок)·ρо·b ; qст = (43,2-9)·0,2·6000 = 41040 Н Fст = 6·(6+0,8+0,3+0,1) = 43,2 м² Fок = 3·3 = 9 м² |
41040 |
1,2 |
gст=49249 |
|
9. Масса опоры (колонны сечением 0,4х0,4 м) qоп= f·H·ρо = 0,4·0,4·6·25000 = 24000 H |
24000 |
1,1 |
qоп=26400 |
|
10. Масса фундаментной балки длиной 5 м |
13000 |
1,1 |
qф.б=14300 |
|
Временные нагрузки |
||||
11. Кратковременная от снега (IV район); 1500 н/м²; 1500·36=54000 Н |
54000 |
1,4 |
Ркр=75600 |
|
Итого: суммарная расчетная вертикальная нагрузка на фундамент в уровне его верхнего обреза |
NII = 279899 |
Получим, что суммарная расчетная вертикальная нагрузка, действующая на фундамент на уровне его верхнего обреза, равна 279,899 кН; округляя эту величину, получим NII =280 kH.
2. Оценка инженерно - геологических условий площадки строительства

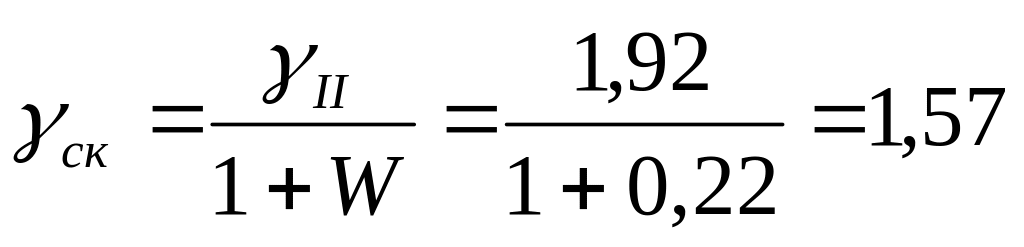

1) Объемная масса (вес) скелета грунта (суглинок), г/см3.
,
г/см³.

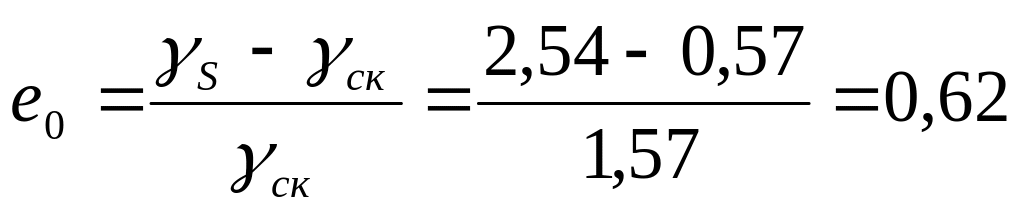

Коэффициент пористости
.
3)

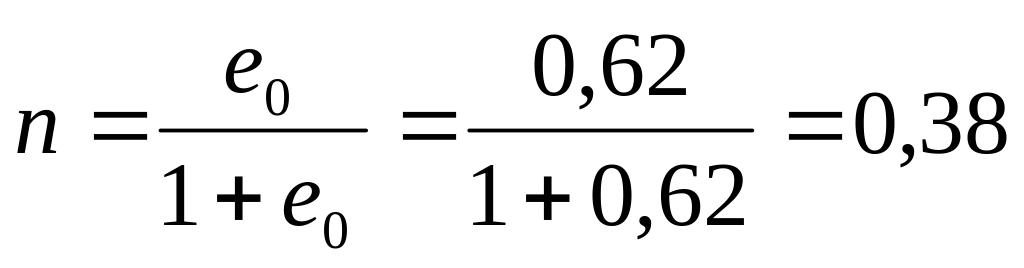

Пористость
.
4)
Степень влажности
.
Получим суглинок, насыщенный водой.

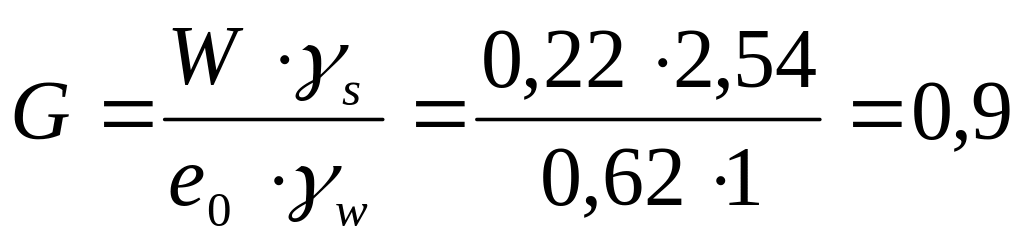

5) Число пластичности 1р = WL - Wp = 0,30 - 0,13 = 0,17.
Расчет подтверждает наименование грунта – суглинок.
6)

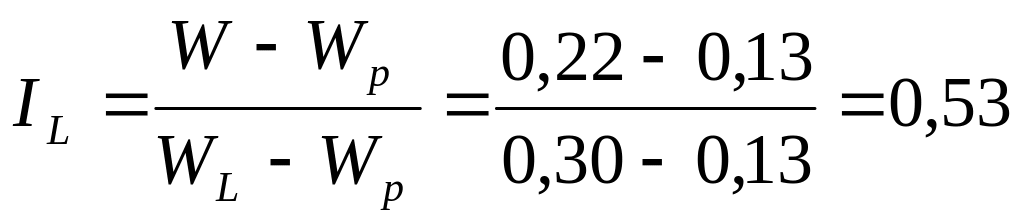

Показатель консистенции
.
Суглинок имеет тугопластичную консистенцию.
7) Коэффициент сжимаемости.
Определим вначале приведенный коэффициент сжимаемости по формуле:
, см²/кг·с;
;
a
= а0·(1
+ l0) = 0,0039·1,62 = 0,063 , см²/кг·с.
Получили, что грунт основания – слабосжимаемый.
Заключение. Площадка пригодна для возведения сооружения. В основании фундаментов здания залегает слабосжимаемый, водонасыщенный суглинок, находящийся в тугопластичном состоянии. Грунтовые воды ниже глубины заложения фундамента, на отметке 2,6 м, поэтому при рытье котлована не придется организовывать водоотлив.
3. Определение глубины заложения фундамента
Нормативная глубина промерзания для района равна 1,5 м.
Расчетная глубина сезонного промерзания Н = mt · Нн = 0,8·1,5 0 = 1,2 м.
Глубина заложения фундамента обусловлена и его конструкцией. Примем блок-стакан высотой 1000 мм и блок-подушку высотой 300 мм. В этом случае глубина заложения фундамента составит 1,3 м.
Определение размеров подошвы фундамента.
1) Определяем расчетное давление на основание R при условной ширине фундамента b=1,0 м:
=
, т·с/м².

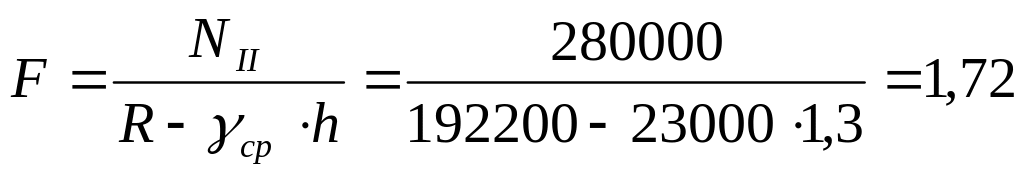

2) Определяем ориентировочную площадь подошвы столбчатого фундамента, м2:
.
3) Определяем ширину подошвы фундамента, м: b =√ F = √ 1,72 =1,31.
Принимаем блок-плиту размерами 1,3х1,3 м в соответствии с типовыми размерами.
4)Уточняем расчетное сопротивление при b=1,3 м:
R
=
.
5) Определяем среднее фактическое давление по подошве фундамента с учетом собственной массы фундамента и массы грунта на его обрезах, принятые размеры блок-стакана 1х1х1 м, блок-плиты 1,Зх1,3 м:
.

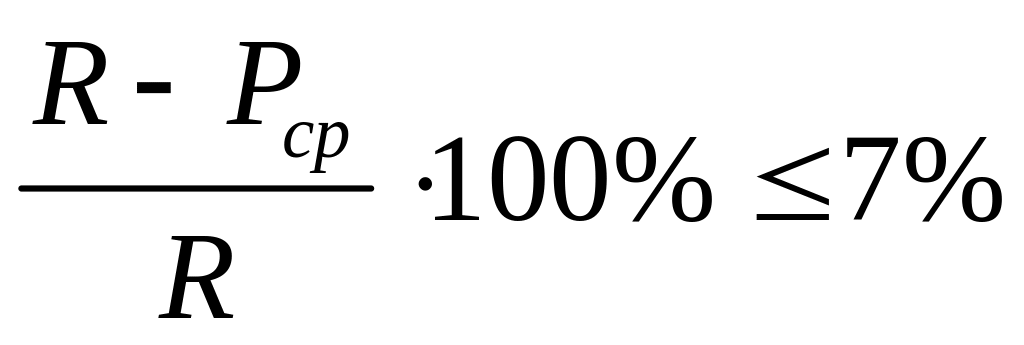

6) Сопоставим фактическое давление Рср с уточненным расчетным давлением на основание R:
;
.
Итак, принимаем глубину заложения фундамента –1,30 м, блок-плиту – 1,Зх.
