1.2.1 Одиночні окопи

Окоп – відкрита земляна споруда для ведення вогню.

Одиночний окоп для стрільби із автомата лежачи складається з виїмки в ґрунті довжиною 170 см, шириною 60 см, глибиною 30 см.

Окоп включає в себе: виїмку в ґрунті, бруствер, берму, упор для ліктів, сектор обстрілу.

Для зручності стрільби (опора ліктями) у передній частині виїмки залишається сходинка шириною 40-50 см. висота бруствера - 30 см.

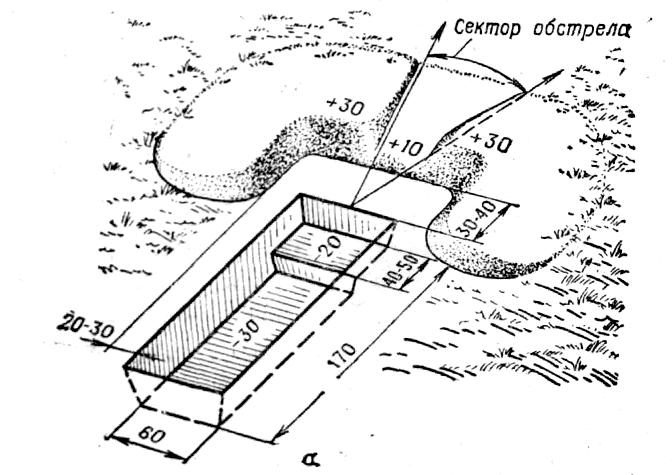

Рис.1.1. Одиночний окоп для стрільби із автомата лежачи

Виїмка в грунті

Брустверр

Берма

Сектріл

обстрілу

. Рис.1.2. Елементи одиночного окопу

для стрільби із автомата

Одиночний окоп для стрільби із автомата з коліна складається з виїмки в ґрунті довжиною 170 см, шириною 60 см, глибиною 60 см. Бруствер має висоту 30см.

Одиночний окоп для стрільби із автомата стоячи.

Глибина досягає 110см. Ґрунт викидається переважно в сторони, у результаті чого бруствер майже оточує окоп з усіх боків і має в висоту 60см. Стінки окопу робляться похилими

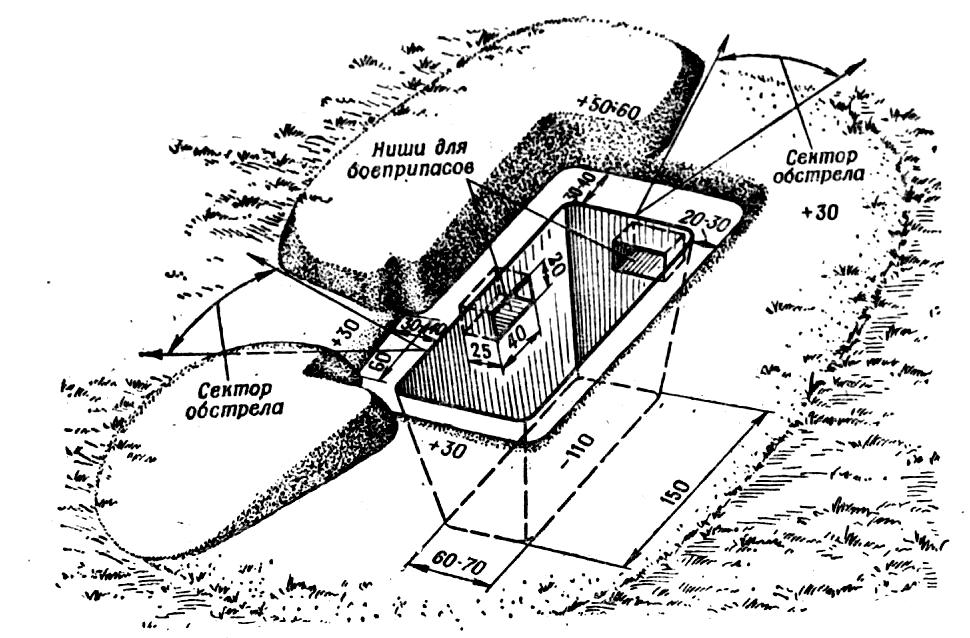

Рис.1.3. Одиночний окоп для стрільби із автомата стоячи для двох стрільців

Послідовність обладнання окопу для стрільби з автомата

Покласти зброю справа від себе на відстані простягненої руки стволом у напрямі противника.

Повернувшись на лівий бік, виймати піхотну лопатку і, тримаючи її за держак обома руками, ударами до себе підрізати дерен.

Знявши дерен, скласти його збоку, щоб після риття окопу його можна було використати для маскування бруствера; землю викидати спочатку вперед, потім убік.

Викопавши передню частину окопу на глибину 20 см, пересуватися трохи назад і продовжувати рити його далі.

Рис.1.4. Послідовність обладнання окопу для стрільби із автомата

Окопи для кулеметів улаштовуються для стрільби лежачи, із коліна і стоячи. Відкритий грунт насипають попереду, потім з боків, і з тилу. Висота бруствера в секторі обстрілу не повинна перевищувати 20 см, а в інших частинах окопу повинна бути не менше 60 см. На пристрій окопу потрібно до 4 чол./год

Окоп для стрільби протитанкового гранатомета включає ровик глибиною 110 см, нішу для боєприпасів і бруствер. Він забезпечує ведення вогню з гранатомета в секторі до 180⁰.

На пристрій окопу потрібно 3 чол./год.

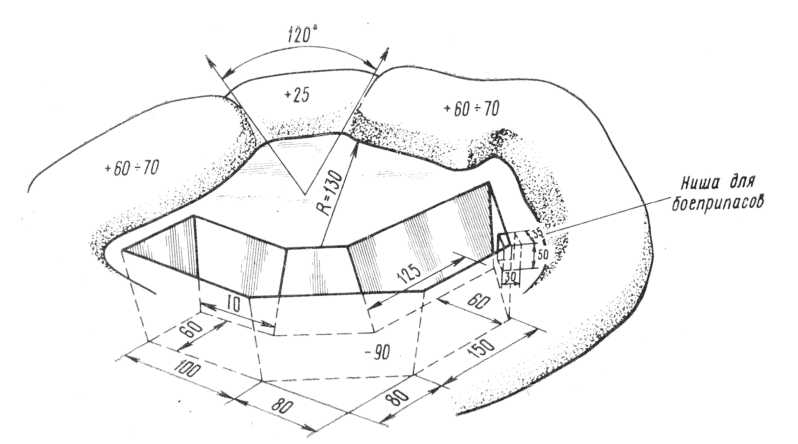

Рис.1.5. Окоп для стрільби із кулемета

Рис.1.6. Окоп для гранатомета

Траншеї та ходи сполучення повинні забезпечувати вигідність при веденні вогню, особливо флангового та перехресного, скрите розміщення особового складу і вогневих засобів, швидкий та скритий маневр підрозділами по фронту і у глибину, а також не дати можливості противнику виявити бойовий порядок та систему вогню.

Траншея – ров в ґрунті, що з‘єднує одиночні окопи.

Глибина: 60 см (неповний профіль)

110 см (основний профіль)

150 см (повний профіль)

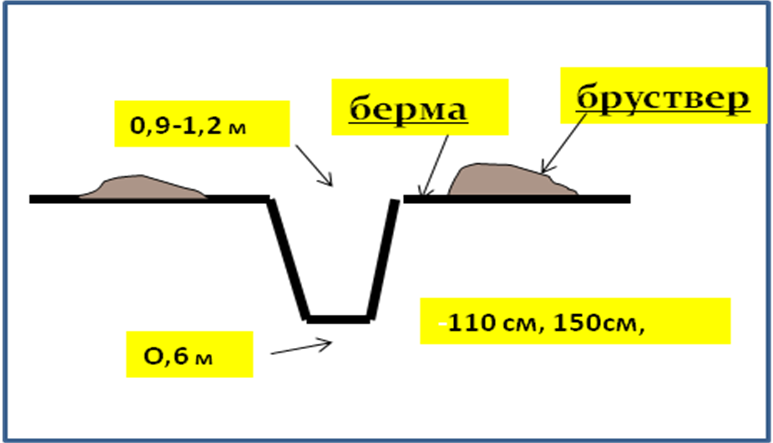

Рис.1.7.Профіль траншеї

Ходи сполучень – це траншеї глибиною 60 -110 см, що з’єднують між собою окопи підрозділів, які ведуть в тил.
