ВСТУП
Розвиток телекомунікаційних мереж визначається трьома факторами: зростанням трафіку, потребою суспільства в нових послугах і досягненнями в області технологій. Зрозуміло, ці фактори не є незалежними, проте кожен з них визначає ідеологію розвитку електрозв'язку.
У наш час побудова волоконно-оптичних мереж дає змогу більш зручно та дешевше надавати користувачам сучасні послуги, такі як доступ до мережі Internet, IP-телефонія, відео-телефонія та інші.
Основою телекомунікаційної мережі, що забезпечує надійне передавання різних видів інформації, є оптичні транспортні системи – складні та дорогі мережні комплекси.
Для підтримки розвитку нових послуг електрозв'язку необхідні розгалужені, надійні транспортні мережі зв'язку. Такі мережі почали створюватися по усьому світу в останнє десятиліття 20 століття. В основному це мережі технології синхронної цифрової ієрархії SDH з викоРисуноктанням волоконно – оптичної системи передачі.
В порівнянні з традиційними кабелями з металевими провідниками ВОЛЗ має ряд потенційних переваг, серед яких:
висока завадостійкість;
не підлягає впливу електромагнітних завад і практично повна відсутність взаємних впливів між окремими волокнами в багато волоконних кабелях;
велика широкосмуговість;
менша на порядок маса та габарити, що знижує складність і час прокладки;
повна електрична розв’язка між входом і виходом систем передачі, надійна техніка безпеки у вигляді відсутності коротких замкнень при обриві кабелю;
порівняно невисока вартість оптичних кабелів при наявності великої кількості запасів необхідної сировини для їх виготовлення;
великі довжини ділянок регенерації, що знижує вартість одного канало-кілометра лінії передачі.
Однією з важливих переваг волокон є їхня спроможність переносити велику кількість інформації. Оптичний кабель має майже в 256 разів більшу ємність порівняно з металевим кабелем і в 30 разів меншу площу поперечного перетину. Тому побудова мереж на основі оптичного кабелю є більш дешевшою та менш складною.
У даній бакалаврській роботі мені необхідно розробити міжстанційні з’єднання на базі волоконно–оптичної лінії транспортного кільця Слов'янськ-Артемівськ-Краматорськ-Слов'янськ. В роботі будуть розглянуті питання по вибору топології передачі, вибору траси, вибору оптичного кабелю, прокладання та монтаж кабелю.
1 Побудова мережі sdh слов'янськ-артемівськ-краматорськ-слов'янськ
1.1 Технології побудови мережі і модулі мереж сці
Мережа Слов'янськ-Артемівськ-Краматорськ-Слов'янськ будується з окремих функціональних модулів:
мультиплексорів,
комутаторів,
концентраторів,
регенераторів
термінального обладнання.
Цей набір модулів визначається основними функціональними задачами, які необхідно вирішити мережею:
збір вхідних потоків через канали доступу в агрегатний блок, придатний для транспортування в мережі СЦІ Слов'янськ-Артемівськ-Краматорськ-Слов'янськ – задача мультиплексування, яка вирішується термінальними мультиплексорами мережі доступу;
транспортування агрегатних блоків по мережі Слов'янськ-Артемівськ-Краматорськ-Слов'янськ з можливістю вводу/виводу вхідних/вихідних потоків – задача транспортування, яка вирішується мультиплексорами вводу/виводу ADM, які логічно управляють інформаційним потоком в мережі, а фізично – потоком в фізичному середовищі, яка формує в цій мережі Слов'янськ-Артемівськ-Краматорськ-Слов'янськ транспортний канал;
перевантаження віртуальних контейнерів у відповідності із схемою маршрутизації із одного сегменту в інший, яка здійснюється у виділених вузлах мережі Слов'янськ-Артемівськ-Краматорськ-Слов'янськ - задача комутації, або крос-комутації, яка вирішується за допомогою цифрових комутаторів або крос-комутаторів DXC;
об’єднання декількох однотипних потоків в розподільчий вузол – концентратор – задача концентрації, яка вирішується концентраторами;
відновлення форми і амплітуди сигналу, який передається на великі відстані, для компенсації його загасання – задача регенерації, яка вирішується за допомогою регенераторів;
спряження мережі Слов'янськ-Артемівськ-Краматорськ-Слов'янськ користувача з мережею СЦІ – задача спряження, яка вирішується за допомогою кінцевого обладнання – різноманітних узгоджуючих пристроїв, наприклад, конверторів інтерфейсів, конверторів швидкостей, конверторів імпедансів і т. д.
1.2 Топологія та архітектура мереж сці
Топологія «точка-точка» - ця топологія може бути реалізована за допомогою термінальних мультиплексорів ТМ, як по схемі без резервування каналу прийому/передачі, так і по схемі резервування типу 1+1, яка використовує основний і резервний електричні і оптичні агрегатні виходи. Топологія використовується при передачі великих потоків даних по високошвидкісних магістральних каналах.
Рисунок 1.1 - Топологія “точка - точка ”
(http://www.google.com.ua/search)
Топологія «кільце» - ця топологія використовується для побудови СЦІ мереж перших двох рівнів СЦІ ієрархії. В цій топології легко організовується захист по схемі типу 1+1 завдяки тому, що в синхронних мультиплексорах є дві пари (основний і резервний) оптичних агрегатних виходів (каналів прийому/передачі): які дають можливість формування подвійного кільця із зустрічними потоками.
Рисунок 1.2 - Топологія «кільце»
(http://www.google.com.ua/search)
1.3 Вибір траси її характеристики
Вибір траси лінії зв’язку даної роботи здійснюю в залежності від населених пунктів, які повинні бути охоплені на основі вивчення географічної карти і вибору коротшої відстані між пунктами.
Перевагу віддаю напрямку уздовж автодоріг, або уздовж залізниць на відстані не менш 20м від залізниці. Це обумовлене необхідністю доступу до обслуговування кабельної лінії. Оптичний кабель також буде підвішений на опорах ЛЕП, на опорах контактної або сигнальної мережі залізниць. У містах оптичний кабель буде прокладатися в підземну кабельну каналізацію, у колекторах, підвішується на опори ЛЕП, на опори міського освітлення та на опори контактних мереж електротранспорту. Будівельні довжини кабелю (6 км) зрощуються в оптичних муфтах. Муфти повинні захистити зростки на тривалий строк від усіх несприятливих факторів (механічних ушкоджень, вологи, деформацій від температурних перепадів і т.д.)
Крім того я маю врахувати умови прокладання кабелю. Траса лінії повинна вибиратися з урахуванням найменшого об’єму робіт. В заміській зоні лінія прокладатиметеся вздовж шосейних доріг так, щоб було найменше число перехрещень з ріками, шосейними і залізничними дорогами.
Обираючи трасу транспортного кільця я взяв населені пункти: Слов'янськ-Артемівськ-Краматорськ-Слов'янськ. У табл. 1.1 наведені характеристики обраної мною траси.
Таблиця 1.1 - Характеристики обраної траси
Траса |
Кількість перехре- щень з авто-шляхами |
Кількість перехре-щень з залізни-цями |
Кількість перехре-щень з ріками |
Довжина траси, км |
Довжина кабелю, км
|
Слов'янськ-Артемівськ-Краматорськ- Слов'янськ |
4 |
2 |
5 |
134 |
160,8 |
Рисунок 1.3 - Ситуаційна схема транспортного кільця Слов'янськ-Артемівськ-Краматорськ-Слов'янськ
(http://maps.google.ru/maps)
населенні пункти, через які необхідно прокласти кабель;
дорога
біля
якої
буде
прокладатися
кабель;
- відстань
між
населеними
пунктами.
Рисунок 1.4 - Ситуаційна схема транспортного кільця Слов'янськ-Артемівськ-Краматорськ-Слов'янськ з додатковими міжстанційними з’єднаннями
(http://maps.google.ru/maps)
Основне обладнання знаходиться в населених пунктах Артемівськ та Краматорськ, так як згідно технічного завдання мені треба організувати додаткові міжстанційні з’єднання я розвиваю мережу і обираю 2 додаткові населені пункти: Костянтинівка та Дружківка. Для яких розраховую кількість населення, кількості каналів та потоків та обираю обладнання, яке встановлене в цих населених пунктах для організації зв’язку.
Серед основних переваг мережі:
підтримка широкого набору послуг зв'язку і швидкостей передачі;
здатність адаптації до зростаючих вимог клієнтів;
використання передових технологій;
простота конфігурації та управління.

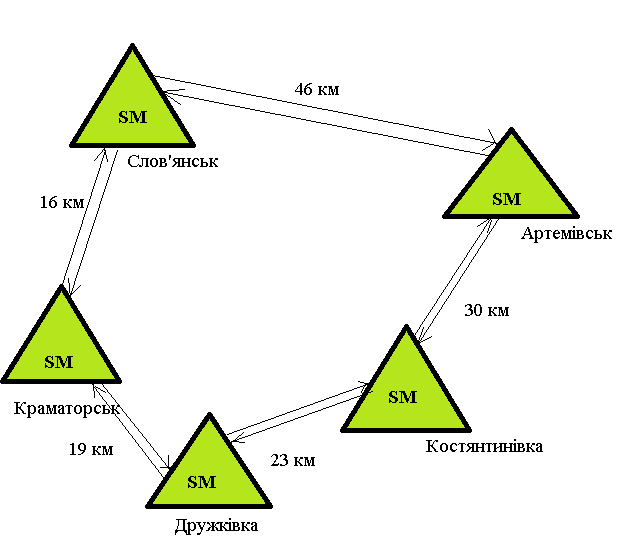

Рисунок.1.5 - Структурна схема обраної траси
В кожному населеному пункті я встановлюю синхронний мультиплексор.
