Контрольные вопросы:

1. Каковы среди и цели проверки и установки напряжений источников питания?

2. Каковы допустимые отклонения напряжений источников питания?

Лабораторная работа № 6. Подготовка к работе и калибровка

калибратора сигналов посадки КСП – 69.

Цель роботы: изучить порядок подготовки, включения и калибровки прибора. Получить необходимые практические навыки по подготовке и калибровке прибора.

Периодичность выполнения работы. Калибратор сигналов посадки используется при проведении технического обслуживания радиомаяков после наработки (2250±75) часов.

Порядок выполнения работы:

1. Проверьте наличие и соответствие каналу маяка кварцев, установленных в КСП-69.

2. Поставьте органы управления на передней панели прибора в положения согласно табл. 2.

Таблица 2

Наименование переключателя	Положение
Шкала прибора РГМ в % Режим работы АРУ – РРУ Уровень сигнала М 90 Гц – СГМ М 150 Гц – СГМ СГМ – фаза Уровень сигнала – ИНИ 150 Гц – 180 Гц Курс 40 % - Глиссада 80 % Вход ВЧ – Вход НЧ Шлейф	2-4 Контроль АРУ Несущая СГМ СГМ СГМ Уровень сигнала 150 Гц Согласно сигналам маяка В зависимости от измеряемых сигналов Выкл.

3. Ручку ''Аттенюатор" установите в крайнее левое положение.

4. Проверьте соответствие напряжения питающей сети 220 В (отклонение не более ±10%), включите тумблер "Сеть 220 В 50 Гц".

5. После 10-минутного прогрева произведите калибровку прибора.

6. При работе с ВЧ входа соедините кабелем (ТЖ4.850.376) разъ­ем "Вход ВЧ" прибора с источником ВЧ сигнала.

7. Установите тумблер "Вход ВЧ – Вход НЧ" в положение "Вход ВЧ".

8. Включите маяк в местном режиме.

9. Проконтролируйте по прибору "ИНИ - Уровень сигнала" уровень ВЧ сигнала для нормальной работы АРУ приемного устройства прибора. Стрелка прибора должна находиться в темном секторе. Если стрелка прибора вышла за пределы сектора, то тумблер "Несущая - Поле" уста­новите в положение "Поле", при этом стрелка прибора "ИНИ - Уровень сигнала" должна находиться в пределах от 50 до 80 мкА. В противном случае ручкой "Аттенюатор" установите необходимое значение.

10. Установите стрелку прибора "СГМ-Фаза" на отметку "40"(КРМ) иди "80" (ГРМ) резистором "Установка СГМ".

11. Установите стрелку прибора "РГК" на ноль потенциометрами "Установка - ноль РГМ грубо" и "Установка – ноль РГМ точно".

12. Поставьте переключатель "Режим работы" в положение "Калибровка РГМ 2%" и потенциометром "Установка РГМ 2%" установите стрел­ку прибора "РГМ" на правую отметку шкалы "2-4".

13. Поставьте переключатель "Шкала прибора РГМ в %" в положение "20-40", а переключатель "Режим работы" - в положение "Измерение". После этого прибор готов к работе по ВЧ входу для измерения СГМ, РГМ и глубины модуляции по каналам 90 Гц и 150 Гц,

14. При работе с НЧ входа тумблера "Курс 40% - Глиссада 80%" установите в положение "Курс 40%" тумблер "Вход ВЧ - Вход НЧ" - в положение "Вход НЧ", а переключатель "Режим работы" - в положение "Измерение".

15. Соедините кабелем (ТЖ4.850.571) разъем "Вход НЧ" прибора с источником

НЧ сигнала.

16. Установите стрелку прибора "СГМ - Фаза" на отметку "40-80" резистором "Вход НЧ". Переключатель ''Режим работы" установите в положение "Контроль".

17. Установите стрелку прибора "СГМ - Фаза" на отметку "40-80" резистором "Установка СГМ". Потенциометр "Установка - ноль РГМ грубо" и ''Установка - ноль РГМ точно" установите стрелку прибора "РГМ" на ноль.

18. Поставьте переключатель "Режим работы" в положение "Калибровка РГМ 2%" и резистором "Установка РГМ 2%" установите стрелку прибора "РГМ" на правую отметку шкалы "2-4".

19. Поставьте переключатель "Шкала прибора РГМ в %" в положение "20-40", а переключатель "Режим работы" - в положение "Измерение". После этого прибор готов для работы по НЧ входу.

Контрольные вопросы:

1. Когда используется калибратор сигналов посадки КСП-69?

2. Для какой цели используется прибор КСП-69?

3. Зачем производится калибровка прибора КСП-69?

4. Чем устанавливается уровень входного ВЧ сигнала?

5. Чем устанавливается уровень входного НЧ сигнала?

Лабораторная работа № 7.

Балансировка каналов модуляции 90 Гц и 150 Гц.

Цель работы: получить необходимые практические навыки по регулировке формирователей НЧ сигналов 90 Гц и 150Гц.

Периодичность выполнения работы: проходится при техническом обслуживании радиомаяков после наработки (2250±75) часов.

Порядок выполнения работы:

1. Отсоедините кабель 2 (ГРМ) и 22 (КРМ) от разъема "Антенна" антенного переключателя Σ и подсоедините к этому разъему эквивалент нагрузки (ТЖ2.243.058). Отсоедините кабель 1 (ГРМ) и 23 (КРМ) от разъема "Антенна" антенного переключателя Δ и на его место подсоедините кабели 2(ГРМ) и 22 (КРМ).

2. Подсоедините кабелем (ТЖ4.850.876) прибор КСП-69 подготовленный к работе по ВЧ входу, к разъему "Контроль КСП-69 выносной-зона" блока ВЧ (рис.1).

3. Извлеките плату калибратора НЧ сигнала (ТЖ2.085.081) из шкафа ВЧ1 (ВЧ2). Включите радиомаяк в местном режиме с излучением шкафа ВЧ1 (ВЧ2), прогрейте аппаратуру в течение 5 минут.

4. Подготовьте КСП-69 для измерения уровня поля, для чего:

а) тумблер "Несущая - Поле" установите в положение "Поле";

б) ручкой "Аттенюатор" установите стрелку прибора "ИНИ – Уровень сигнала" в пределах 60-100 мкА.

5. Добейтесь минимума показаний прибора "ИНИ - Уровень сигнала" КСП-69 последовательным вращением осей резисторов "Уровень = 90 Гц" платы формирователя НЧ сигнала 90 Гц (ТЖ3.425.025) и "Уровень = 150 Гц" платы формирователя НЧ сигнала 150 Гц (ТЖ3.425.026) шкафа ВЧ1 (ВЧ2).

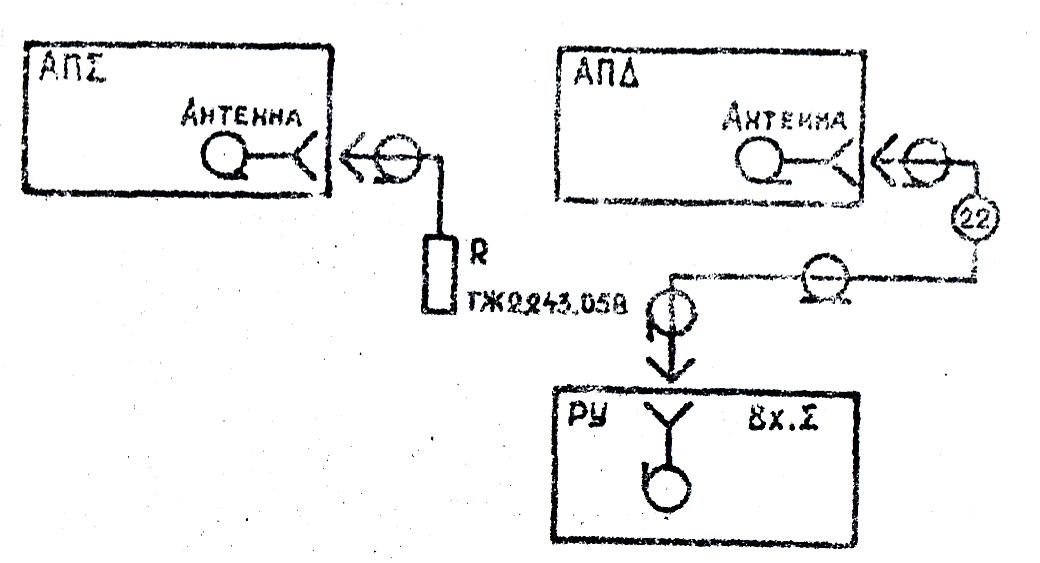

Рис. 1. Схеме ВЧ соединения при балансировке каналов модуляции

6. Повторите операции по пп.3-5 для шкафа ВЧ2 (ВЧ1). Включите радиомаяк, восстановите схему ВЧ соединения, вставьте на место платы калибраторов шкафов ВЧ1 и ВЧ2.

Контрольные вопросы:

1. Каковы сроки балансировки каналов модуляции 90 Гц и 150 Гц?

2. Для какой цели производится изменение схемы ВЧ соединений?

3. Изобразите схему ВЧ соединения при балансировке каналов модуляции, поясните физический процесс.

Лабораторная работа № 8.

Изменение и регулировка СГМ и РГМ

в суммарном канале.

Цель работы: получить необходимые практические навыки по регулировке формирователей НЧ сигналов 90 Гц и 150Гц.

Периодичность выполнения работы: производится при техническом обслуживании радиомаяков после наработки (2250±75) часов.

Порядок выполнения работы:

Сумма глубин модуляции несущей частоты частотами 90 и 150 Гц должна быть равна (40±2)% для КРМ и (80±5)% для ГРМ. а разность глубин модуляции - (0±0,2)% для КРМ и (0±0,5)% для ГРМ.

1. Произведите измерение СГМ и РГМ в следующей последовательности:

а) отсоедините кабели 1 (ГРМ) и 23 (КРМ) от разъема "Антенна" антенного переключателя Δ и подсоедините к разъему эквивалент нагрузки (ТЖ2.243.058) (рис.2);

б) подсоедините кабелем (ТЖ4.850.376) прибор КСП-69, подготовленный к работе по ВЧ входу, к разъему "Контроль КСП-69 выносной зона блока ВЧ;

в) включите радиомаяк в местном режиме с излучением шкафе ВЧ1 (ВЧ2), прогрейте аппаратуру в течение 5 минут;

г) произведите измерение СГМ сигналов частот 90 и 150 Гц по прибору "СГМ - Фаза", при этом цене деления шкалы "М" прибора на шкале "30-50" составляет 0,5% СГМ (КРМ) и на шкале "60-100" - 1% СГМ (ГРМ);

д) произведите измерение РГМ сигналов частот 90 и 150 Гц по прибору "РГМ", переключая шкалы в зависимости от уровня РГМ, при этом цена деления шкалы прибора "РГМ" составит (табл.3);

Таблица 3

КРМ		ГРМ
Шкала	Цена деления, % РГМ	Шкала	Цена деления, % РГМ
± 0,2 % ± 2 % ± 5 % ± 20 % ± 50 %	0,005 0,050 0,100 0,500 1,000	± 0,4 % ± 4 % ± 10 % ± 40 % ±100 %	0,01 0,10 0,20 1,00 2,00

Отклонение стрелки прибора вправо соответствует превышению сигнала частоты 150 Гц, а отклонение влево - частоты 90 Гц. Ноль при­бора "РГМ" соответствует равенству первых гармоник сигнала частот 90 и 150 Гц, т.е. нолю РГМ.

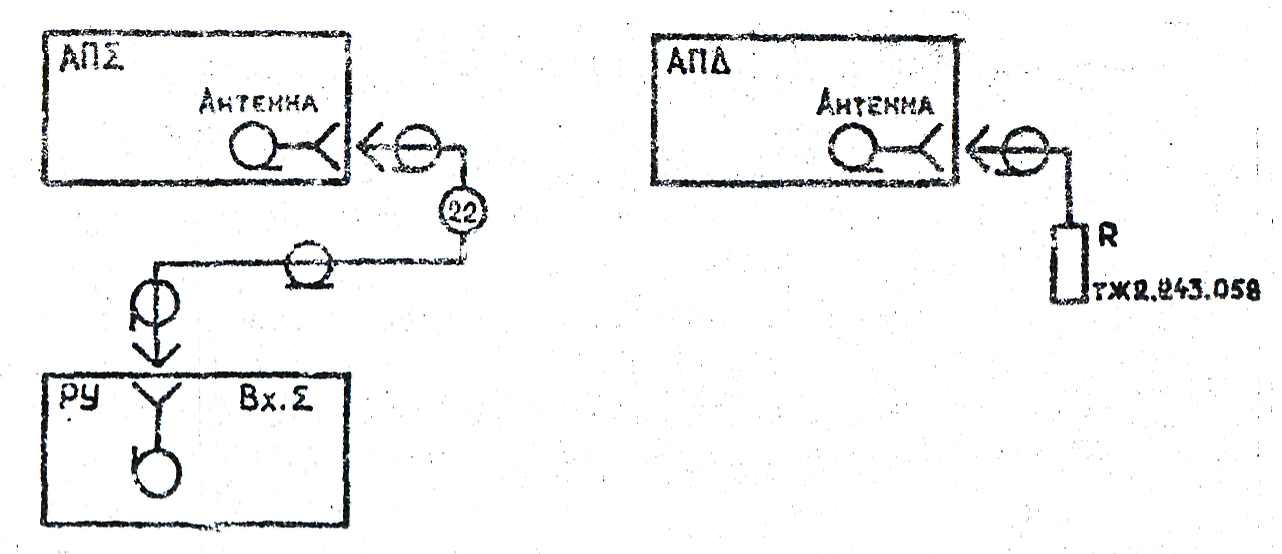

Рис. 2. Схема ВЧ соединения при установке СГМ и РГМ в суммарном канале.

2. Произведите регулировку РГМ и СГМ при выходе их значений за пределы допусков следующим образом: последовательным вращением резисторов "Уровень ~ 90 Гц" платы формирователя НЧ сигнала 90 Гц (ТЖ3.425.025) и "Уровень ~ 150 Гц" платы формирователя НЧ сигнала 150Гц. (ТЖ3.425.026) шкафа ВЧ1 (ВЧ2) добейтесь РГМ, равной нолю при СГМ, равной 40% (КРМ)или 80% (ГРМ).

3. Убедитесь в наличии сигнала с РГМ, равной (0±0,2%) (КРМ) или (0±0,5)% (ГРМ) в канале апертурного контроля зоны, для чего соедините кабелем (ТЖ4.850.376) разъем "Контроль КСП-69 апертурный - зона" блока ВЧ с разъемом "Вход ВЧ" КСП-69 и произведите измерение РГМ.

П р и м е ч а н и е. При РГМ, отличающейся от ноля на величину ±0,2% (КРМ) и ±0,5% (ГРМ), восстановите схему ВЧ соединения дающего тракта и произведите установку ноля РГМ фазовращателем "Фа­за", расположенным в шкафу ВЧ1 (ВЧ2).

4. Убедитесь в наличии сигнала с РМ, равной (0±0,2)% (КРМ) или (0±0,5)% (ГРМ) в канале встроенного контроля зоны, для чего соедините гнездо 11платы усилителей с АРУ (ТЖ2.002.043) ШК1 (ШК2) кабелем (ТЖ4.850.571) с разъемом "Вход НЧ"

КСП-69, подготовленным к работе по НЧ входу, и произведите измерение РГМ.

5. Повторите пп. 2 и 4 для шкафа ВЧ2 (ВЧ1). Отключите радиомаяк, восстановите схему ВЧ соединения.
