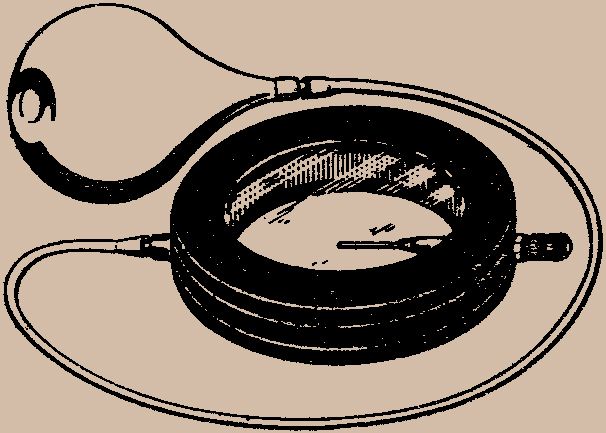

Камера Вильсона. Одним из самых замечательных приборов экспериментальной ядерной физики является камера Вильсона. Внешний вид демонстрационной школьной камеры Вильсона показан на рисунке 315. В цилиндрическом сосуде с плоской стеклянной крышкой находится воздух с насыщенными парами спирта. Рабочий объем камеры через трубку соединяется с резиновой грушей. Внутри камеры на тонком стержне укреплен радиоактивный препарат. Для приведения камеры в действие грушу сначала плавно сжимают, затем резко отпускают. При быстром адиабатическом расширении воздух и пары в камере охлаждаются, пар переходит в состояние пересыщения. Если в этот момент из препарата вылетает альфа-частица, вдоль пути ее движения в газе образуется колонка ионов. Пересыщенный пар конденсируется в капли жидкости, причем образование капель происходит в первую очередь на ионах, которые служат центрами конденсации пара. Колонка капель, сконденсировавшихся на ионах вдоль траектории движения частицы, называется треком частицы.

Р ис. 315

Для выполнения точных измерений физических характеристик регистрируемых частиц камеру Вильсона помещают в постоянное магнитное поле. Треки частиц, движущихся в магнитном поле, оказываются искривленными. Радиус кривизны трека зависит от скорости движения частицы, ее массы и заряда. При известной индукции магнитного поля эти характеристики частиц могут быть определены по измеренным радиусам кривизны треков частиц.

Первые фотографии треков альфа-частиц в магнитном поле получил советский физик П.Л. Капица в 1923 г.

Метод применения камеры Вильсона в постоянном магнитном поле для изучения спектров бета- и гамма-излучений и исследования элементарных частиц впервые разработал советский физик академик Дмитрий Владимирович Скобельцин.

Пузырьковая камера. Принцип действия пузырьковой камеры состоит в следующем. В камере находится жидкость при температуре, близкой к температуре кипения. Быстрые заряженные частицы через тонкое окошко в стенке камеры проникают в ее рабочий объем и производят на своем пути ионизацию и возбуждение атомов жидкости. В тот момент, когда частицы пронизывают рабочий объем камеры, давление внутри нее резко понижают и жидкость переходит в перегретое состояние. Ионы, возникающие вдоль пути следования частицы, обладают избытком кинетической энергии. Эта энергия приводит к повышению температуры жидкости в микроскопическом объеме вблизи каждого иона, ее вскипанию и образованию пузырьков пара. Цепочка пузырьков пара, возникающих вдоль пути движения быстрой заряженной частицы через жидкость, образует след этой частицы.

В пузырьковой камере плотность любой жидкости значительно выше плотности газа в камере Вильсона, поэтому в ней можно более эффективно проводить изучение взаимодействий быстрых заряженных частиц с атомными ядрами. Для наполнения пузырьковых камер используют жидкий водород, пропан, ксенон и некоторые другие жидкости.

Метод фотоэмульсий. Фотографический метод является исторически первым экспериментальным методом регистрации ядерных излучений, так как явление радиоактивности было открыто Беккерелем с помощью этого метода.

Способность быстрых заряженных частиц создавать скрытое изображение в фотоэмульсии широко используется в ядерной физике и в настоящее время. Ядерные фотоэмульсии особенно успешно применяются при исследованиях в области физики элементарных частиц и космических лучей. Быстрая заряженная частица при движении в слое фотоэмульсии создает вдоль пути движения центры скрытого изображения. После проявления появляется изображение следов первичной частицы и всех заряженных частиц, возникающих в эмульсии в результате ядерных взаимодействий первичной частицы.

90. Цепная реакция деления ядер урана

Ядерные реакции. Взаимодействие частицы с атомным ядром, приводящее к превращению этого ядра в новое ядро с выделением вторичных частиц или гамма-квантов, называется ядерной реакцией.

Первая ядерная реакция была осуществлена Резерфордом в 1919 г. Он обнаружил, что при столкновениях альфа-частиц с ядрами атомов азота образуются быстро движущиеся протоны. Это означало, что ядро изотопа азота   в результате столкновения с альфа-частицей   превращалось в ядро изотопа кислорода  :

.

Ядерные реакции могут протекать с выделением или поглощением энергии. Используя закон взаимосвязи массы и энергии, энергетический выход   ядерной реакции можно определить, найдя разность масс   частиц, вступающих в реакцию, и продуктов реакции:

.

Цепная реакция деления ядер урана. Среди различных ядерных реакций особо важное значение в жизни современного человеческого общества имеют цепные реакции деления некоторых тяжелых ядер.

Реакция деления ядер урана при бомбардировке их нейтронами была открыта в 1939 г. В результате экспериментальных и теоретических исследований, выполненных Э. Ферми, И. Жолио-Кюри, О. Ганом, Ф. Штрассманом, Л. Мейтнер, О. Фришем, Ф. Жолио-Кюри, было установлено, что при попадании в ядро урана одного нейтрона ядро делится на две-три части.

При делении одного ядра урана освобождается около 200 МэВ энергии. На кинетическую энергию движения ядер-осколков приходится примерно 165 МэВ, остальную энергию уносят гамма-кванты.

Зная энергию, выделяющуюся при делении одного ядра урана, можно подсчитать, что выход энергии при делении всех ядер 1 кг урана составляет 80 тысяч миллиардов джоулей. Это в несколько миллионов раз больше, чем выделяется при сжигании 1 кг каменного угля или нефти. Поэтому были предприняты поиски путей освобождения ядерной энергии в значительных количествах для использования ее в практических целях.

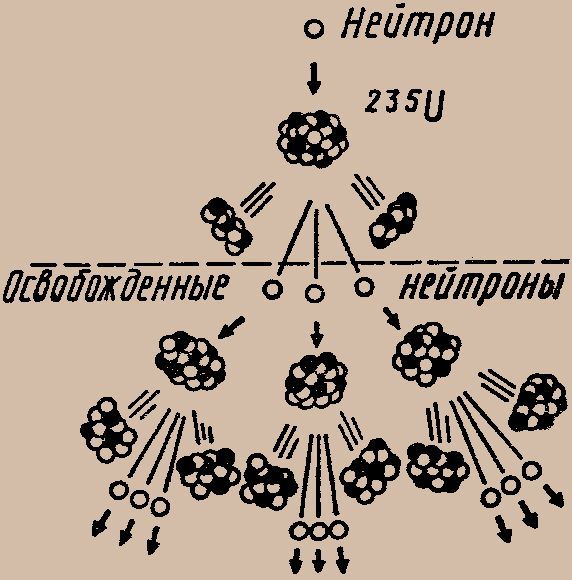

Впервые предположение о возможности осуществления цепных ядерных реакций высказал Ф. Жолио-Кюри в 1934 г. Он же в 1939 г. вместе с X. Xалбаном и Л. Коварски экспериментально обнаружил, что при делении ядра урана, кроме осколков-ядер, вылетают также 2-3 свободных нейтрона. При благоприятных условиях эти нейтроны могут попасть в другие ядра урана и вызвать их деление. При делении трех ядер урана должно освободиться 6-9 новых нейтронов, они попадут в новые ядра урана и т.д. Схема развития цепной реакции деления ядер урана представлена на рисунке 316.

Р ис. 316

Практическое осуществление цепных реакций - не такая простая задача, как это выглядит на схеме. Нейтроны, освобождающиеся при делении ядер урана, способны вызывать деление лишь ядер изотопа урана с массовым числом 235, для разрушения же ядер изотопа урана с массовым числом 238 их энергия оказывается недостаточной. В природном уране на долю урана с массовым числом 238 приходится 99,8%, а на долю урана с массовым числом 235 - всего лишь 0,7%. Поэтому первый возможный путь осуществления цепной реакции деления связан с разделением изотопов урана и получением в чистом виде в достаточно больших количествах изотопа  . Необходимое условие для осуществления цепной реакции - наличие достаточно большого количества урана, так как в образце малых размеров большинство нейтронов пролетает сквозь образец, не попав ни в одно ядро. Минимальная масса урана, в котором может возникнуть цепная реакция, называется критической массой. Критическая масса для урана-235 - несколько десятков килограммов.

Простейшим способом осуществления цепной реакции в уране-235 является следующий: изготавливают два куска металлического урана, каждый с массой, несколько меньшей критической. Цепная реакция в каждом из них в отдельности идти не может. При быстром соединении этих кусков развивается цепная реакция и выделяется колоссальная энергия. Температура урана достигает миллионов градусов, сам уран и любые другие вещества, находящиеся поблизости, превращаются в пар. Раскаленный газообразный шар быстро расширяется, сжигая и разрушая все на своем пути. Так происходит ядерный взрыв.

Использовать энергию ядерного взрыва в мирных целях очень трудно, так как выделение энергии при этом не поддается контролю. Управляемые цепные реакции деления ядер урана осуществляются в ядерных реакторах.

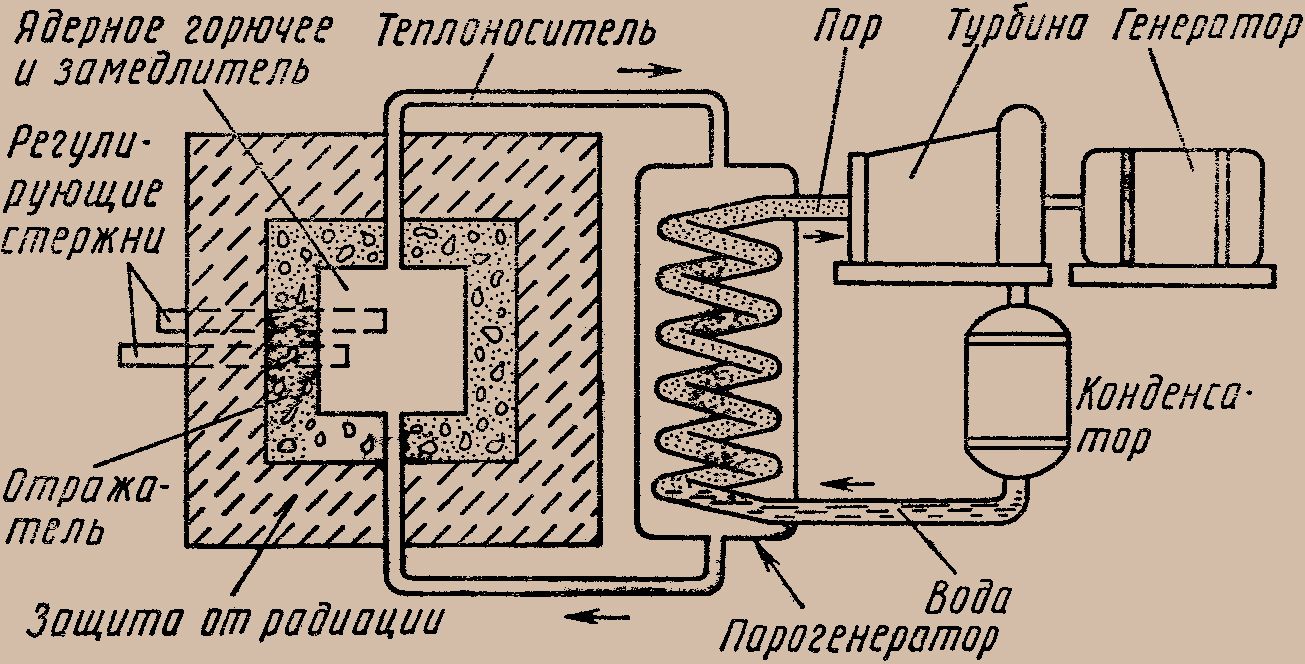

Ядерный реактор. Первыми ядерными реакторами были реакторы на медленных нейтронах (рис. 317). Большинство нейтронов, освобождающихся при делении ядер урана, обладают энергией 1-2 МэВ. Скорости их при этом равны примерно 107 м/с, поэтому их называют быстрыми нейтронами. При таких энергиях нейтроны взаимодействуют с ядрами урана   и урана   примерно с одинаковой эффективностью. А так как ядер урана   в природном уране в 140 раз больше, чем ядер урана  , большая часть этих нейтронов поглощается ядрами урана   и цепная реакция не развивается. Нейтроны, движущиеся со скоростями, близкими к скорости теплового движения (около 2·10³ м/с), называются медленными или тепловыми. Медленные нейтроны хорошо взаимодействуют с ядрами урана-235 и поглощаются ими в 500 раз эффективнее, чем быстрые. Поэтому при облучении природного урана медленными нейтронами большая часть их поглощается не в ядрах урана-238, а в ядрах урана-235 и вызывает их деление. Следовательно, для развития цепной реакции в природном уране скорости нейтронов должны быть уменьшены до тепловых.

Р ис. 317

Замедление нейтронов происходит в результате столкновения с атомными ядрами среды, в которой они движутся. Для замедления нейтронов в реакторе используется специальное вещество, называемое замедлителем. Ядра атомов вещества-замедлителя должны обладать сравнительно небольшой массой, так как при столкновении с легким ядром нейтрон теряет энергию большую, чем при столкновении с тяжелым. Наиболее распространенными замедлителями являются обычная вода и графит.

Пространство, в котором протекает цепная реакция, называется активной зоной реактора. Для уменьшения утечки нейтронов активную зону реактора окружают отражателем нейтронов, отбрасывающим значительную часть вылетающих нейтронов внутрь активной зоны. В качестве отражателя используют обычно то же вещество, которое служит замедлителем.

Энергия, выделяющаяся при работе реактора, выводится при помощи теплоносителя. В качестве теплоносителя могут использоваться лишь жидкости и газы, не обладающие способностью поглощать нейтроны. Широко применяется в качестве теплоносителя обычная вода, иногда применяются углекислый газ и даже жидкий металлический натрий.

Управление реактором осуществляется с помощью специальных управляющих (или регулирующих) стержней, вводимых в активную зону реактора. Управляющие стержни изготавливаются из соединений бора или кадмия, поглощающих тепловые нейтроны с очень большой эффективностью. Перед началом работы реактора их полностью вводят в его активную зону. Поглощая значительную часть нейтронов, они делают невозможным развитие цепной реакции. Для запуска реактора управляющие стержни постепенно выводят из активной зоны до тех пор, пока выделение энергии не достигнет заданного уровня. При увеличении мощности свыше установленного уровня включаются автоматы, погружающие управляющие стержни в глубь активной зоны.

Ядерная энергетика. Ядерная энергия на службу мира была поставлена впервые в нашей стране. Первым организатором и руководителем работ по атомной науке и технике в СССР был академик Игорь Васильевич Курчатов (1903-1960).
