Многие фирмы выпускают многоканальные усилители. Это микросхемы, имеющие на одном кристалле два, три или четыре однотипных ОУ. Например, ИМС типа 140УД20 имеет в своем составе два ОУ 140УД7. Микромощные ИМС МАХ406/407/409 включают соответственно один, два и четыре однотипных усилителя. При построении схем многоканальных ОУ возникает необходимость в снижении уровня перекрестных связей между усилителями, которые могут достигать 100% на высоких частотах. Так, например, гармонический сигнал частотой 10 МГц проходит с входа одного усилителя двухканальной ИМС THS4052 на выход другого усилителя практически без ослабления. Включение блокирующих конденсаторов по питанию позволяет существенно ослабить эти связи.
Мощные и высоковольтные операционные усилители. Большинство типов ОУ общего применения рассчитаны на напряжение питания ±15 В, некоторые допускают питание от источников вплоть до ±22 В. Однако этого совершенно недостаточно для управления, например, пьезоэлектрическими преобразователями, которые применяются в ряде физических и биологических исследований. Для этих целей промышленность производит высоковольтные ОУ, допускающие более высокие питающие и выходные напряжения. К высоковольтным относят операционные усилители, имеющие разность положительного и отрицательного питающих напряжений свыше 50 В. Проблема повышения напряжений в интегральных полупроводниковых (монолитных) ОУ связана с трудностью создания интегральных высоковольтных транзисторов и прочной изоляции между элементами в кристалле. Поэтому большинство ОУ с напряжением питания свыше 100 В изготавливаются в виде гибридных ИМС. В то же время, фирма Apex microtechnology (США) производит полупроводниковый интегральный ОУ РА41 с номинальным напряжением питания ±175 В, выходным напряжением ±165 В и выходным током до 60 мА. Одна из наиболее высоковольтных моделей этой фирмы — гибридный РА89 с напряжением питания до ±600 В и выходным током до 75 мА. Он может обеспечить на нагрузке размах напряжения до ±570 В, а при включении двух усилителей РА89 по мостовой схеме до ±1140 В!
ОУ общего применения обычно допускают выходной ток до 5 мА. Для управления мощной нагрузкой применяются мощные ОУ. К мощным обычно относят усилители, допускающие выходной ток свыше 100 мА.

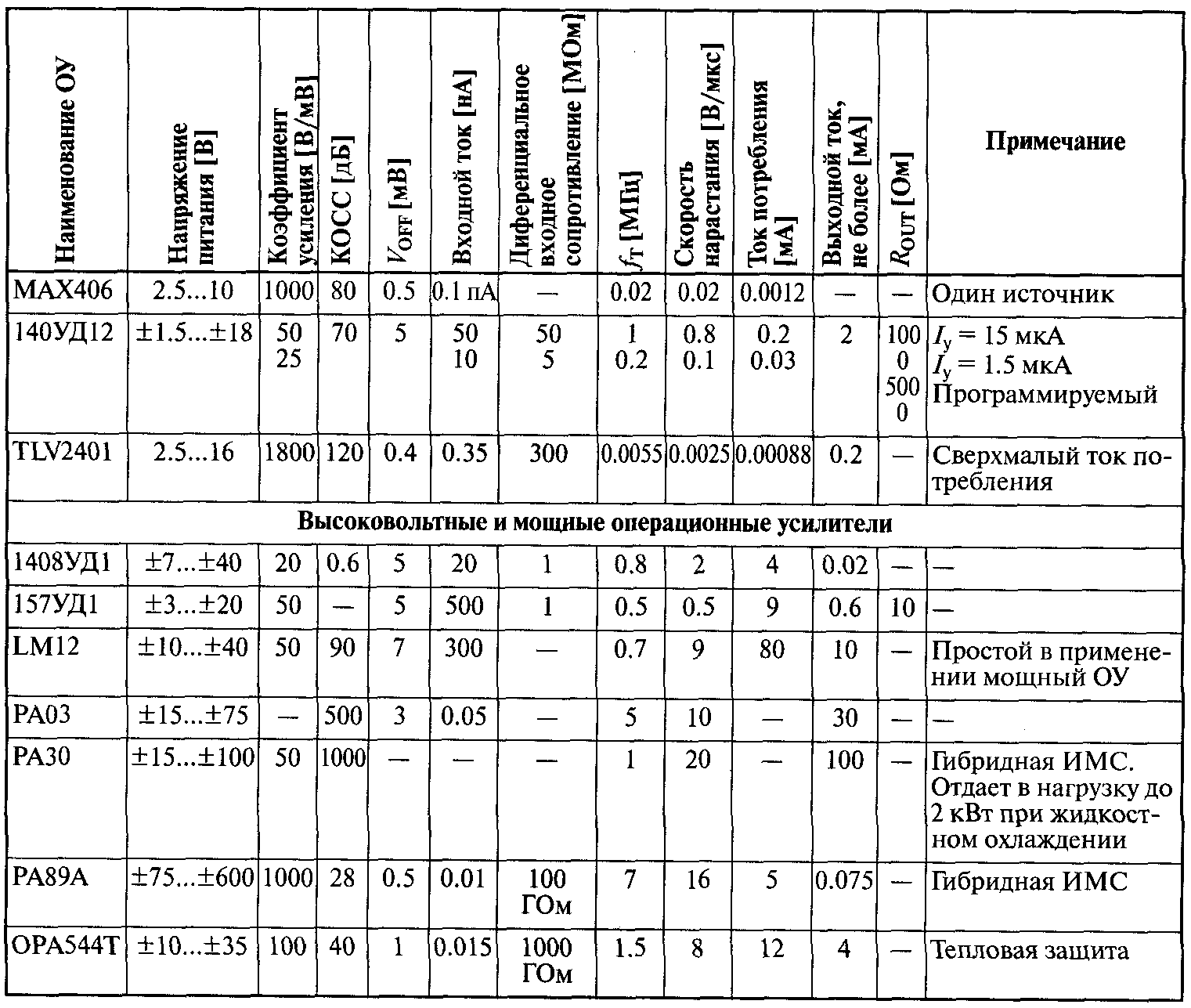

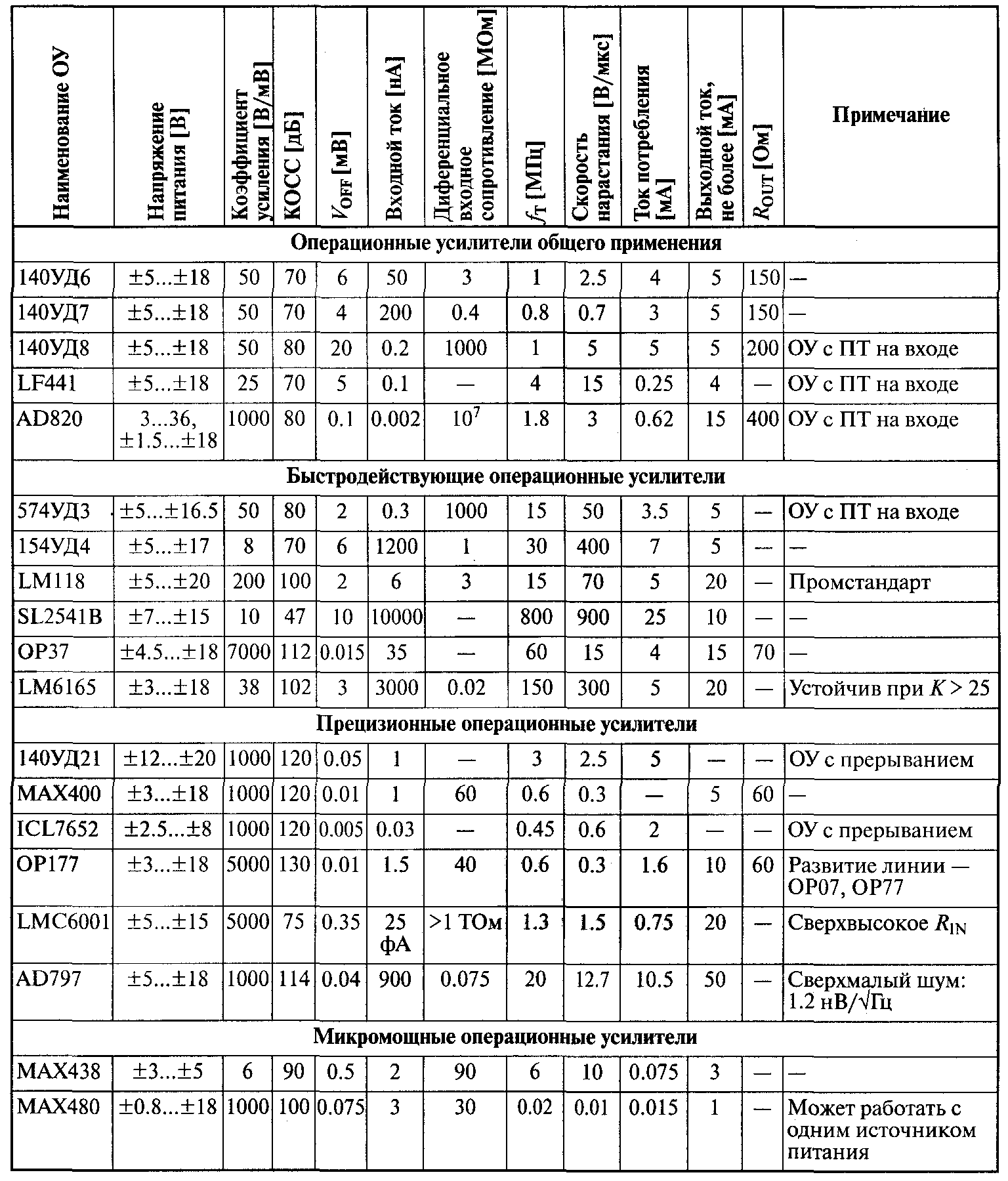

Примером полупроводникового интегрального мощного ОУ может служить LM12 с выходным током до 10 А и рассеиваемой мощностью до 90 Вт. Фирма «Apex microtechnology» некоторое время выпускала сверхмощный гибридный ОУ РА3О, допускающий выходной ток до 100 А и способный отдать в нагрузку мощность до 2000 Вт при жидкостном охлаждении. В настоящее время наиболее мощный усилитель, выпускаемый этой фирмой, гибридный РА03 с выходным током до 30 А и максимальной рассеиваемой мощностью до 500 Вт. Большой интерес представляет монолитный сдвоенный РА29 с напряжением питания до ±20 В и выходным током до 2,5 А, оптимизированный для мостового включения. В таблице приведены основные параметры некоторых моделей ОУ.
