Основные технические характеристики
Рабочая частота 100Гц, 1000Гц Диапазон измерения сопротивления постоянному току 0,1 Ом - 10кОм на пределах 10 Ом - 100 Ом - 1000 Ом - 10000 Ом.
Диапазон измерения сопротивления переменному току на частоте 100 Гц 0,1 Ом-10МОм на пределах 10 Ом -100 Ом -1кОм-10кОм-100кОм-1МОм-10МОм.
Диапазон измерения индуктивности в параллельной схеме замещения 10мкГн-1Гн на пределах 10мкГн-100мкГн-1мГн-10мГн-100мГн-1Гн на частоте 1000 Гц при добротностях более 30.
Диапазон измерения тангенса угла потерь конденсаторов 0,005-0,1 на частотах 100 и 1000 Гц.
Диапазон измерения тангенса угла потерь катушек индуктивности 0,01-0,033 на частоте 1000 Гц.
Диапазон измерения добротности катушек индуктивности 1-30 на частотах 100 и 1000 Гц.
Погрешность прибора Мосты Е7-4 измерения сопротивления ±(0,01-0,02) от измеряемой величины сопротивления ±0,1 Ом.
Погрешность измерения емкости в последовательной схеме замещения ±(0,01-0,02) от измеряемого значения емкости ±0,3пФ.
Погрешность измерения индуктивности ±(0,01-0,02) от измеряемого значения индуктивности ±1мкГ.
Погрешность измерения тангенса угла потерь ±(0,1 от значения тангенса угла потерь +5∙10-3).
Погрешность измерения добротности ±(0,5 от значения добротности + 10)%.
Питание прибора Мост Е7-4 универсальный от сети переменного тока частотой 50±0,5 Гц, напряжением 220±22В. Потребляемая мощность 25ВА. Условия эксплуатации: температура от +10 до +35°С, относительная влажность до 80% при +20°С.
Габаритные размеры: 382X260X282 мм. Масса 11 кг.
4.Фотографии е7-4

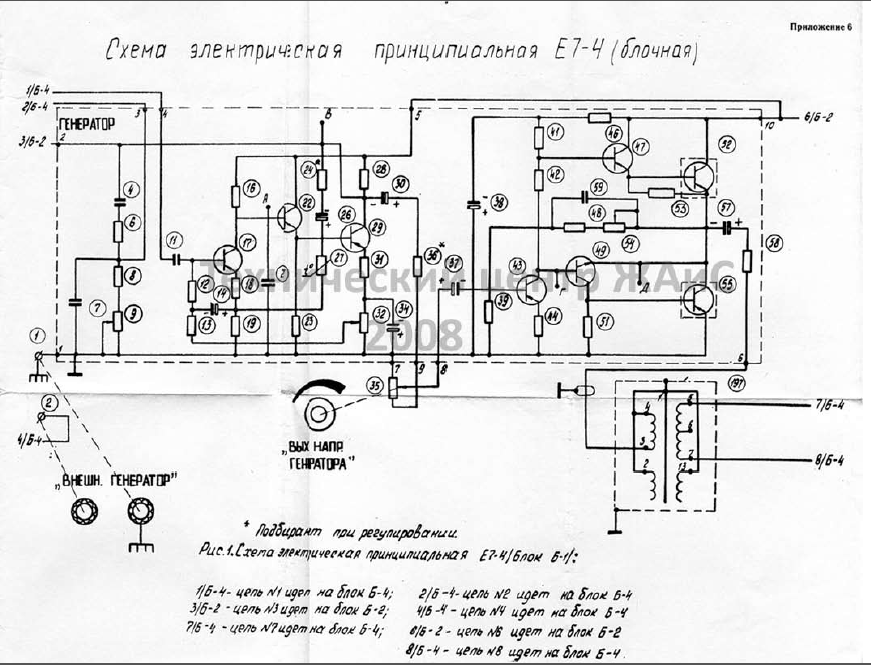

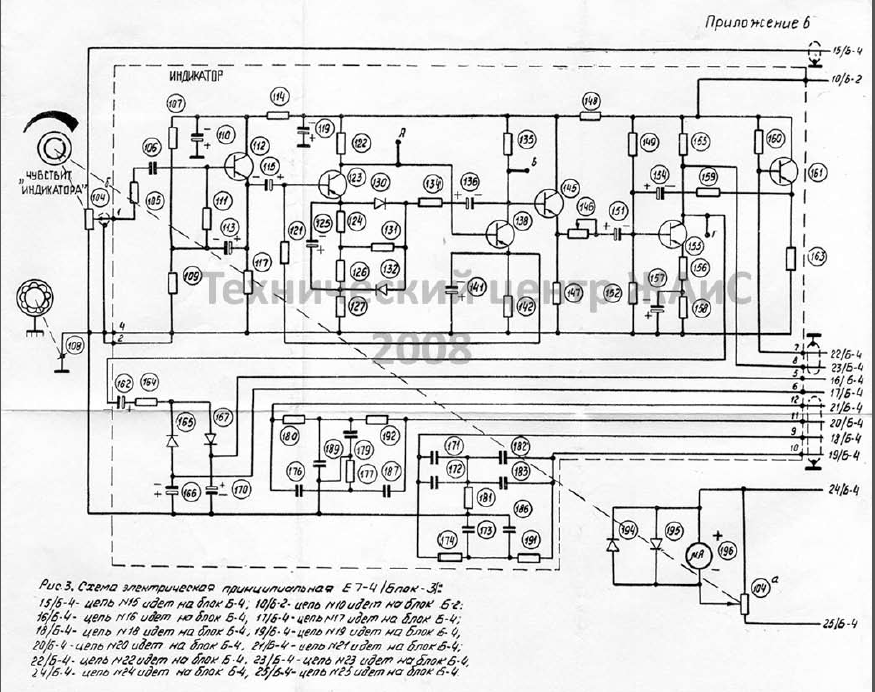

5.Схемы прибора е7-4
6.Литература:
