2. Первая помощь при поражении электрическим током

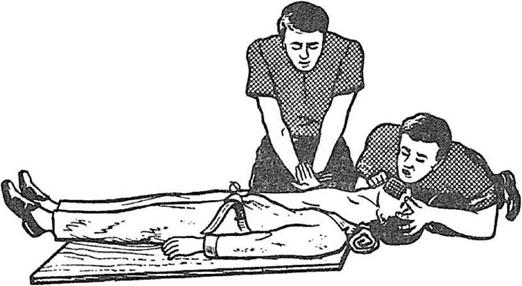

Рисунки 1 и 2 ("Освобождение пострадавшего")

При отсутствии у пострадавшего признаки жизни нельзя считать его мертвым. В таком состоянии пострадавшему следует делать искусственное дыхание и наружный массаж сердца.

Искусственное дыхание

Способ искусственного дыхания "рот в рот " или "изо рта в нос".

Порядок действий при выполнении искусственного дыхания:

• Открыть рот у пострадавшего и удалить оттуда посторонние предметы

• запрокинуть голову и оттянуть нижнюю челюсть

• глубокий вдох и выполнение операции;

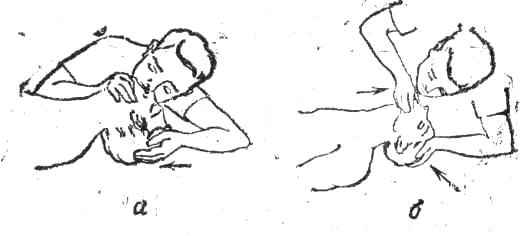

искусственное дыхание: а - вдох; б - выдох.

Наружный массаж сердца

Оказывающий помощь делает массаж двумя руками, согнувшись ( 3...4 надавливания)

Наружный массаж сердца

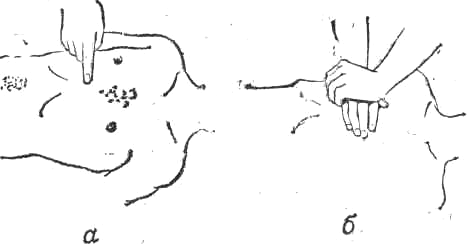

а) место расположение рук; б) положение рук при проведении массажа, определение пульса на сонной артерии.

Проведение искусственного дыхания и наружного массажа одним лицом.

1.если нет сознание и нет пульса на сонной артерии.приступить к реанимации

2. если нет сознание, но есть пульс на сонной артерии.повернуть на живот и отчистить ротовую полость

3. При артериальном кровотечении наложить жгуты.

4. При наличии кровотечения наложить повязку

2.Краткое описание проделанных работ на практике Изучение и принцип работы мультиметра

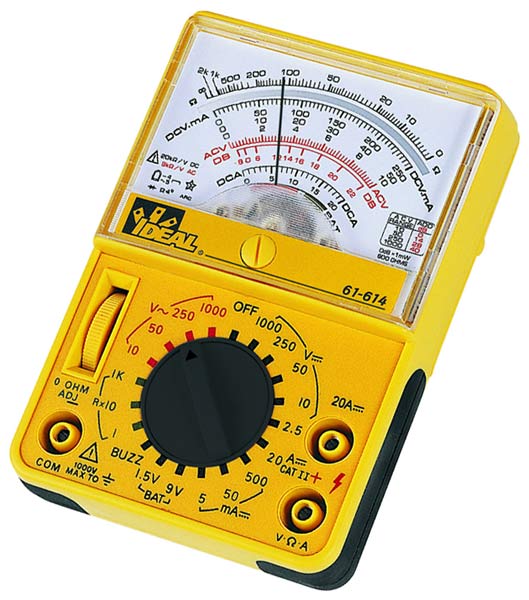

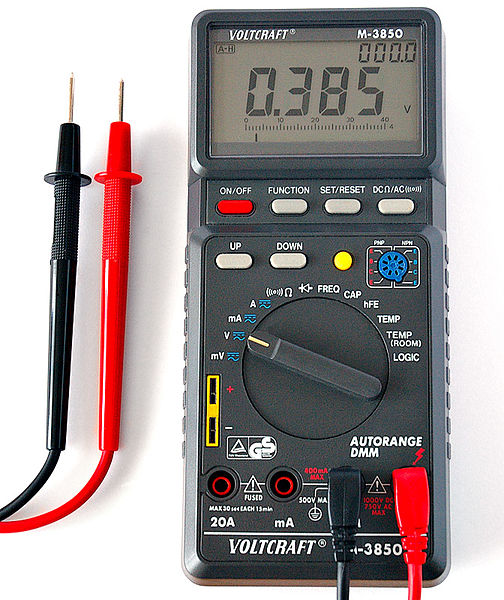

Мультиметр — комбинированный измерительный прибор, объединяющий в себе несколько функций. В минимальном наборе включает функции вольтметра, амперметра и омметра. Иногда выполняется мультиметр в виде токоизмерительных клещей. Существуют цифровые и аналоговые мультиметры. Мультиметр может быть как лёгким переносным устройством, используемым для базовых измерений и поиска неисправностей, так и сложным стационарным прибором со множеством возможностей.

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %).Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Входное сопротивление цифрового вольтметра порядка 11 МОм (не зависит от предела измерения, в отличие от аналоговых вольтметров) , ёмкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание портативных мультиметров обычно осуществляется от батареи напряжением 9В. Потребляемый ток не превышает 2 мА при измерении постоянных напряжений и токов, и 7 мА при измерении сопротивлений и переменных напряжений и токов.

Аналоговые мультиметры

Аналоговый мультиметр состоит из стрелочного магнитоэлектрического измерительного прибора (микроамперметра), набора добавочных резисторов для измерения напряжения и набора шунтов для измерения тока. Измерение сопротивления производится с использованием встроенного источника питания, а измерение сопротивлений более 1..10 МОм — от внешнего источника.

Приборы для измерения постоянных напряжений

Особенности измерения постоянных напряжений

Для измерения постоянных напряжений в цепях радиоэлектронных устройств применяются вольтметры постоянного тока.

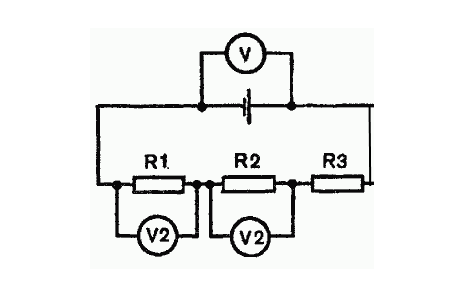

При измерении напряжения вольтметр включают параллельно исследуемому участку электрической цепи. Это приводит к изменению общего сопротивления цепи и перераспределению напряжения между её элементами. Если изменение напряжений на элементах цепи не вызывает изменения их сопротивлений, т.е. при линейных элементах, относится уменьшение измеряемого напряжения, вызванное включением вольтметра.

Следовательно, для измерения напряжений в высокоомных цепях необходимы вольтметры с большими входными сопротивлениями. При низкоомных вольтметров приводит к заниженным результатам, а при измерениях в цепях с нелинейными элементами ( электровакуумными, ионными, полупроводниковыми и т.п.) может вызвать такое нарушение работы исследуемой установки (например срыв генерации), что само измерение потеряет смысл.

Помимо магнитоэлектрических вольтметров, для измерения постоянных напряжений широко применяются электронные вольтметры (ламповые и транзисторные). Измерение очень высоких постоянных напряжений (напряжений, на анодах кинескопов и осциллографических трубок ) часто производится киловольтметрами. Основанными на элетростатическом принципе или на использовании ионных приборов.

Магнитоэлектрические вольтметры

Магнитоэлектрические измерители при непосредственном подключении к элементам электрической цепи могут использовать лишь в качестве милливольтметров постоянного тока с пределом измерения, равным напряжению полного отклонения , и входным сопротивлением. Для расширения предела измерения по напряжению до значения последовательно с измерителем включают добавочный резистор сопротивлением на котором гасится известная часть измеряемого напряжения.

Входное сопротивление магнитоэлектрического вольтметра зависит от предельного напряжения . Поэтому сравнительную оценку качества вольтметров с различными пределами измерения в отношении влияния на режим цепей принято производить по значению(в омах на вольт ) их относительного входного (о.в.с), т.е. сопротивления приходящего на предельного напряжения.

Вольтметры с малочувствительными измерителями, для которых Iи = 1....10 мА, имеют о.в.с. 1000 - 100 Ом/В и пригодны для измерения напряжений лишь на зажимах источников питания с малым внутренним сопротивлением и на низкоомных элементах цепей, например на нитях накала радиоламп, катодных и эмиттерных резисторах и т.п. Вольтметры с измерителями на 50-200мкА имеют о.в.с. 20-5 кОм/В и пригодны для большинства необходимых измерений в радиоэлектронных устройствах. О.в.с до 1 МОм/В можно получить в вольтметрах с измерителями, подвижная часть которых укрепляется на растяжках, а ток полного отклонения достигает значений 10-1мкА.Однако при использовании высокочувствительных измерителей с целью уменьшения времени успокоения стрелки иногда приходится искусственно понижать их чувствительность посредством шунтирования при одновременном включении резистора температурой компенсации. В этих случаях при расчете вольтметра под сопротивлением следует понимать общее сопротивление параллельной цепи, содержащей измеритель и резисторы.

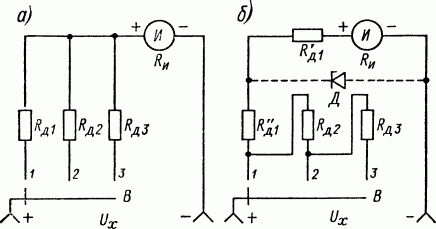

Для получения достаточно высокой точности измерений в широком диапазоне напряжений вольтметр должен иметь несколько пределов измерений, обеспечиваемых добавочными резисторами соответствующих сопротивлений. Многопрельный вольтметр может быть осуществлен в двух основных вариантах: с отдельными добавочными резисторами для каждого предела или с последовательным (ступенчатым) включением добавочных резисторов в последней схеме сопротивление каждого резисторов в последней схеме сопротивление каждого резистора находится как разность полных сопротивлений добавочных резисторов двух смежных пределов, рассчитанных по формуле. Переключение пределов измерений в обеих схемах может осуществляться при помощи переключателя или посредством гнезд.

Для многопредельных вольтметров актуальной является проблема защиты измерителя от многократных перегрузок, которые могут возникнуть при случайной неверном выборе предела измерений. Эффективная защита достигается при и использовании низковольтного кремниевого стабилитрона Д, включаемого параллельно измерителю и компоненту R'_{Д 1} добавочного резистора

R_{Д 1} наименьшего предела измерений, как это показано штриховой линией . Если ограничить предельный ток перегрузки допустимым значением , то включаемый последовательно с измерителем резитор должен иметь сопротивление.

Налаживание и градуировка магнитоэлектрических вольтметров.

Погрешность показаний вольтметра определяется классом точности его измерительного механизма, а также точность подбора добавочных резисторов требуемого сопротивления и их стабильностью.

В качестве добавочных лучше всего использовать малогабаритные прецизионные резисторы, которые характеризуются повышенной точностью (отклонение от номинала , или допуск - в пределах 0,05- 5%) и стабильностью. Они выпускаются с номиналами от 1Ом до 30- 1000Ом. Проволочные прецизионные резисторы (типа ПТМН, С5 и др.)изготовляются из нихромового или манганинового микропровода диаметром 0,01 - 0,02 мм в стеклянной изоляции, который наматывается на керамический или пластмассовый каркас. Несколько меньшую стабильность при больших габаритах имеют не проволочные прецизионные резисторы (типа УЛИ,С2и др.)

При подведении к вольтметру предельного напряжения на добавочном резисторе рассеивается мощность которая при измерениях потребляется от исследуемой цепи.допустимая мощность рассеяния выбранных резисторов должна превышать это значение не менее чем 3 раза с учетом возможности кратковременных перегрузок вольтметра, а также для улучшения условий работы резисторов и замедления процесса их старания.

Градировочную характеристику вольтметра, как и других приборов, принято проверять при всех значениях измеряемой величины, соответствующих числовым отметкам шкалы.

Вольтметры постоянного тока с растянутой шкалой.

Приналаживание и использование устройств с нелинейными элементами, например выпрямителей или стабилизаторов напряжения, возникает необходимость в измерении постоянных напряжений, диапазон возможных вариаций которых занимает в обычных вольтметрах лишь незначительный участок шкалы. В этих случаях желательно применить вольтметр с растянутой без нулевой шкалой, имеющий узкий пределы измерений, нижнее значение которых близко к верхнему предельному значению шкалы.

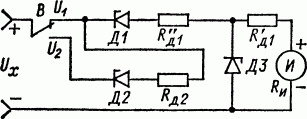

Следует учитывать некоторые особенности работы рассматриваемой схемы вольтметра. Поскольку прямое сопротивление кремниевых стабилитронов невелико, то при неправильной полярности включения измеряемого напряжения может иметь место сильная перегрузка измерителя. Защиту измерителя можно осуществить посредством включения дополнительного стабилитрона ДЗ в соответствии с принципами, изложенными в разделе Магнитоэлектрические вольтметры.

Измерение больших токов

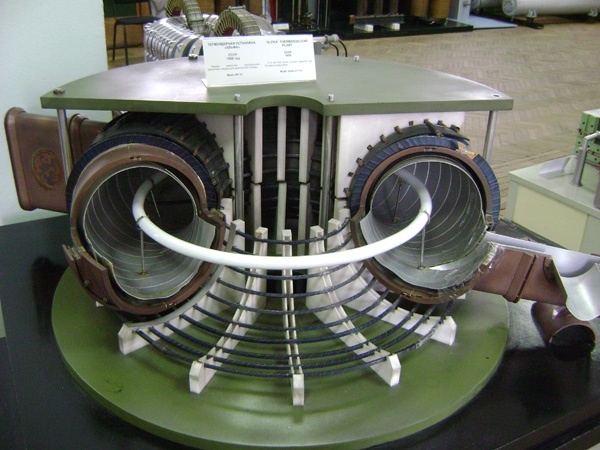

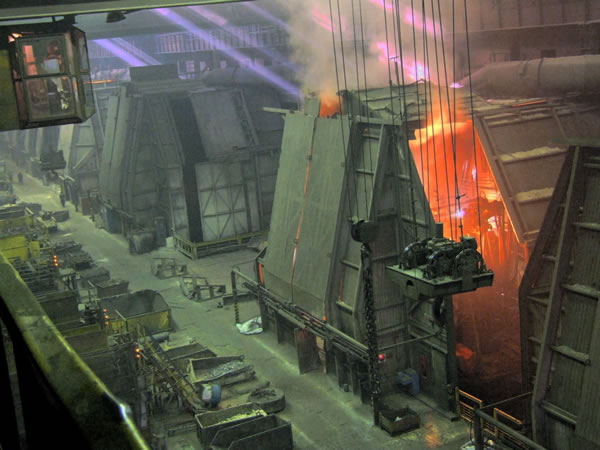

Современная практика и научные исследования требуют измерения больших токов — до 1¸2 МА. Токи при этом могут быть постоянными, переменными, и импульсными с длительностью импульсов от долей микросекунд до нескольких десятков миллисекунд. Измерение больших постоянных токов — до 200¸500 кА широко используется в устройствах электролиза алюминия. Большие переменные токи — до 150¸200 кА имеют место в мощных дуговых электропечах. В термоядерных установках токи достигают сотен килоампер.

Расчет шунта для увеличения предела измерения амперметра

В лабораториях наиболее широко используются магнитоэлектрические приборы, основанные на действии постоянного магнитного поля на катушку, по которой идет измеряемый ток, называемые гальванометрами. Эти высокочувствительные приборы служат для измерения очень малых токов (при последовательном подключении) или малых напряжений (при параллельном подключении).

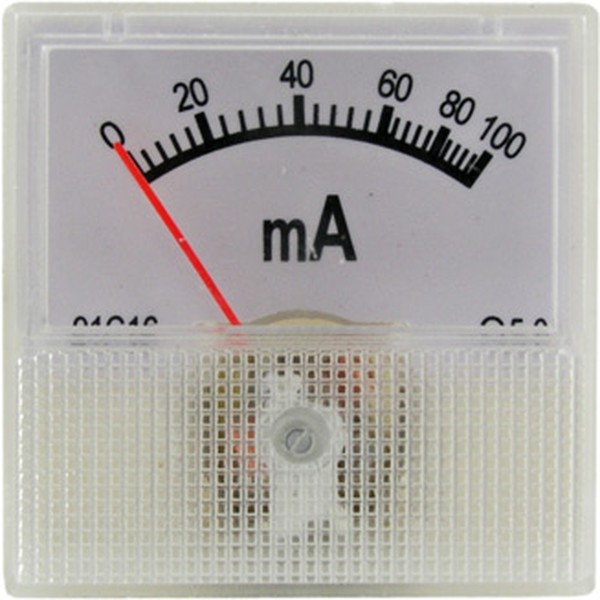

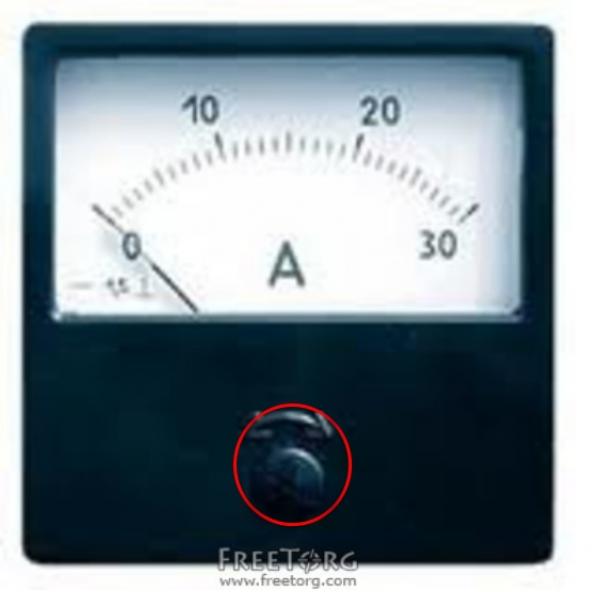

Амперметрами называются приборы, служащие для измерения величины тока. При измерениях тока амперметр включают в цепь последовательно, и весь измеряемый ток проходит через прибор, поэтому амперметры должны иметь малое сопротивление, чтобы не оказать заметного влияния на сопротивление цепи.

Каждый амперметр рассчитан на измерение токов определённой величины. Максимальное значение тока, который можно измерить данным прибором, называется верхним пределом измерений. В зависимости от величины измеряемого тока амперметры делятся на амперметры (А), миллиамперметры (мА), микроамперметры (мкА).

Для расширения пределов измерения амперметра (или гальванометра, используемого далее в роли амперметра), то есть для измерения больших токов, на которые рассчитан данный прибор, применяют шунт – проводник определённого сопротивления, подключаемый параллельно к амперметру (или гальванометру). При подключении шунта ток, текущий в цепи разветвляется на два тока – ток амперметра IA и ток шунта IШ .

При этом по первому закону Кирхгофа

I = I A + IШ

Подбором сопротивления шунта можно изготовить амперметр, пригодный для измерения требуемых токов.

Основные технические данные измерителей напряжений

Вольтметр - измерительный прибор непосредственного отсчёта для определения напряжения или ЭДС в электрических цепях. Подключается параллельно нагрузке или источнику электрической энергии.

По принципу действия вольтметры разделяются на: электромеханические — магнитоэлектрические, электромагнитные, электродинамические, электростатические, выпрямительные, термоэлектрические; электронные — аналоговые и цифровые. По назначению: постоянного тока, переменного тока, импульсные, селективные, универсальные. По конструкции и способу применения: щитовые, переносные, стационарные. Технические данные некоторых отечественных вольтметров, милливольтметров магнитоэлектрической, электродинамической, электромагнитной, а также тепловой систем представлены в таблице.

Система прибора	Тип прибора	Класс точности	Приделы измерений
Электродинамическая	Д121	0,5	150-250 В
	Д567	0,5	15-600 В
Магнитоэлектрическая	М109	0,5	1-600 В
	М250	0,5	3; 50; 200; 400 В
	М45М	1,0	75 мВ
	М109	0,5	10-3000 мВ
Электростатическая	С50/1	1,0	30 В
	С50/5	1,0	600 В
	С50/8	1,0	3 кВ
	С96	1,5	7,5-15-30 В
Электромагнитная	Э515/3	0,5	7,5-600 В
	Э515/2	0,5	7,5-60 В
	Э512/1	0,5	1,5-15 В
С электронным преобразователем	Ф534	0,5	0,3-300 В
Тепловая	Е16	1,5	0,75-50 В

3.Мост Е7-4 универсальный (Е74, Е7 4, Є7-4, Є74, Є7 4, Э7-4, Э74, Э7 4, e7-4, e74, e7 4)

Мост Е7-4 универсальный предназначен для измерения сопротивления, емкости, индуктивности, добротности и тангенса угла потерь электрорадиокомпонентов и устройств.
